Pengontrol PLC Codesys Mendukung EtherCAT

Pengontrol PLC Codesys Mendukung EtherCAT

dapatkan harga terbaru

Min. Memesan:

Hubungi sekarang

Deskripsi Produk

Atribut Produk

& pengiriman paket

Deskripsi Produk

Atribut Produk

Model No: C4374

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsi Produk

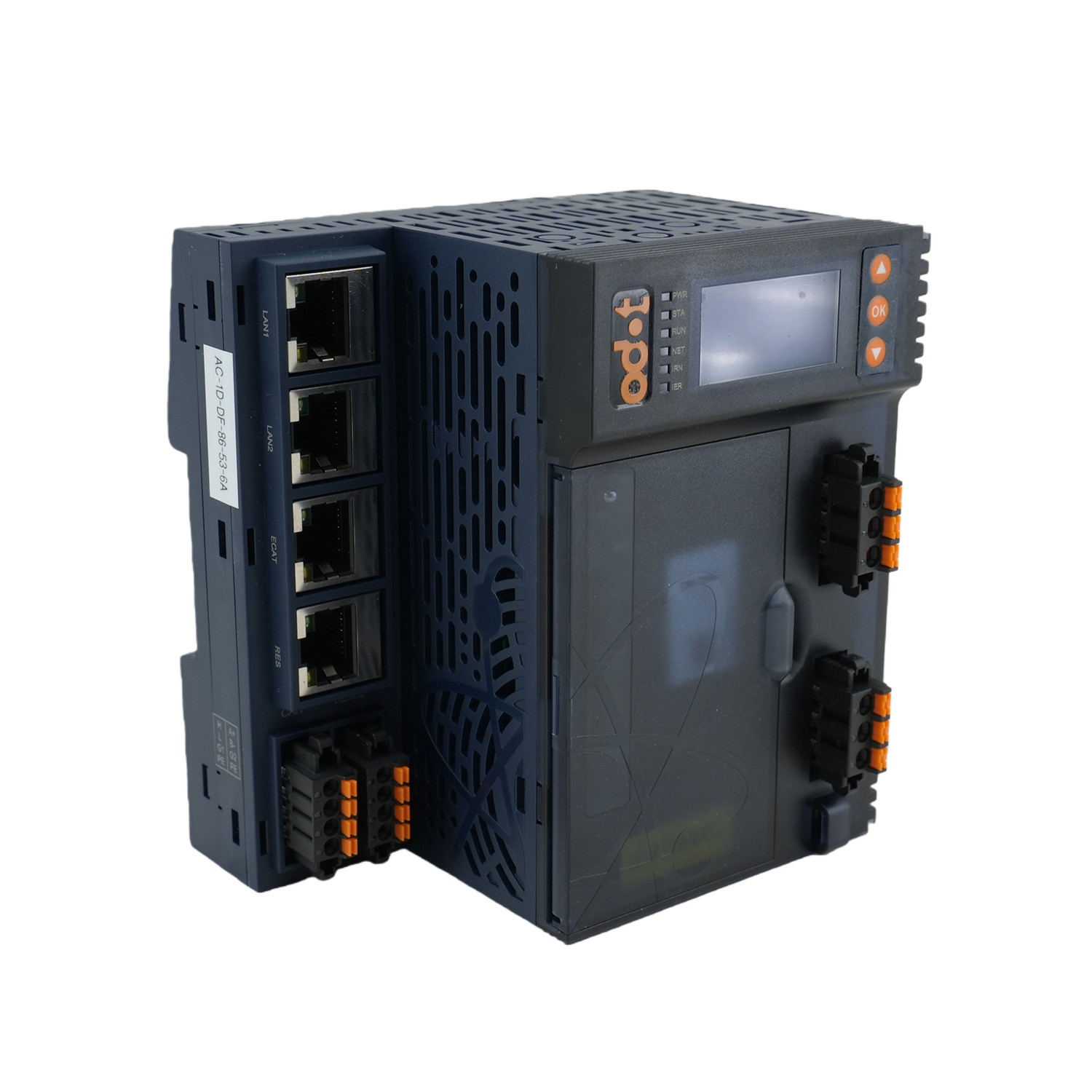

Pengontrol PLC Codesys Mendukung EtherCAT

Ikhtisar Produk

Lingkungan pemrograman C4374 adalah Codesys, yang mengikuti pengontrol logika terprogram standar internasional IEC61131-3, mendukung diagram tangga (LD), daftar instruksi (IL), teks terstruktur (ST), diagram blok fungsi (CFC/FBD), bagan fungsi sekuensial (SFC) lima bahasa pemrograman, penyimpanan program pengguna mendukung 4 Mbytes, memori data mendukung 4 Mbytes, dan mendukung hingga 5 status tugas.
Modul ini mendukung pemasangan 32 modul IO, dan modul CPU dan IO dirancang secara terpisah, yang dapat digabungkan secara bebas sesuai dengan kebutuhan situs, dan dapat mencapai persyaratan biaya yang lebih rendah dalam kasus sejumlah besar poin. Modul ini memiliki antarmuka 3*RJ45/1*RS485/1*CAN, mendukung Modbus RTU, Modbus TCP, EtherCAT, akses protokol CANOpen, konfigurasi mudah, debugging cepat.
-30°C~70°C suhu seluruh mesin, dapat mengatasi berbagai lokasi industri, kinerja EMC untuk memenuhi standar IEC61131-2, IEC61000-4. Modul ekspansi terutama dibagi menjadi 6 kategori, modul input digital, modul output digital, modul input analog, modul output analog, modul khusus dan modul IO hybrid.

Parameter teknis

General parameters
System Power	Power supply: 19.2-28.8VDC (Nominal: 24VDC) Protection: anti-reverse protection
Power Consumption	135mA@24VDC
Internal Bus Supply Current	Max.2.0A@5VDC
Isolation	System power to field power: isolated
Field Power	Power supply: 19.2-28.8VDC（Nominal: 24VDC）
Field Power Current	Max. DC 8A
Number of Supported I/O Modules	32
Wiring	Max.1.5mm² (AWG 16)
Installation:	35mm DIN-Rail
Size	11510282mm
Weight	302g
Environmental parameters
Operating Temperature of Vertical Installation	-20℃~60℃
Operating Temperature of Horizontal Installation	-20℃~50℃
Relative Humidity	5%~95%RH (no condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5%~95%RH (no condensation)
Ingress Protection Rating	IP20
EMC Specifications	Comply with IEC61131-2, IEC61000-4
Environmental parameters
Programming Software	Codesys V3.5.19.70
Programming Language	IEC61131-3(LD、IL、ST、CFC/FBD、SFC)
Maximum Task Status	5
Program Memory	4M Bytes
Data Storage	4M Bytes
Power-down Protection Area	3.9K Bytes
Maximum Expansion Module Input	1K Bytes
Maximum Expansion Module Output	1K Bytes
Bitwise Operations Cycle	0.10us
Word Operation Cycle	0.10us
Double Word Operation Cycle	0.27us
Minimum Program Run Cycle	1ms
RTC	Supported (external battery required)
Communication parameters
Communication interface	3RJ45，1RS485，1*CAN
Network protocols	Modbus RTU, Modbus TCP, EtherCAT, CANOpen
Network port parameters	10/100Mbps Adaptive, full-duplex
RS485 Interface parameters	2400~115200bps
CAN Interface parameters	10K~1000K bps
Modbus TCP Client	A maximum of 5 Modbus TCP server connections are supported
Modbus TCP Server	A maximum of 5 Modbus TCP client connections are supported
Modbus RTU Master	A maximum of 5 slave devices can be connected
Modbus RTU Slave	Supported
EtherCAT	A maximum of 32 EtherCAT slave devices can be connected
CANOpen	A maximum of 8 CANOpen slave devices can be connected

Tanya Jawab

T：Kemampuan penjadwalan tugas apa yang didukung C4374?

J: Mendukung hingga 5 status tugas, memungkinkan penanganan tugas siklik dan interupsi secara fleksibel untuk kontrol lini produksi yang kompleks.

T: Antarmuka dan protokol apa yang didukung C4374?

J: 3RJ45, 1RS485, 1 * antarmuka CAN, mendukung protokol Modbus RTU, Modbus TCP, EtherCAT, dan CANopen.

T: Bagaimana C4374 memenuhi persyaratan penyimpanan program yang besar?

J: Penyimpanan program pengguna 4MB dan penyimpanan data 4MB, cocok untuk proyek otomasi kompleks yang memerlukan program kontrol logika besar.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
