Mengungkap Masa Depan- Sorotan ODOT dari SPS205



Deskripsi Produk

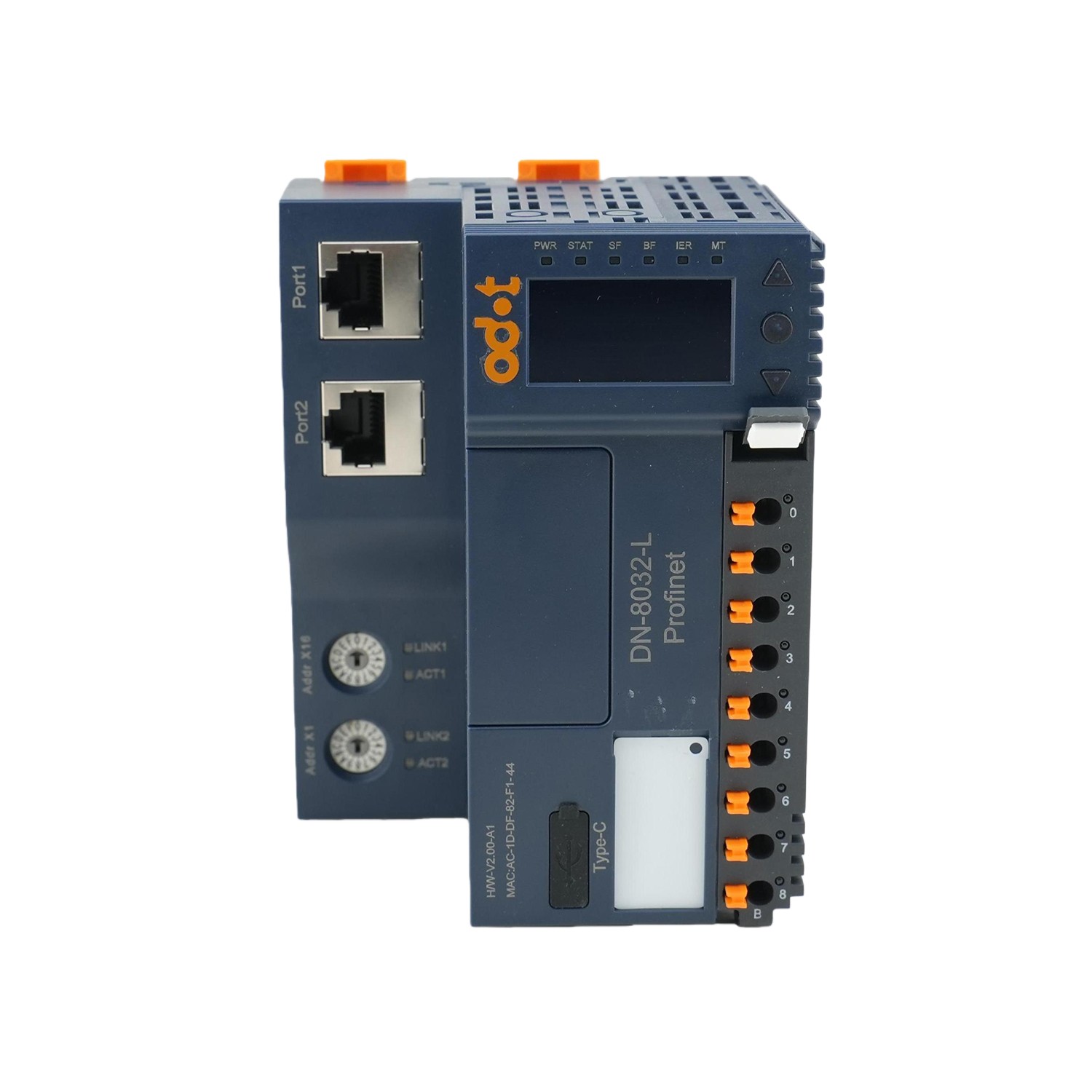

Adaptor Jaringan PROFINET DN-8032-L

Fitur Modul

Adaptor jaringan DN8032-L mendukung protokol Perangkat PROFINET IO standar, dan mendukung fungsi kaskade sakelar port jaringan ganda;

Modul ini mendukung hingga 32 perluasan modul IO, input maksimum data proses adalah 1440 byte (Setiap submodul berukuran 1 byte dan dikaitkan dengan status data input).

Modul ini tidak mendukung redundansi media MRP dan jaringan cincin redundan, modul ini mendukung mode komunikasi real-time RT, periode minimum komunikasi real-time RT adalah 1ms;

Modul bus backplane redundan berkecepatan tinggi, dan siklus penyegaran beban penuh adalah 0,6 ms;

Pemasangan modul dua tahap lebih nyaman, terminal pemandu lampu pegas tata letak terhuyung, dan terminal dapat dipasang, mudah perawatan dan penggantian, diameter kabel 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16);

Layar OLED dapat melihat parameter terkait modul, dapat memperoleh beberapa informasi penting tanpa perangkat lunak.

Parameter Teknis

General Parameter
Current Consumption	107mA@24VDC
System Power	19.2~28.8VDC (Nominal: 24VDC) Anti-inversion protection: support
Internal Bus Supply Current	Max.2A@5VDC
Field Power	19.2~28.8VDC（Nominal: 24VDC）
Field Power Current	Max. DC 8A
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
The Maximum Number of Expansion Modules	32
Diagnosis Function	Communication diagnostics, extended module status diagnostics
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1198380mm
Product Certification	CE Certification
Communication Parameters
Protocol	PROFINET IO Device
Input	1440 bytes
Output	1440 bytes
Transmission Speed	10/100 Mbit/s
RT	Support, RT real-time communication minimum period is 1ms
IRT	Not support
MRP	Not support
MRPD	Not support
Device Name Setting	DIP switch or software configuration
Environment Parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge±6kV, Air discharge±8kV, Performance level A; SURGE: Common mode ±2kV, Differential mode±1kV, Performance level A; EFT: ±2kV, Performance level A)

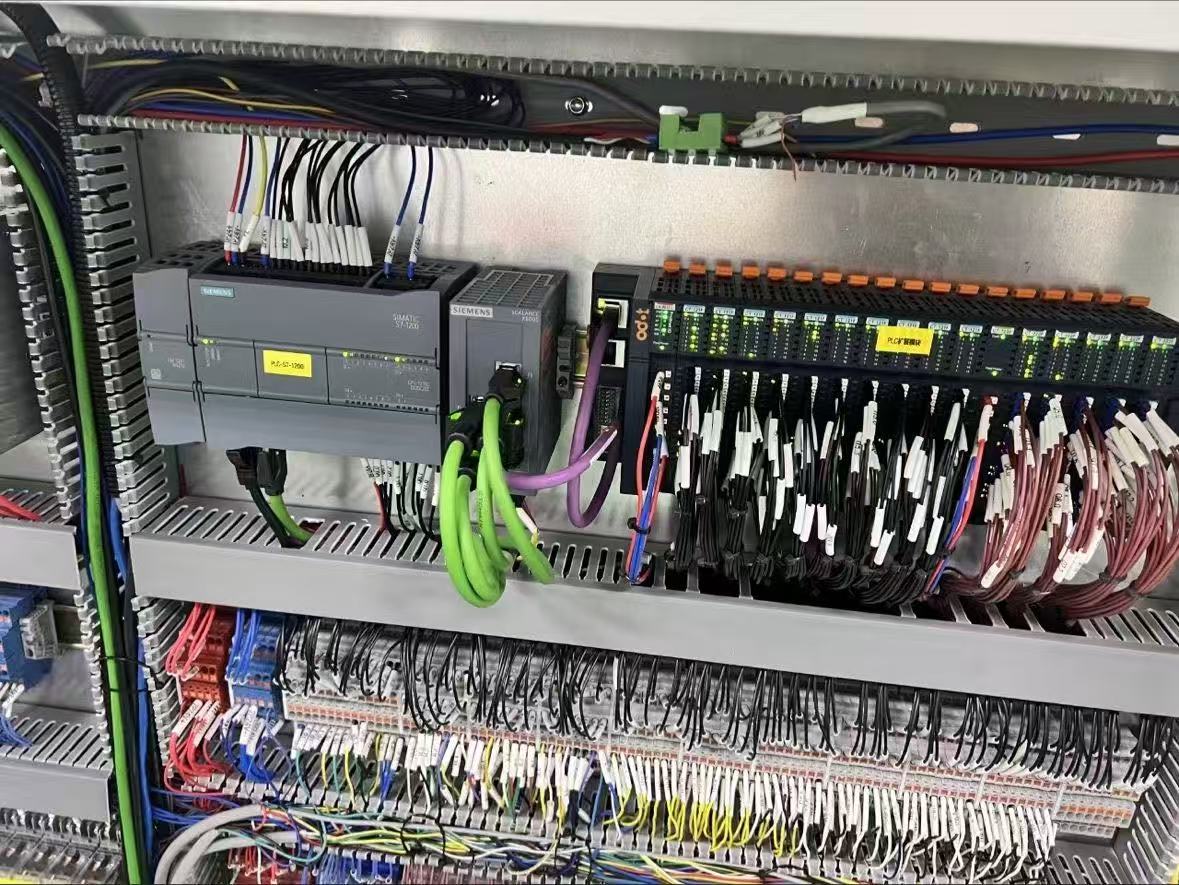

Skenario aplikasi:

Tanya Jawab

T： Fitur PROFINET apa yang didukung DN-8032-L, dan berapa banyak modul I/O yang dapat dihubungkan?

J: DN-8032-L mendukung protokol Perangkat PROFINET IO standar dengan port Ethernet ganda yang memungkinkan fungsionalitas switch cascade. Ini dapat diperluas hingga 32 modul I/O, mendukung maksimum 1440 byte data masukan dan 1440 byte data keluaran (1 byte per submodul).

T: Apakah DN-8032-L mendukung komunikasi real-time dan protokol redundansi seperti MRP?

J：Modul ini mendukung komunikasi PROFINET RT (Real-Time) dengan waktu siklus minimum 1 ms, memastikan pertukaran data yang cepat dan deterministik. Namun, ini tidak mendukung MRP (Media Redundancy Protocol) atau jaringan dering redundan.

T：Fitur desain dan diagnostik apa yang membuat DN-8032-L mudah dipasang dan dirawat?

J：DN-8032-L dilengkapi dengan struktur pemasangan dua tahap, terminal pluggable tipe pegas terhuyung (kompatibel dengan kabel 0,2–1,5 mm² / AWG 24–16), dan isolasi penuh antara bus internal, daya sistem, dan daya medan untuk mencegah interferensi. Ini juga mencakup indikator LED untuk status pengoperasian dan komunikasi, ditambah layar OLED untuk melihat parameter utama pada perangkat—menghilangkan kebutuhan akan perangkat lunak selama diagnostik dasar.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
