Deskripsi Produk

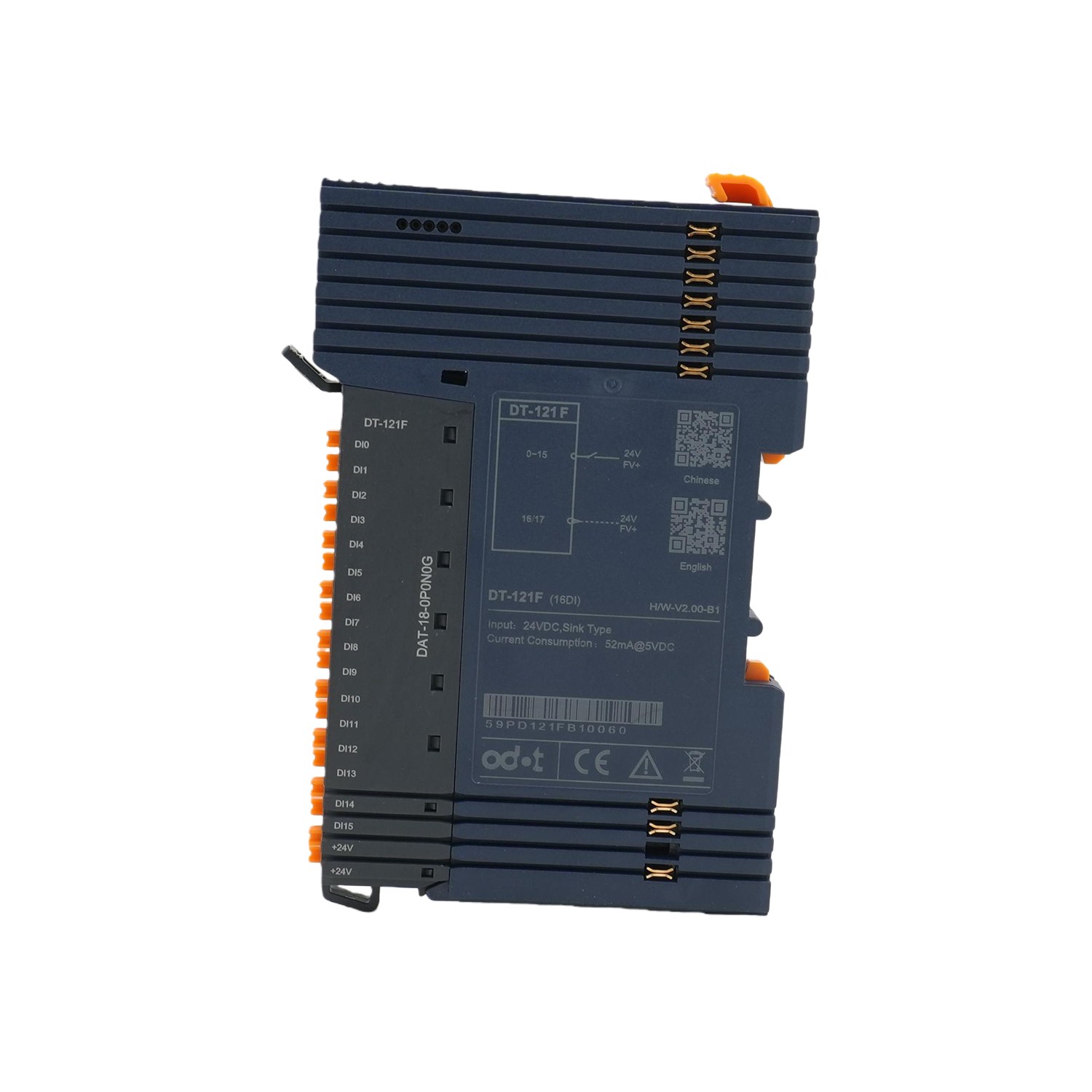

Modul input digital DT-121F 16 Saluran 24VDC/NPN/level rendah valid

Fitur Modul

Modul input digital 16 saluran DT-121F dari Sichuan Odot adalah modul input NPN 24VDC dengan keandalan tinggi yang dirancang untuk lingkungan otomasi industri yang menuntut, menampilkan logika valid tingkat rendah untuk memperoleh sinyal secara akurat dari kontak kering, output aktif, dan sensor NPN 2/3 kabel—termasuk sakelar jarak, sensor fotolistrik, dan sakelar batas. Dirancang untuk ketahanan terhadap kebisingan, ini memastikan deteksi status yang akurat bahkan dalam lingkungan listrik yang keras di dekat VFD atau motor. Setiap saluran dilengkapi indikator LED khusus untuk visibilitas sinyal real-time dan mendukung waktu tunggu sinyal input yang dapat dikonfigurasi, mencegah hilangnya status karena interferensi sementara atau latensi komunikasi—meningkatkan stabilitas sistem secara keseluruhan. Dibangun pada backplane bus redundan berkecepatan tinggi, modul ini menjamin transmisi data yang cepat dan dapat diandalkan, sementara blok terminal yang dapat dicolokkan (mendukung kabel berukuran 0,2–1,5 mm²) memungkinkan pemasangan kabel tanpa alat dan perawatan yang cepat, sehingga secara signifikan mengurangi commissioning dan downtime. Isolasi tingkat industri yang kuat melindungi terhadap loop tanah dan kebisingan mode umum, sehingga memastikan integritas operasional jangka panjang. Berhasil digunakan dalam sistem penyortiran konveyor Eropa, sirkuit keselamatan mesin pengemasan di Amerika Utara, dan panel kontrol pengolahan air pintar di Asia Tenggara, DT-121F terintegrasi secara mulus dengan platform PLC utama dan mematuhi standar CE dan EMC industri. Sebagai modul input digital NPN 16 saluran yang kokoh, mudah dipasang, dan sangat andal, DT-121F memberikan akuisisi sinyal tepercaya untuk integrator otomasi global.

Parameter Teknis

General Parameters
Current Consumption	60mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Number of Channels	16 channels input
Indicator	16 channel indicators
Input Characteristics	IEC 61131 ，Type 3
Signal “0”	-5~30VDC (reference potential FV+)
Signal “1”	-30~-11VDC (reference potential FV+)
Minimum Voltage	-30VDC
Maximum Voltage	30VDC
Input Delay	OFF to ON: Max.500μs ON to OFF: Max.500μs
Environment Parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Jenis sensor apa yang kompatibel dengan modul DT-1211F, dan bagaimana logika inputnya ditentukan?

J:DT-1211F dirancang untuk sensor NPN, menampilkan 16 saluran input digital di mana sinyal tingkat rendah (0V) dianggap aktif (Aktif Tingkat Rendah). Ini mendukung kontak kering atau output aktif dan bekerja dengan sensor digital 2-kawat dan 3-kawat.

T: Apakah DT-1211F menawarkan stabilitas sinyal dan visibilitas status?

J: Ya. Dilengkapi dengan 16 indikator LED independen—satu per saluran—untuk visualisasi status input secara real-time, dan mencakup fungsi penahan sinyal input yang dapat dikonfigurasi untuk menangkap sinyal valid dengan andal bahkan selama fluktuasi sementara.

T： Apakah DT-1211F mudah dipasang dan dirawat?

J: Ya. Dibangun pada bus backplane redundan berkecepatan tinggi, modul ini dilengkapi blok terminal yang dapat dipasang untuk pemasangan dan penggantian tanpa alat. Terminal mendukung ukuran kabel dari 0,2 hingga 1,5 mm² (AWG 24–16), menyederhanakan pemasangan kabel di lapangan dan pemeliharaan.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
