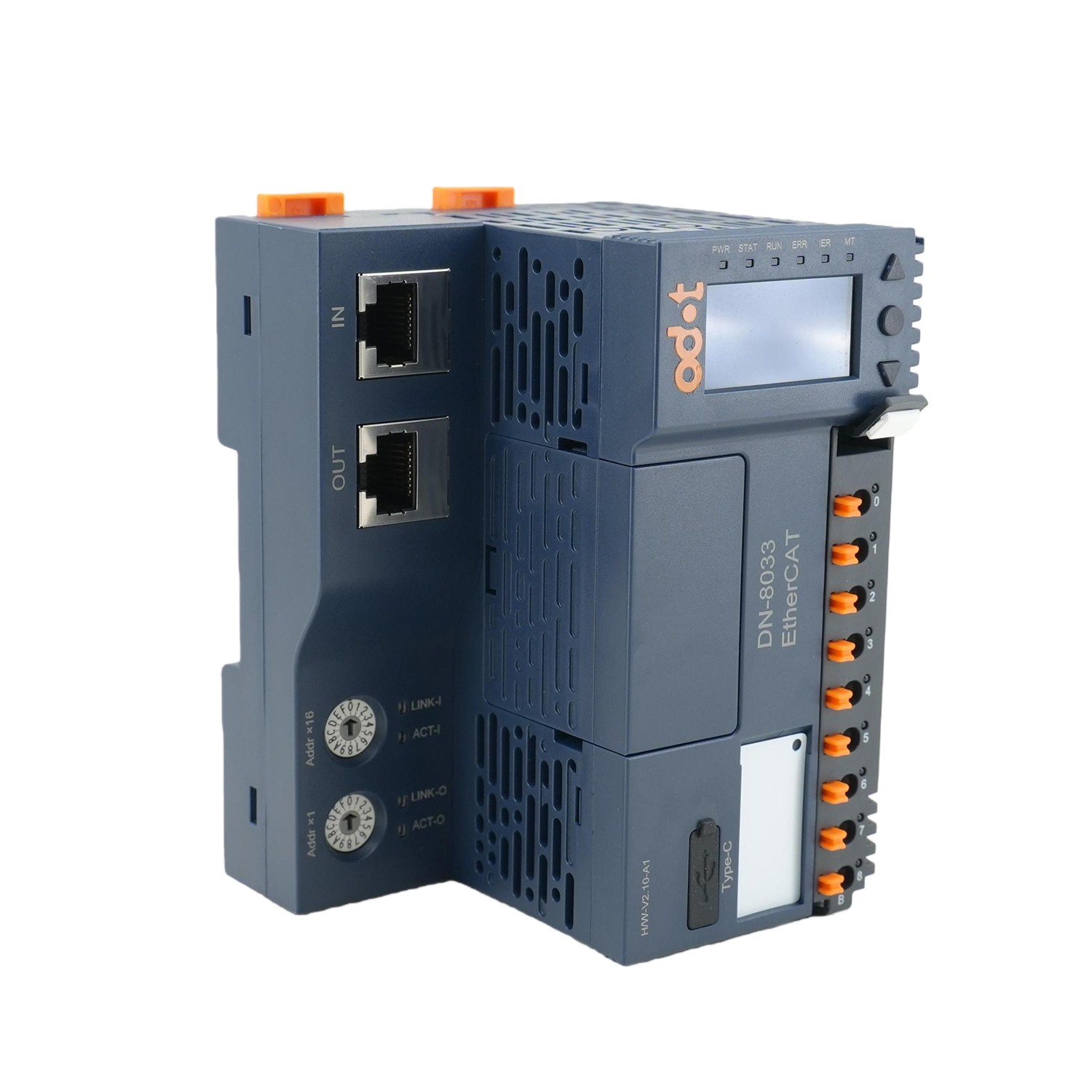

Adaptor Jaringan EtherCAT DN-8033

Fitur Modul

DN-8033 adalah adaptor jaringan EtherCAT berkinerja tinggi yang sesuai dengan protokol EtherCAT standar, menampilkan komunikasi Ethernet 100 Mbit/s. Mendukung hingga 32 modul I/O dengan 1024 byte input dan 1024 byte data proses output, memungkinkan konfigurasi I/O yang fleksibel. Modul ini mencakup fungsi master SDO untuk kemudahan pengaturan melalui perangkat lunak master EtherCAT.

Dibangun dengan backplane bus redundan berkecepatan tinggi, ia mencapai siklus penyegaran muatan penuh hanya 0,6 ms. Terminal pegasnya yang dapat dipasang (0,2–1,5 mm² / AWG 24–16), tata letak terhuyung-huyung, dan desain yang dapat dilepas menyederhanakan pemasangan kabel, pemeliharaan, dan penggantian. Isolasi penuh antara bus internal, daya sistem, dan daya medan memastikan kekebalan dari gangguan eksternal.

LED onboard dan layar OLED terintegrasi menyediakan diagnostik real-time dan akses instan ke parameter utama—tidak memerlukan perangkat lunak.

Parameter Teknis

General Parameters
Module Consumption	112mA@24VDC
System Power	19.2~28.8VDC (Nominal: 24VDC) Anti-inversion protection: support
Internal Bus Supply Current	Max.2A@5VDC
Filed Power	19.2~28.8VDC (Nominal: 24VDC)
Field Power Current	Max. DC 8A
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
The Maximum Number of Expansion Modules	32
Diagnosis Function	Communication diagnostics, extended module status diagnostics
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1198380mm
Product Certification	CE Certification
Communication Parameters
Protocol	EtherCAT slave
Protocol	2*RJ45
Line Length	Maximum 100m (segment length) between 2 sites
Transmission Speed	100 Mbps
Maximum Number of Input/Output Bytes	Input: 1024 Bytes Output: 1024 Bytes
Site Alias Settings	Dial switch or software configuration
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 （ESD: Contact discharge±6kV, Air discharge±8kV, Performance level A; SURGE: Common mode ±2kV, Differential mode±1kV,Performance level A; EFT: ±2kV, Performance level A)

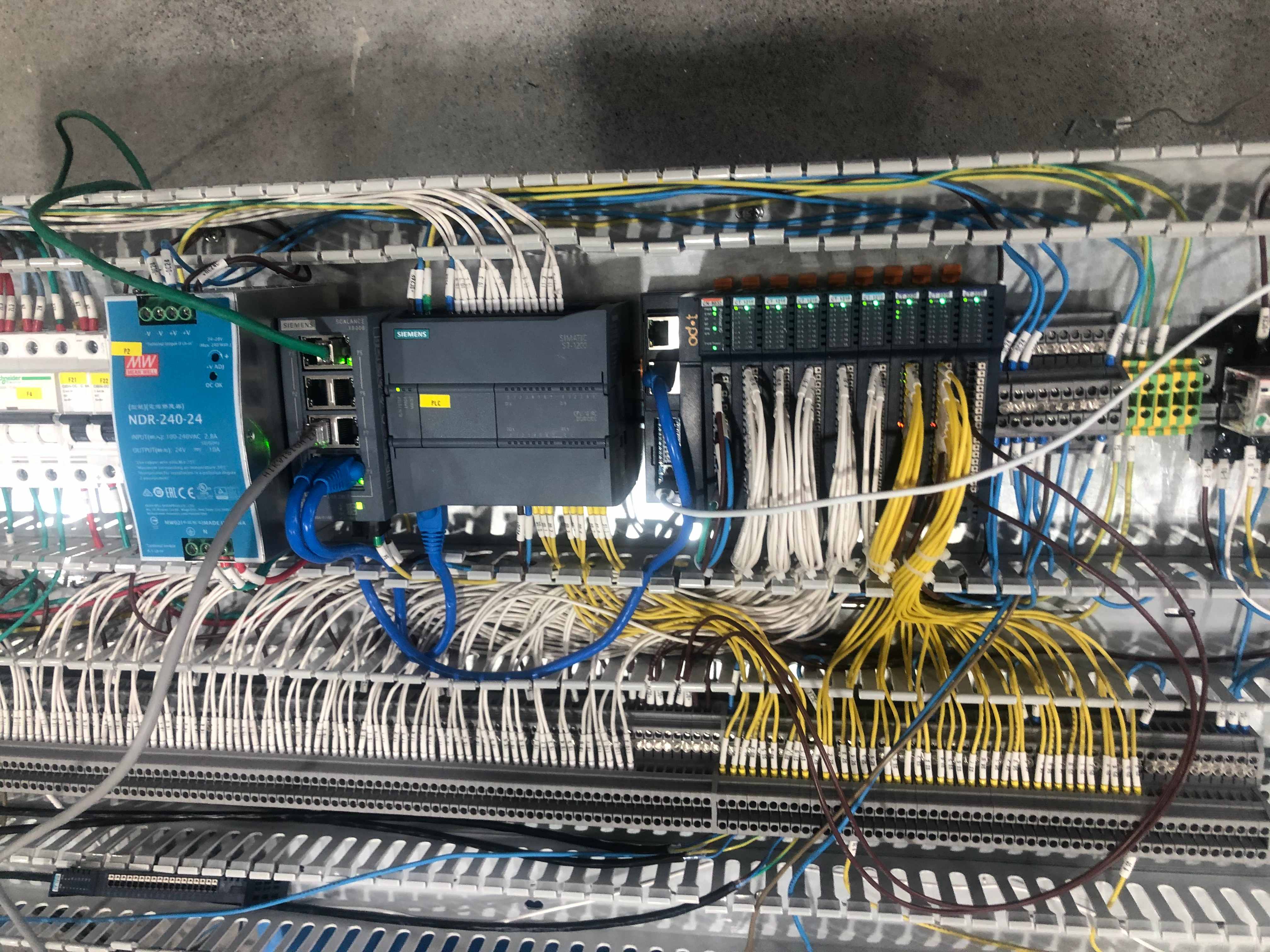

Skenario aplikasi:

Tanya Jawab

T： Fitur EtherCAT apa yang didukung oleh DN-8033, dan berapa kapasitas maksimum I/O dan data pemrosesannya?

J: DN-8033 sepenuhnya mematuhi protokol EtherCAT standar dan mendukung komunikasi Ethernet 100 Mbit/s. Ini dapat memperluas hingga 32 modul I/O dengan input hingga 1,024 byte dan 1,024 byte data proses output. Konfigurasi master SDO melalui perangkat lunak master EtherCAT memungkinkan integrasi sistem yang fleksibel.

T：Bagaimana cara DN-8033 memastikan stabilitas dan kekebalan terhadap kebisingan selama komunikasi berkecepatan tinggi?

J：Dengan bus backplane redundan berkecepatan tinggi yang mencapai siklus penyegaran beban penuh hanya 0,6 ms, modul ini menyediakan isolasi listrik lengkap antara bus internal, daya sistem, dan daya lapangan—secara efektif memblokir kebisingan lapangan agar tidak mengganggu komunikasi. Ini juga mencakup diagnostik komunikasi internal dan pemantauan status modul yang diperluas.

T: Apakah perangkat lunak khusus diperlukan untuk memantau status DN-8033, dan apakah perawatannya mudah?

J: Tidak. Layar OLED terintegrasi menampilkan parameter penting—seperti alamat IP, status perangkat, dan beban komunikasi—tanpa memerlukan perangkat lunak eksternal. Dikombinasikan dengan terminal penjepit pegas yang dapat dipasang secara terhuyung-huyung (ukuran kabel pendukung dari 0,2 hingga 1,5 mm² / AWG 24–16), terminal ini memungkinkan pemasangan tanpa alat dan penggantian modul yang cepat untuk pemeliharaan di lokasi yang efisien.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
