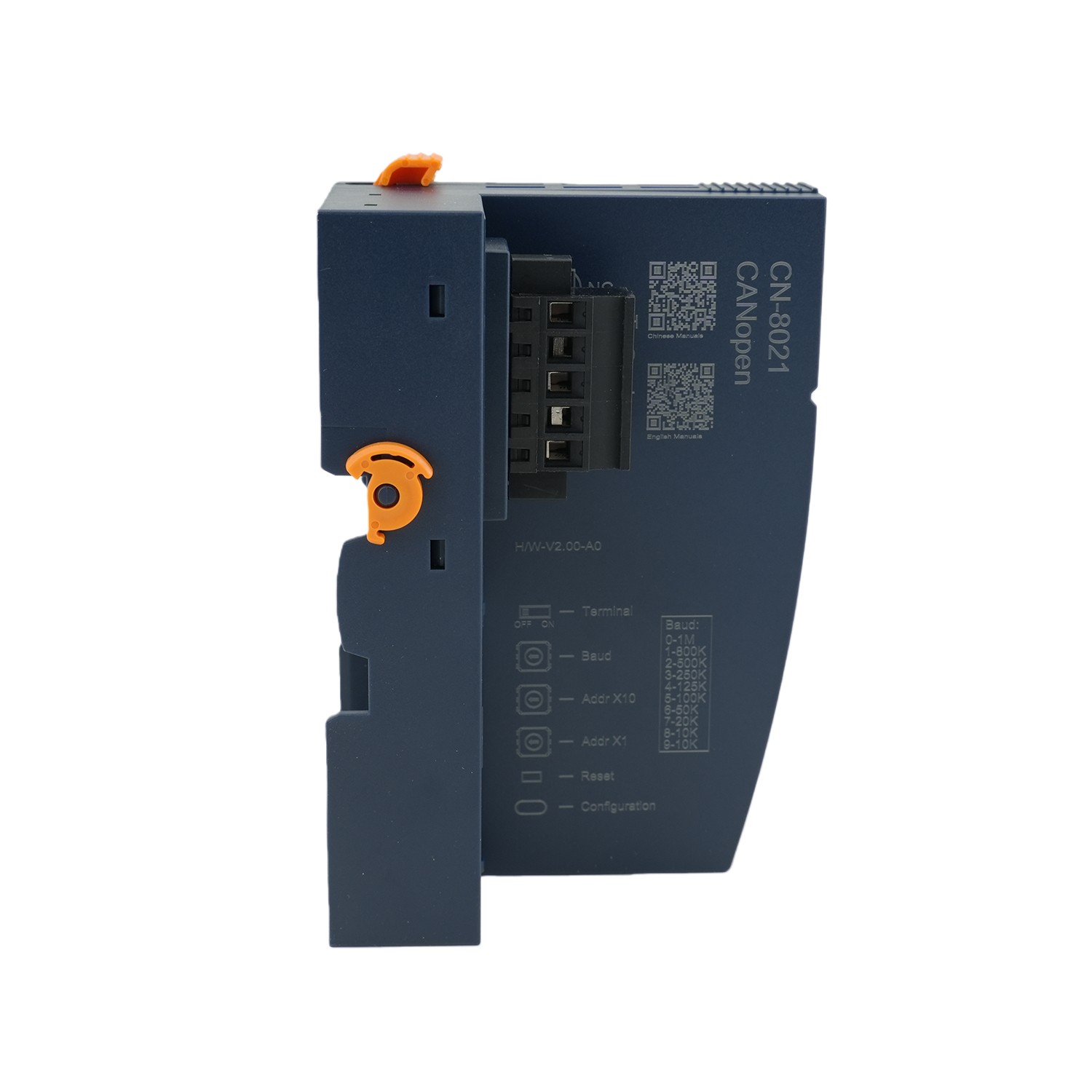

ODOT CN-8021 CANopen Bus Coupler Remote IO Modular

CANopen adalah protokol tingkat tinggi yang terbuka dan fleksibel dengan lebih banyak aplikasi. Berdasarkan bus CAN, ia menggabungkan biaya rendah dan kinerja tinggi, serta memberikan solusi kontrol terdistribusi yang menarik untuk otomasi industri, peralatan medis, transportasi umum, elevator, elektronik maritim, dan aplikasi lainnya.

Ini dapat mendukung maksimal 128 PDO, 64 TPDO, dan 64 RPDO.

CANopen Node ID mendukung rentang nilai dari 1 ~ 99.

CANopen sesuai dengan standar DS301 dan DS401.

Baud rate komunikasi bus mulai dari 10Kbps ~ 1Mbps.

Mendukung NMT, PDO, SDO, Detak Jantung dan SYNC.

Itu bisa menggunakan saklar fisik untuk mengontrol akses resistansi terminal, baud rate, alamat slave dan parameter lainnya.

WTP	-40~85℃
Power Supply	24VDC
Field Power Supply Current	Max. DC 8A
Isolation	System Power to Field Power Isolation
Power Supply	Nominal:24VDC, Range: 19.2～28.8VDC
Field Power Current	Max. DC 8A
IO Modules Supported	32 pcs
Wiring	Max.1.5mm²(AWG 16)
Mounting Type	35mm Size DIN-Rail
Size	11551.575mm
Weight	130g
Hardware Parameter
System Power	Nominal:24VDC, Range: 19.2～28.8VDC Current: Max.2A@24VDC Reverse Protection: YES
Power Consumption	50mA@24VDC
Internal Bus Supply Current	Max.: 2.5A@5VDC
Isolation	System Power to Field Power Isolation
Power Supply	Nominal:24VDC, Range: 19.2～28.8VDC
Field Power Current	Max. DC 8A
IO Modules Supported	32 pcs
Wiring	Max.: AWG 18 Min.: AWG 24
Installation	35mm DIN-Rail
Size	11551.575mm
Weight	130g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
CANOPEN Parameter
Protocol	CANopen DS401
Connect the interface	5PIN terminal
Station Address	Dial code setting（1-99）
Process Data	Input Max. 512 Byte Output Max. 512 Byte
Configuration Interface	Type-C
Transmission Rate	10 kbit/s, 20 kbit/s, 50 kbit/s, 100 kbit/s, 125 kbit/s, 250 kbit/s, 500 kbit/s, 800 kbit/s,1000 kbit/s

Skenario aplikasi:

Tanya Jawab

T: Berapa banyak TPDO/RPDO yang didukung CN-8021?

J:Mendukung 64 TPDO dan 64 RPDO, memungkinkan pertukaran data berkecepatan tinggi dan kontrol waktu nyata.

T:Berapa kapasitas input/output maksimum CN-8021?

J:Masukan maksimum 512 byte, keluaran 512 byte, cocok untuk sistem kontrol terdistribusi kecil hingga menengah.

T: Berapa banyak modul IO jarak jauh seri C yang dapat diperluas oleh CN-8021?

A：Hingga 32 modul dapat diperluas.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
