Deskripsi Produk

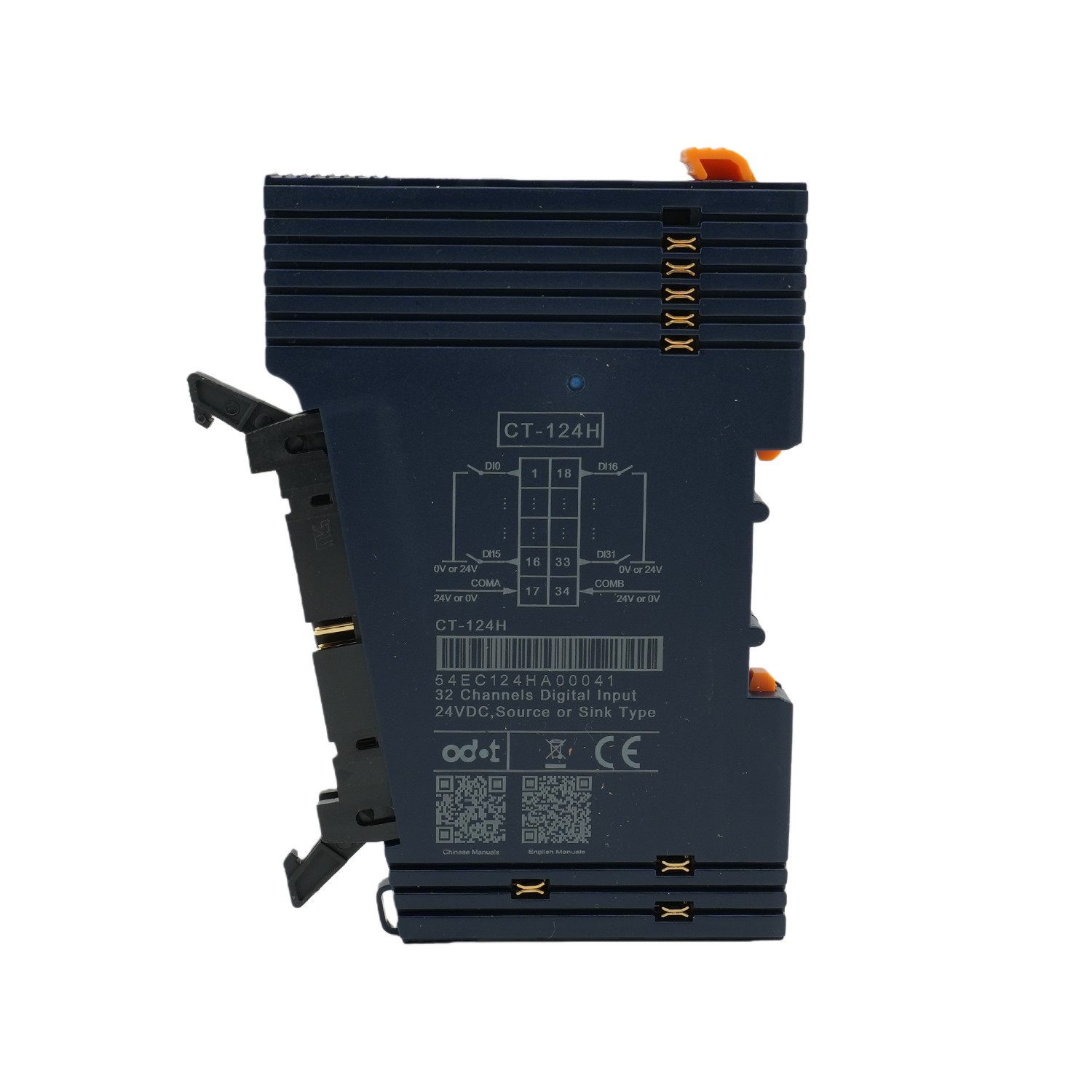

Modul Input Digital CT-124H 32DI 24VDC Tipe Wastafel atau Sumber

CT-124H adalah modul input digital 32 saluran serbaguna dari Sichuan ODOT Automation System Co., Ltd., mendukung kabel sink (PNP, valid tingkat tinggi) dan sumber (NPN, valid tingkat rendah) dengan input 24VDC melalui konektor pria 34-pin. Ini berinteraksi dengan kontak kering, output aktif, dan sensor digital 2-/3-kabel. Setiap saluran dilengkapi isolasi optocoupler antara input lapangan dan bus internal, penyaringan sinyal yang dapat dikonfigurasi, dan waktu penahanan input yang dapat disesuaikan. Dengan penghitungan yang diaktifkan melalui perangkat lunak konfigurasi ODOT dan sub-modul opsional, setiap saluran menyediakan penghitung 32-bit independen (frekuensi penghitungan <200 Hz), dengan mode penghitungan, arah, dan urutan transmisi byte yang ditentukan pengguna—ideal untuk aplikasi I/O industri dengan kepadatan tinggi dan fleksibel.

Parameter Teknis

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	34P male connector 2.54mm Pin header
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input parameters
Channel Number	32 channels input
LED Indicator	32 channels input LED indicator
Turn-on voltage	High input: Min.10Vdc to Max.28Vdc (Common Terminal:0Vdc) Low input: Min.0Vdc to Max.14Vdc (Common Terminal:24Vdc)
Turn-off voltage	High input:Max.5Vdc (Common Terminal:0Vdc) Low input: Min.19Vdc (Common Terminal:24Vdc)
Turn-on current	Max.5mA/channel@28V
Input impedance	>7.5kΩ
Input delay	OFF to ON: Max.3ms ON to OFF: Max.2ms
Filter time	Default 10ms
Sample frequency	500Hz
Counter frequency	<200Hz

Skenario aplikasi:

Tanya Jawab

T:Jenis input digital apa yang didukung modul CT-124H? Apakah kompatibel dengan sensor PNP dan NPN?

J: Ya. CT-124H mendukung 32 saluran input digital yang dapat dikonfigurasi sebagai tipe sink atau sumber: dalam mode sink, input tingkat tinggi valid (kompatibel dengan sensor PNP); dalam mode sumber, input tingkat rendah valid (kompatibel dengan sensor NPN).

T: Apakah CT-124H mendukung penghitungan kecepatan tinggi? Bagaimana spesifikasi performanya?

J: Ya. Dengan sub-modul penghitungan yang diaktifkan melalui perangkat lunak konfigurasi ODOT, setiap saluran dilengkapi penghitung 32-bit independen dengan frekuensi penghitungan maksimum 200 Hz, dan memungkinkan konfigurasi mode penghitungan, arah, dan urutan transmisi byte per saluran.

T: Tindakan apa yang dilakukan CT-124H untuk isolasi listrik dan stabilitas sinyal?

J:Modul ini menggunakan isolasi berbasis optokopler antara bus internal dan input lapangan. Dikombinasikan dengan pemfilteran input dan waktu penahanan sinyal yang dapat dikonfigurasi pengguna, teknologi ini secara efektif menekan kebisingan di lingkungan industri untuk memastikan pengoperasian yang andal.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
