Model No: ODOT-PNM02 V2.1

& pengiriman paket

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsi Produk

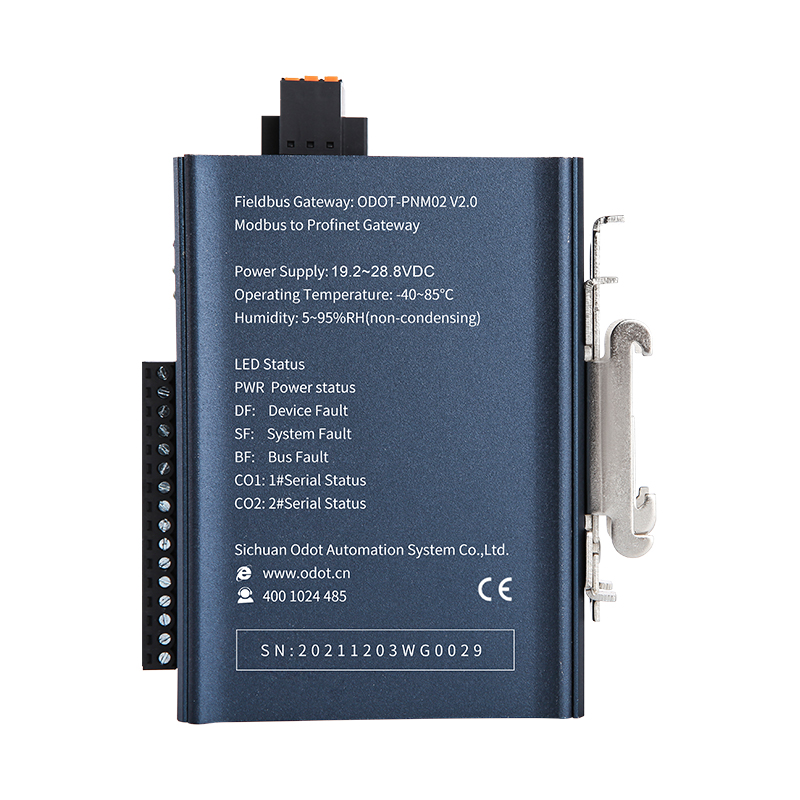

Modbus-RTU ASCll atau Protokol Non-standar ke ProfiNet Converter

ODOT-PNM02 V2.1 Modbus （master/slave, RTU/ASCII) ke ProfiNET, 2 port serial port (RS485/ RS232 / RS422), mendukung 50 slot, 200 perintah di portal TIA (dengan perangkat lunak yang dikonfigurasi), mendukung MAX 60 slave

1. Mendukung konversi protokol antara Modbus dan PROFINET

2. Mendukung 2* RS485/RS232 atau 1*RS422

3. Mendukung Modbus master atau slave, dan mendukung RTU atau ASCII

4. Mendukung suhu kerja -40〜85°C

5. Mendukung area data: 2 serial Modbus-RTU/ASCII ke gateway PROFIBUS dengan Max. masukan 1440 byte dan Maks. keluaran 1440 byte

6. Mendukung satu reset kunci

7. ODOT-PNM02 V2.1 mendukung 60 budak (200 perintah baca dan tulis)

Parameter Teknis

Mechanical Property
Shell	Aluminum alloy
Weight	335g
Dimension	27.511080mm
Working Temperature	-40〜85°C
Storage Temperature	-55〜125°C
Relative Humidity	5 〜95% (no condensation)
Input Voltage	19.2〜28.8 VDC
Wiring	3.81mm plug screw terminal
Power	Max. 200mA @ 24V
Modbus Serial
Port Number	2
Serial Port	RS485/422/232
Wiring	3.81mm plug screw terminal
ESD Protection	±16KV
Rs485 Terminal Resistance	External 120Ω
Data Bits	7,8
Stop Bits	1,2
Checkdigit	None, even, odd
Baud Rate	2400〜115200bps
Function Code	01/02/03/04/05/06/15/16
Ethernet Interface
Protocol	PROFINET
ODOT-PNM02 V2.0 supports Maximum slots	50
ODOT-PNM02 V2.1 supports 60 slaves (200 read and write commands)
Terminal Number	2ways
Speed	10/100Mbps self-adaption, Auto-MDI/MDIX
Connector	8 Pin Rj45
Isolation Protection	Electromagnetic isolation
Main Technical Parameters
Installation	35mm standard Din-rail
Supports Protocol	PROFINET I/O Device V2.3
PROFINET Data Area	Max. input of 1440 bytes & Max. output of 1440 bytes
ODOT-PNM02 V2.0 supports Maximum slots	50
ODOT-PNM02 V2.1 supports 60 slaves (200 read and write commands)
Serial Isolation	Optical coupler isolation and power isolation
Serial Number	Supports 2RS485/RS232 orlRS422
Serial Terminal Resistance	need external resistance of 120Q
Serial Protocol	Supports Modbus-RTU/ASCII master, Modbus-RTU/ASCII slave
Serial Parameters	Supports baud rate of 1200~115200bps, supports none, even and odd digit check
Stations Supports Modbus 62pcs
Function Code Supports to Modbus 01/02/03/04/05/06/15/16
IPGrade	IP20
Others
Certificate	EMC,CE
Warranty	3 years
Software
Provide XML documents
Provide debug software

Pertanyaan Umum

T:Mode komunikasi Modbus dan antarmuka fisik apa yang didukung ODOT-PNM02 V2.1?

J:Gerbang mendukung protokol Modbus RTU dan ASCII dan dapat dikonfigurasi sebagai master atau slave Modbus. Ini memiliki dua port serial yang dapat dikonfigurasi secara fleksibel sebagai RS485/RS232 ganda atau antarmuka RS422 tunggal, mengakomodasi beragam kebutuhan konektivitas perangkat lapangan.

T：Berapa banyak perangkat Modbus yang dapat dihubungkan oleh gateway ini di sisi PROFINET, dan berapa kapasitas throughput datanya?

J:Dapat mengelola hingga 60 perangkat budak Modbus dengan dukungan untuk 200 perintah baca/tulis. Di sisi PROFINET, ia menawarkan area data input hingga 1440 byte dan output 1440 byte, dengan hingga 50 slot yang dapat dikonfigurasi di Portal TIA untuk pemetaan dan pertukaran data yang efisien.

T: Apakah gateway ini cocok untuk lingkungan industri yang keras, dan apakah gateway ini mendukung pemulihan cepat?

J：Ya, ia beroperasi dengan andal dalam kondisi ekstrem dengan rentang suhu luas -40°C hingga +85°C. Ia juga dilengkapi fungsi “reset satu tombol” untuk pemulihan cepat ke default pabrik, sehingga secara signifikan menyederhanakan commissioning dan pemeliharaan di lokasi.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
