Deskripsi Produk

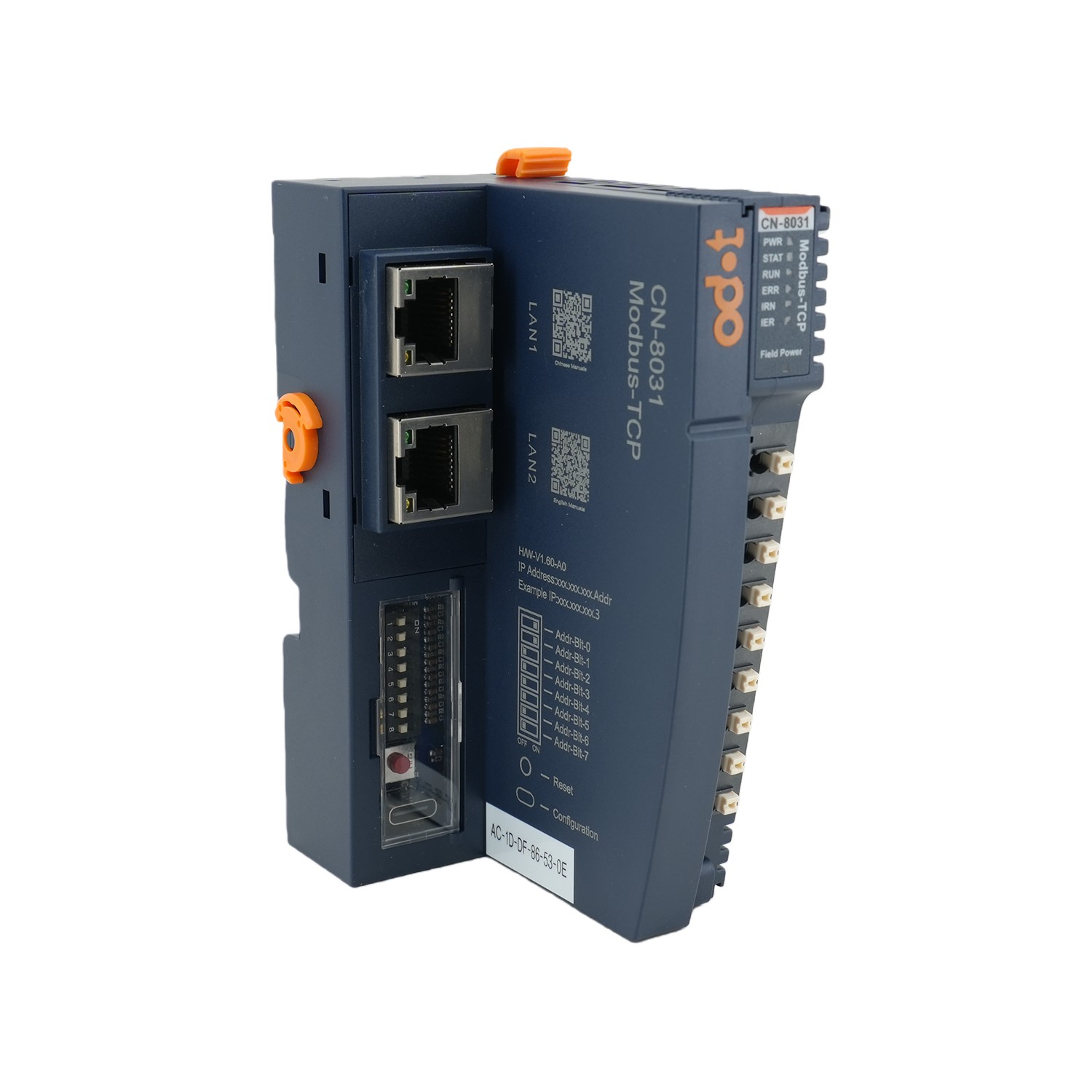

ODOT CN-8031 Modbus TCP IO Modul Adaptor Jaringan

ODOT CN-8031 Modbus TCP Adapter mendukung Komunikasi Server Modbus TCP standar, dan Ethernet mendukung fungsi kaskade sakelar port ganda. Adaptor ini mendukung akses ke 5 klien Modbus TCP secara bersamaan, mendukung kode fungsi Modbus 01/02/03/04/05/06/15/16 /23, mendukung aplikasi pengawas Modbus, mendukung proses data jumlah input dan output maksimum 8192 byte, dan mendukung jumlah ekstensi Modul IO 32. Modul dilengkapi dengan fungsi diagnostik dan dapat memantau status komunikasi modul IO secara real time.

Parameter Teknis

Hardware Specification
System Power	Nominal:24Vdc
	Range: 19.2-28.8Vdc
	Reverse Protection: YES
Power Consumption	50mA@24Vdc
Current Output	Max. 2.5A@5VDC
Isolation	System Power to Field Power Isolation
Field Power	Nominal:24Vdc
Range	19.2-28.8Vdc
Field Power Contact	Max. 8A
Expansion Module	32 Slots
Wiring	Max.1.5mm²(AWG 16)
Mounting Type	35mm DIN-Rail
Size	11551.575mm
Weight	130g
Environment Specification
Operation Temperature	-35~70℃
Operation Humidity	5%-95% (No Condensation)
Protection Class	IP20
Communication Interface Specification
Protocol	Modbus-TCP
Process Data Area	Sum of input and output:8192 Byte
Diagnostic Function	Supported
Modbus Data Storage Area
0xxxx area (Coil)	8192 Bit
1xxxx area (Discrete input)	8192 Bit
3xxxx area (Input register)	2048 Word
4xxxx area (Holding register)	2048 Word
3xxxx area (System diagnostics - state input)	105 Word
4xxxx area (System diagnostics - control output)	1 Word Number of TCP:5 Clients
TCP Keepalive	YES
Modbus Watchdog	YES (Default:Enable, 30 Seconds)
Function Code	01/02/03/04/05/06/15/16/23
Network Interface	RJ45x2
Speed	10/100Mbps, MDI/MIDX, Full-Duplex
Distance	100m
IP Address	DIP switch set or IO-Config software set

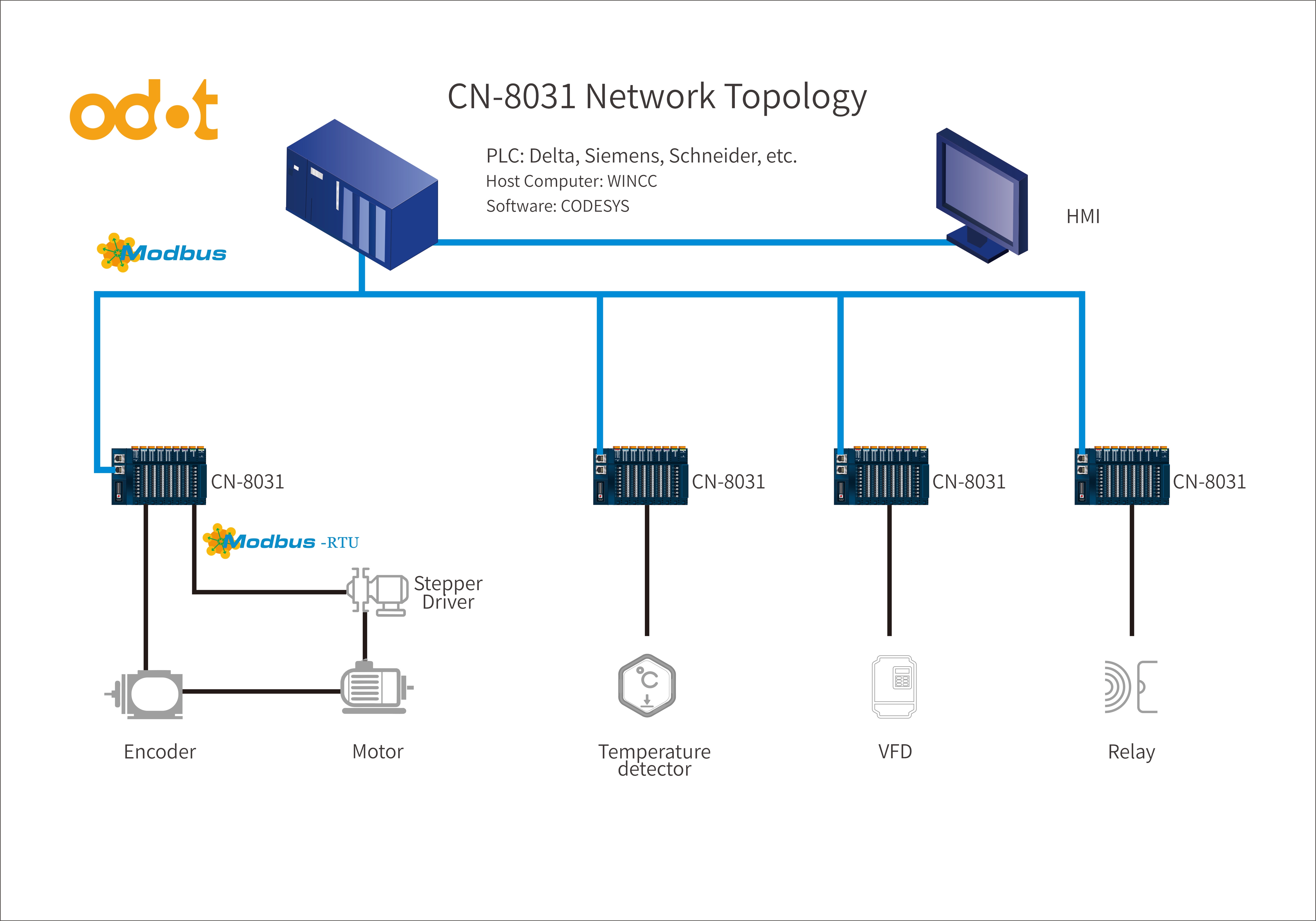

Skenario aplikasi:

Tanya Jawab

T: Berapa banyak klien yang dapat didukung CN-8031 secara bersamaan?

J: Mendukung hingga 5 klien secara bersamaan, cocok untuk sistem akuisisi data lapangan kecil hingga menengah.

T:Berapa kapasitas input/output CN-8031?

J: Total I/O maksimum adalah 8192 byte, dapat menghubungkan beberapa modul terdistribusi.

T: Antarmuka jaringan apa yang didukung CN-8031?

J: Port Ethernet ganda, 10/100Mbps, dengan dukungan Modbus-TCP bawaan.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
