Deskripsi Produk

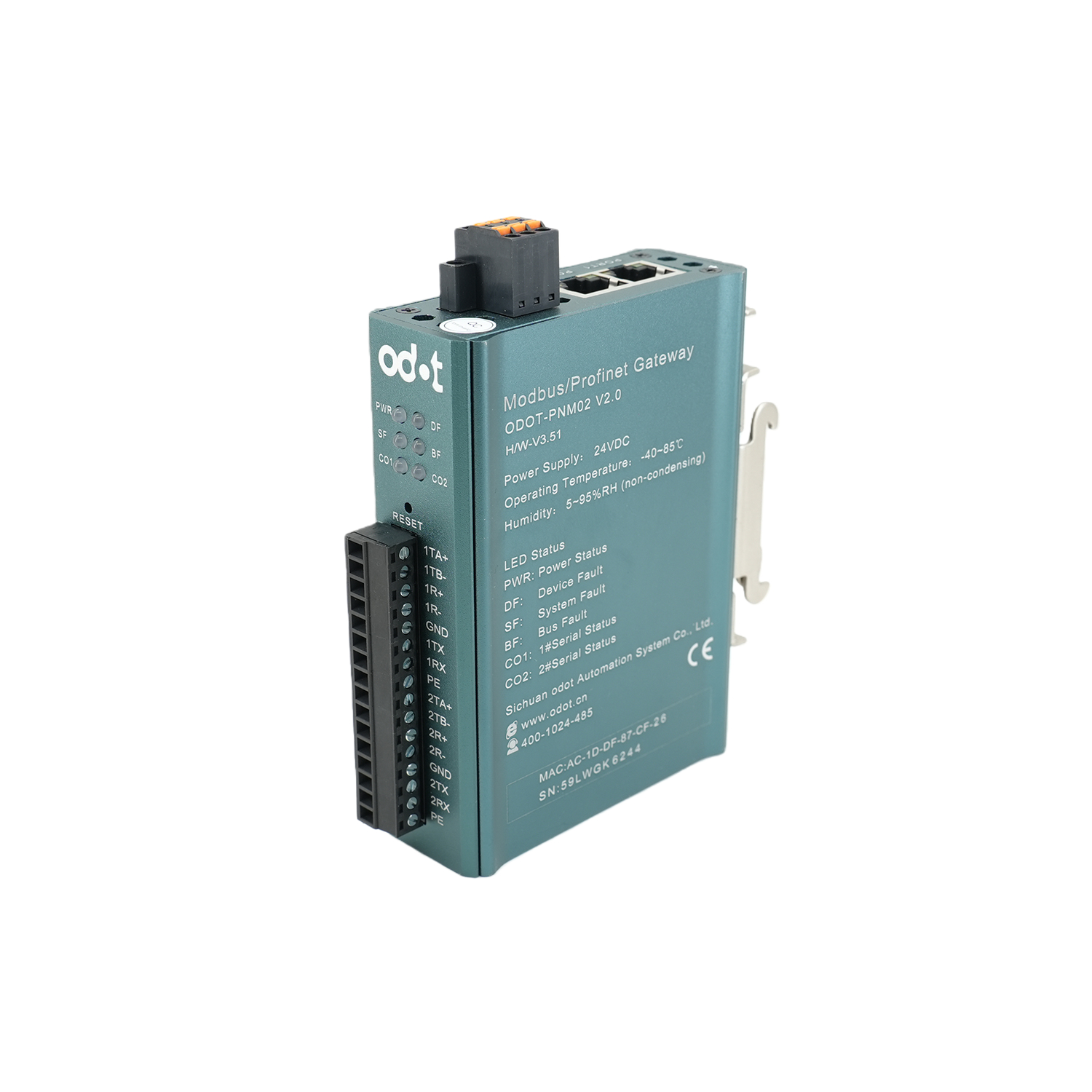

ODOT-PNM02 V2.0 Modbus-RTU ASCll atau Protokol Non-standar ke ProfiNet Converter

Gerbang ODOT-PNM02 V2.0 adalah konverter protokol Modbus-RTU/ASCII atau non-standar ke protokol ProfiNet.

Ini dapat mewujudkan konversi dari Modbus-RTU/ASCII atau protokol non-standar ke ProfiNet. Perangkat apa pun dengan antarmuka RS485/RS232/RS422 yang mendukung Modbus-RTU/ASCII atau protokol non-standar dapat menggunakan produk ini untuk mewujudkan interkoneksi dengan bus industri ProfiNet. Seperti: PLC, DCS, IO jarak jauh, VFD, pemindai, perangkat perlindungan start motor, peralatan listrik tegangan tinggi dan rendah yang cerdas, alat pengukur listrik, peralatan dan instrumen pengukuran lapangan yang cerdas, dll.

ODOT-PNM02 V2.0 mendukung slot Maksimum: 50

Parameter Teknis

Mechanical Property
Shell	Aluminum alloy
Weight	335g
Dimension	27.511080mm
Working Temperature	-40〜85°C
Storage Temperature	-55〜125°C
Relative Humidity	5 〜95% (no condensation)
Input Voltage	19.2〜28.8 VDC
Wiring	3.81mm plug screw terminal
Power	Max. 200mA@24V
Modbus Serial
Port Number	2
Serial Port	RS485/422/232
Wiring	3.81mm plug screw terminal
ESD Protection	±16KV
Rs485 Terminal Resistance	External 120Ω
Data Bits	7,8
Stop Bits	1,2
Checkdigit	None, even, odd
Baud Rate	2400〜115200bps
Function Code	01/02/03/04/05/06/15/16
Ethernet Interface
Protocol	PROFINET
ODOT-PNM02 V2.0 supports Maximum slots	50
Main Technical Parameters
Installation	35mm standard Din-rail
Supports Protocol	PROFINET I/O Device V2.3
PROFINET Data Area	Max. input of 1440 bytes & Max. output of 1440 bytes
ODOT-PNM02 V2.0 supports Maximum slots	50
Stations Supports Modbus 62pcs
Function Code Supports to Modbus 01/02/03/04/05/06/15/16
IPGrade	IP20
Others
Certificate	EMC,CE
Warranty	3 years
Software
Provide XML documents
Provide debug software

Tanya Jawab

T:Mode komunikasi Modbus dan antarmuka fisik apa yang didukung ODOT-PNM02?

J:Perangkat ini mendukung protokol Modbus RTU/ASCII dan dapat dikonfigurasi sebagai master atau slave Modbus. Ini memiliki dua port serial yang dapat dikonfigurasi secara fleksibel sebagai RS485, RS232, atau antarmuka RS422 tunggal, mengakomodasi beragam kebutuhan konektivitas lapangan.

T: Berapa banyak data I/O dan berapa banyak perangkat yang dapat didukung gateway ini di sisi PROFINET?

J:Di sisi PROFINET, ia mendukung hingga 1440 byte data masukan dan 1440 byte data keluaran, dengan hingga 50 slot yang dapat dikonfigurasi di Portal TIA dan dukungan untuk menghubungkan hingga 60 perangkat budak Modbus.

T: Apakah ODOT-PNM02 cocok untuk lingkungan industri yang keras, dan apakah ODOT-PNM02 mendukung pemulihan yang cepat?

J：Ya, perangkat beroperasi dengan andal dalam kondisi ekstrem dengan rentang suhu luas -40°C hingga +85°C. Ia juga dilengkapi fungsi “reset satu tombol” untuk pemulihan cepat ke pengaturan pabrik, meningkatkan efisiensi pemeliharaan di lokasi.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
