Model No: CN-8034

& pengiriman paket

The file is encrypted. Please fill in the following information to continue accessing it

Demo Dasar EtherNet_IP dengan CN-8034 & CT-5321_20260116_16425104



Deskripsi Produk

Adaptor Jaringan EtherNET/IP ODOT CN-8034

Modul Ethernet/IP I/O CN-8034 mendukung akses protokol Ethernet/IP standar. Adaptor mendukung Max. input 504 byte dan Max. keluaran 504 byte. Mendukung 32 buah modul IO yang diperluas.

Otomasi ODOT telah secara resmi meluncurkan Adaptor jaringan CN-8034 EtherNET/IP bulan ini.

Telah berhasil diuji dengan PLC seperti AB(1769-L16ER-BB1B), Delta (AS228T-A), Omron (NX1P2-9024DT) dan pengontrol lainnya.

Parameter Teknis

Adaptor jaringan juga kompatibel dengan CODESYS V3.5.

Maks. masukannya adalah 504 byte; Maks. keluarannya adalah 504 byte

Maks. koneksi pesan eksplisit adalah 10

Maks. koneksi pesan implisit adalah 5

Maks. Koneksi CIP adalah 10

Maks. Panjang bus adalah 100m

2*RJ45, 10/100Mbps, adaptasi mandiri, dupleks penuh

Parameter Teknis

Hardware Specification
System Power	Nominal:24VDC, Range: 19.2～28.8VDC Current: Max.2A@24VDC Protection: Reverse Protection, Overcurrent Protection
Power Consumption	110mA@24VDC
Internal BUS Supply Current	Max：2A@5VDC
Isolation	System Power to Field Power Isolation
Field Power Supply	Power Supply：19.2～28.8V（Nominal 24VDC）
Field Power Supply Current	Max. DC 8A
IO Modules Supported	32 pcs
Wiring	Max.: AWG 18 Min.: AWG 24
Installation	35mm DIN-Rail
Size	11551.575mm
Weight	130g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Ethernet/IP Parameter
Protocol	Ethernet/IP
Max. input length	504 Bytes per assembly instance
Max. output length	504 Bytes per assembly instance
Max. no. of explicit message connections	10
Max. no. of implicit message connections	5
Max. no. of CIP connections	10
Network Interface	2 *RJ45
Speed	10/100Mbps, MDI/MIDX, Full-Duplex
Max.Bus Legenth	100m

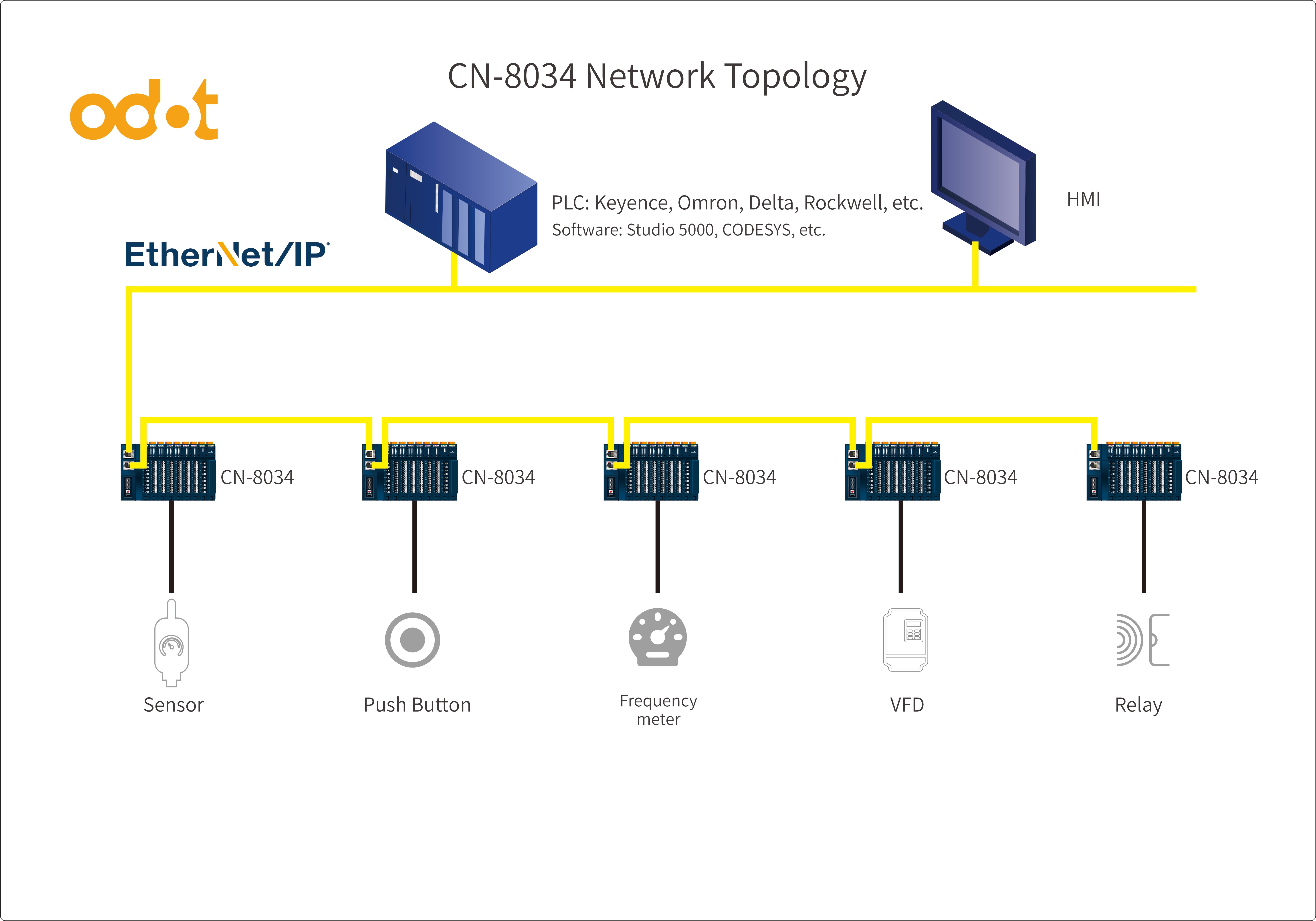

Skenario aplikasi:

Tanya Jawab

T:Berapa kapasitas input/output maksimum CN-8034?

J:Input 504 byte, output 504 byte, cocok untuk sistem otomasi EtherNET/IP kecil hingga menengah.

T: Berapa banyak modul IO jarak jauh yang dapat diperluas oleh CN-8034?

J:Hingga 32 modul IO jarak jauh seri C.

T: Antarmuka jaringan apa yang dimiliki CN-8034?

J:Port Ethernet ganda, 10/100Mbps, mendukung protokol komunikasi Ethernet/IP.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
