Model No: ODOT-S7MPI V2.0

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Mengungkap Masa Depan- Sorotan ODOT dari SPS205



Deskripsi Produk

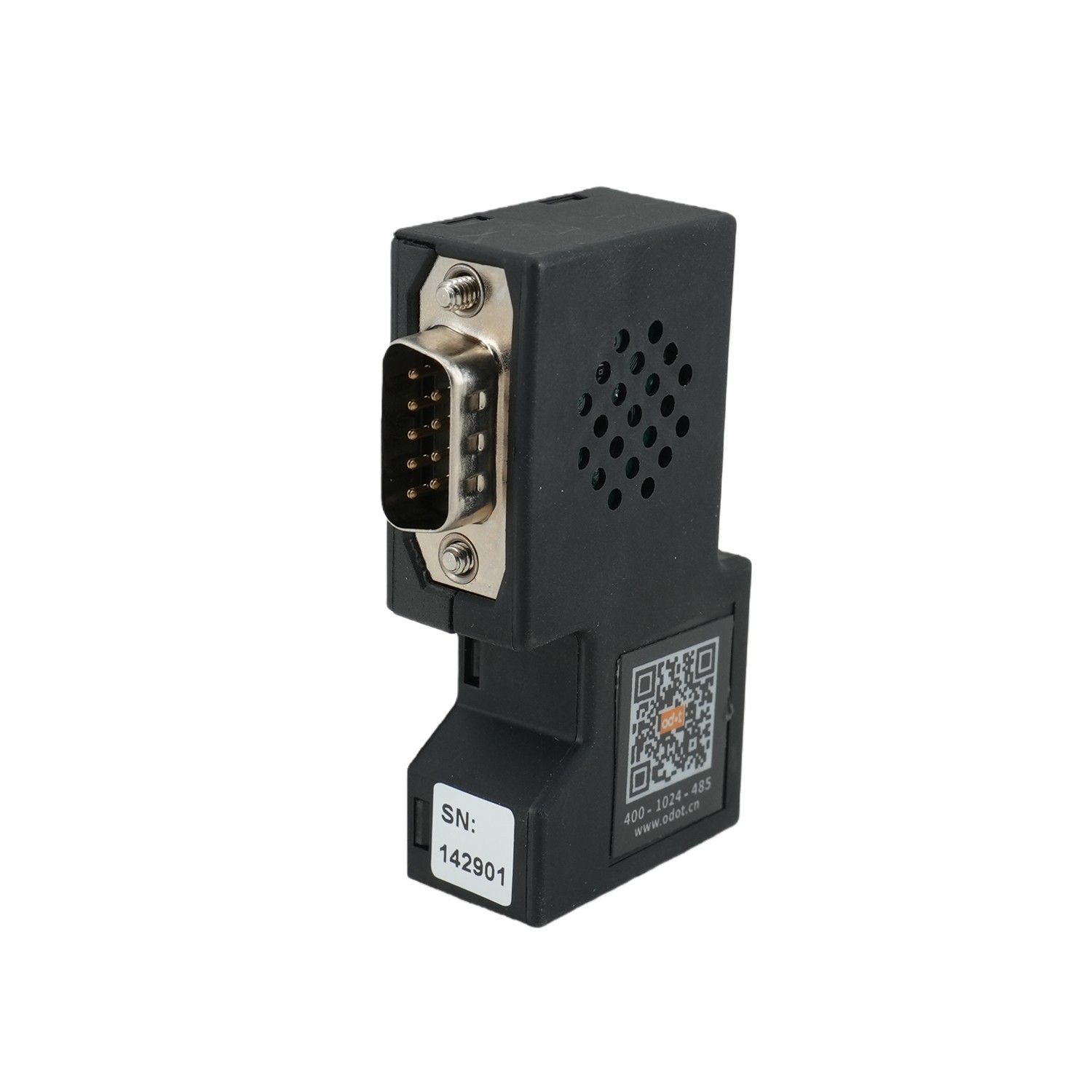

ODOT-S7MPI V2.0 PPI MPI PROFIBUS Antarmuka ke Gerbang Konverter Protokol EtherNet

1. Dipasang pada port komunikasi PPI/MPI/PROFIBUS PLC, umumnya tanpa catu daya eksternal

2. Mendukung driver komunikasi Ethernet Siemens S7, termasuk MicroWIN,STEP7, TIA Portal, WinCC, dll.

3. Terintegrasi dengan server Modbus-TCP, area data Modbus dapat secara otomatis atau diedit ke peta untuk mendaftar S7-200/300/400

4. Koneksi S7TCP dan komunikasi Modbus-TCP dapat diwujudkan secara bersamaan

5. Mendukung hingga 32 koneksi komputer host

6. Konverter MPI ke S7 Ethernet/Modbus-TCP

7. Mendukung pengaturan ulang Satu Tombol

Parameter Teknis

Mechanical
Installation	Plug and Play
Weight	60g
Dimension	653017mm
Operating Temperature	0 〜60℃
Humidity	5 〜95%(No Condensation)
Input Voltage	24 VDC±20%(Usually no need external power supply)
Power Supply Mode	Direct Power Supply from PLC Communication Port
Power	Max.l00mA@24V
Ethernet Interface
Protocol	S7 Ethernet, Modbus-TCP
TCP Connections	Max. 32
Ethernet Port Quantity	1
Rate	10/100Mbps, Self-Adaption MDI/MDIX
Interface	8PinRj45
X2 Interface
Interface Type	DB9⑴
Baud Rate	9.6K~1.5Mbps
Connectable Device	Connect to Siemens' Communication Equipmentsuch asTouch Screen, CP5611 Communication Card, etc
S7 Interface
Supported Protocol	PPI/MPI/PROFIBUS
Interface Type	Db9(l)
Baud Rate	9.6k-l.5Mbps, Self-Adaption
Others
Certificate	EMS,CE
Warranty	l year
Provide Web Configuration	Default 192.168.1.188
Provide Interface Driver Files	NetS7PD
Provide Testing Software	NetDevice

Tanya Jawab

T: Perangkat lunak rekayasa dan seri PLC Siemens manakah yang didukung oleh ODOT-S7MPI V2.0?

J:Gerbang ini kompatibel dengan teknik mainstream Siemens dan platform SCADA—termasuk MicroWIN (untuk S7-200), STEP 7 (untuk S7-300/400), Portal TIA (untuk S7-1200/1500), dan WinCC—memungkinkan akses data PLC langsung melalui protokol Ethernet S7.

T: Dapatkah komunikasi S7 TCP dan Modbus-TCP beroperasi secara bersamaan?

J：Ya, ODOT-S7MPI V2.0 mendukung komunikasi S7 TCP dan Modbus-TCP secara bersamaan—memungkinkan stasiun teknik terhubung melalui protokol S7 sementara sistem pihak ketiga mengakses data PLC yang dipetakan melalui Modbus-TCP, dengan dukungan hingga 32 koneksi host simultan.

T: Apakah gateway ini memerlukan daya eksternal, dan bagaimana cara mengembalikan pengaturan pabrik dengan cepat?

J: Biasanya mengambil daya langsung dari port PPI/MPI/PROFIBUS PLC dan tidak memerlukan catu daya eksternal. Ia juga dilengkapi fungsi “reset satu tombol” untuk pemulihan cepat ke default pabrik di lapangan.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
