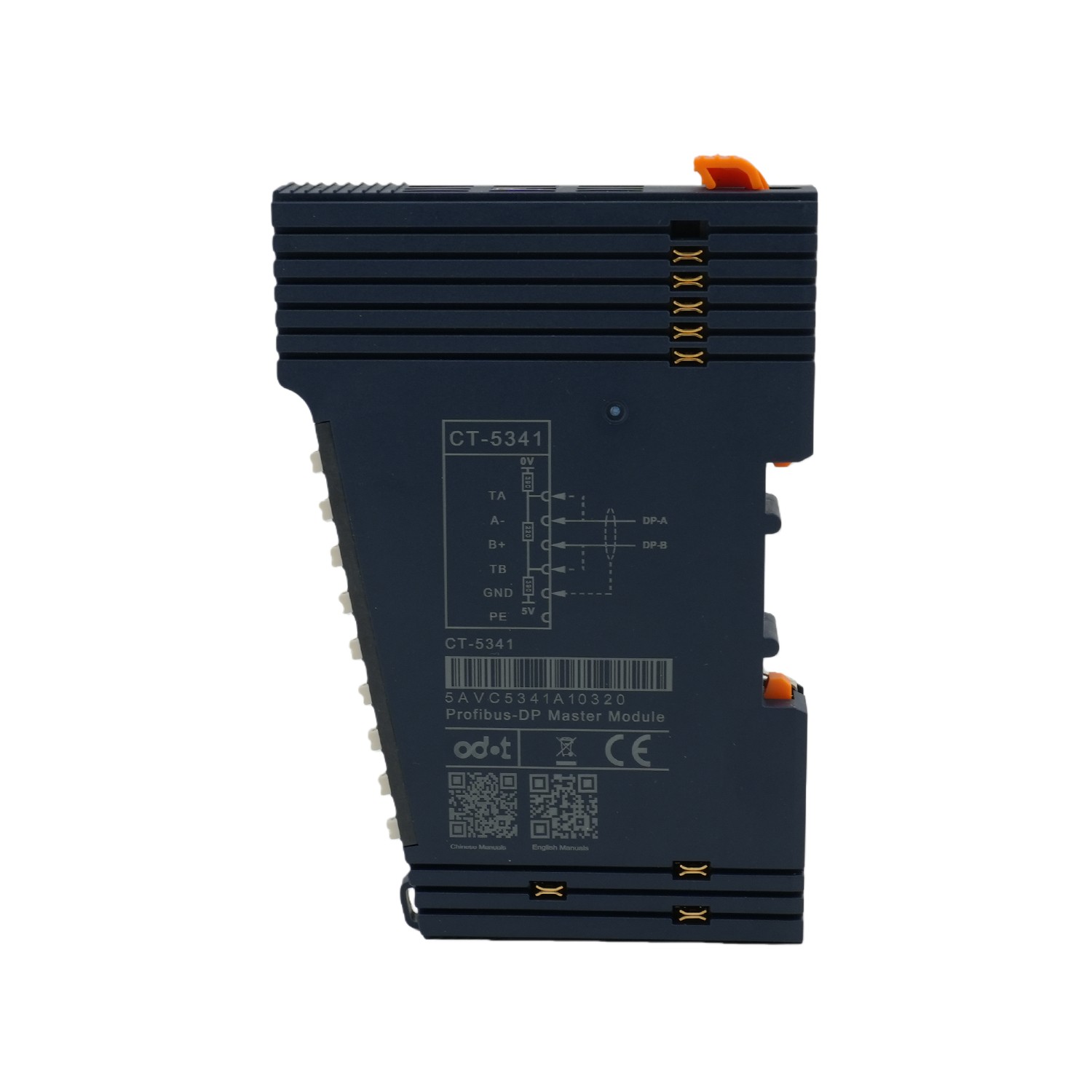

Modul Master Profibus DP CT-5341

Deskripsi Modul

Modul master Profibus-DP mendukung 1 antarmuka DP, mendukung protokol PROFIBUS-DP V0/V1 standar, dan mendukung mode kerja master Profibus-DP.

Dalam kombinasi dengan modul adaptor, protokol Profibus-DP dapat dikonversi ke protokol lain, seperti ModbusTCP, Profinet, EtherCAT, Ethernet/IP, dll. Saat menggunakan modul, perlu untuk mengkonfigurasi instruksi pembacaan dan penulisan data proses, instruksi diagnostik, informasi konfigurasi, dan parameter konfigurasi bus Profibus-DP di perangkat lunak IO Config.

Semua perangkat budak yang mendukung protokol Profibus-DP dapat menggunakan modul ini untuk mewujudkan interkoneksi dengan PLC atas atau komputer atas. Seperti: PLC, DCS, IO jarak jauh, inverter, perangkat perlindungan start motor, peralatan listrik tegangan tinggi dan rendah yang cerdas, perangkat pengukuran daya, peralatan dan instrumen pengukuran lapangan cerdas, dll.

Catatan: Ketika modul master DP dikonfigurasikan dengan perangkat lunak DP Config, modul tersebut perlu dihubungkan ke kabel port serial terpisah, dan antarmuka ada di samping modul.

Parameter Teknis

General Parameters
Power	Max.120mA @ 5.0VDC
Isolation	DP communication twisted pair and system power supply isolation voltage: AC 500V DP communication twisted pair with PE isolation voltage: AC 500V
Wiring Wire Diameter	Max.: AWG 18 Min.: AWG 24
Installation:Size	35mm DIN-Rail
Size	1151475mm
Weight	62g
Environmental Parameters
Operating Temperature of Vertical Installation	-35℃~60℃
Operating Temperature of Horizontal Installation	-35℃~70℃
Relative Humidity	< 95% RH non-condensing
Storage Temperature	-40℃~85℃
Storage Humidity	< 95% RH non-condensing
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact Resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
PROFIBUS-DP Parameters
Channel	1 way
Interface	Terminal wiring
Protocol	Profibus-DP V0/V1
Station	Profibus-DP master
Station Address	Configured by IO configure software
Topology	Linear topology with termination resistors
Number of Slaves Supported	The extension module can carry with 32 slaves, and with repeaters it can be expanded to 125 slaves
Baud Rate	9.6k/19.2k/45.45k/93.75k/187.5k/500k/1.5M/3M/6M/12M (bps)
Max. Communication Distance	1000m
The Max. Length of the I/O Process Data	Max. Input: 1400 bytes, Max. Output: 1400 bytes The max. sum of input and output is 2800 bytes

Skenario aplikasi:

Tanya Jawab

T:Mode yang didukung?

J: Master PROFIBUS-DP, mendukung DP-V0 dan DP-V1.

T:Jenis antarmuka?

J: 1 antarmuka PROFIBUS-DP.

T: Aplikasi?

A: Koneksi perangkat bus otomatisasi pabrik.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
