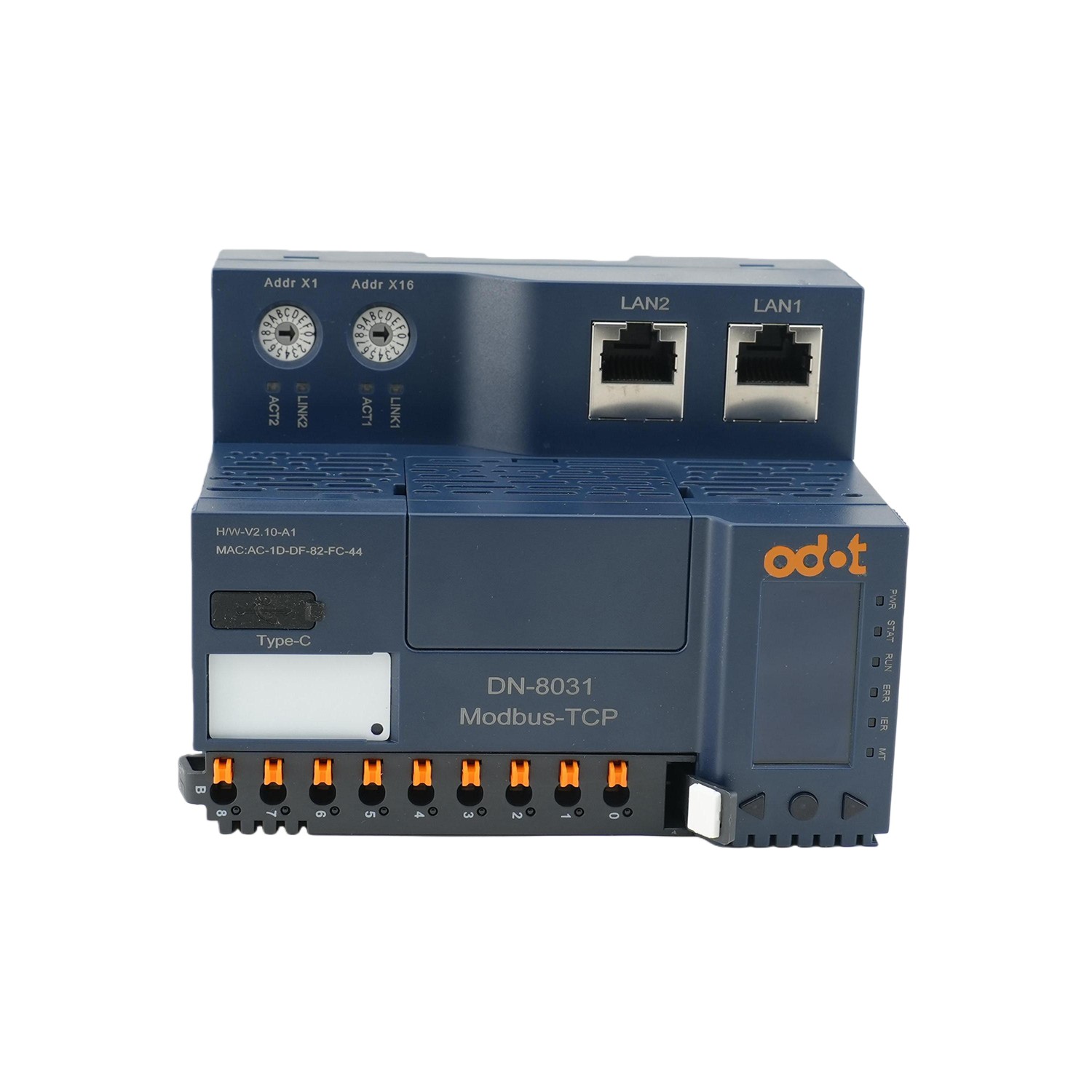

Adaptor Jaringan TCP Modbus DN-8031

Fitur Modul

DN-8031 adalah adaptor server Modbus TCP berkinerja tinggi yang dilengkapi port Ethernet ganda dengan dukungan switch cascade dan akses bersamaan hingga 10 klien. Ini diperluas hingga 32 modul I/O dengan total data proses 8192 byte dan mendukung kode fungsi Modbus 01/02/03/04/05/06/15/16/23, ditambah fungsionalitas pengawas. Bus backplane redundant berkecepatan tinggi mencapai siklus penyegaran muatan penuh hanya 0,6 ms.

Dilengkapi dengan terminal pegas yang dapat dicolokkan (0,2–1,5 mm² / AWG 24–16), tata letak terhuyung-huyung untuk kemudahan pemasangan kabel, dan pemasangan dua tahap, modul ini memastikan perawatan yang mudah. Isolasi penuh antara bus internal, daya sistem, dan daya medan mencegah interferensi. LED onboard dan layar OLED menyediakan diagnostik real-time dan visibilitas parameter utama—tidak memerlukan perangkat lunak.

Parameter Teknis

General Parameters
Module Consumption	78mA@24VDC
System Power	19.2~28.8VDC (Nominal: 24VDC) Anti-inversion protection: support
Internal Bus Supply Current	Max.2A@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Field Power Current	Max. DC 8A
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
The Maximum Number of Expansion Modules	32
Diagnosis Function	Communication diagnostics, extended module status diagnostics
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1198380mm
Product Certification	CE Certification

Communication Parameters
Protocol	Modbus TCP server
Interface	2*RJ45, integrated switch capabilities
Line Length	Maximum 100m (segment length) between 2 sites
Transmission Speed	10/100 Mbit/s, full-duplex
Auto-negotiation	Support
Automatic MDI/MDIX	Support
Maximum Number of Input/Output Bytes	Input: 8192 Bytes Output: 8192 BytesThe maximum number of input and output: 8192 Bytes
Redundancy Mode	Not supported
Maximum Number of Client Connections	10
TCP Timed Maintenance	Support
Modbus Watchdog	Support
Modbus Function Code	01/02/03/04/05/06/15/16/23
IP Address Setting	Dial switch or IO Config software
Default IP Address	192.168.1.100
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge±6kV, Air discharge±8kV, Performance level A; SURGE: Common mode ±2kV, Differential mode±1kV, Performance level A; EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Apa saja fitur Modbus TCP yang didukung oleh DN-8031, dan berapa banyak klien dan modul I/O yang dapat dihubungkan?

J: DN-8031 bertindak sebagai server TCP Modbus standar, mendukung kode fungsi 01/02/03/04/05/06/15/16/23. Ini dapat menangani hingga 10 klien secara bersamaan dan memperluas hingga 32 modul I/O, dengan total kapasitas data proses hingga 8,192 byte—ideal untuk aplikasi kontrol kepadatan tinggi.

T：Bagaimana DN-8031 memastikan keandalan komunikasi dan stabilitas sistem?

J：Menampilkan bus backplane redundan berkecepatan tinggi dengan siklus penyegaran beban penuh hanya 0,6 ms, modul ini menyediakan isolasi lengkap antara bus internal, daya sistem, dan daya lapangan. Ini juga mencakup pengawas Modbus, diagnostik komunikasi, dan pemantauan status modul yang diperluas untuk mencegah kegagalan komunikasi dan gangguan eksternal

T: Apakah DN-8031 mendukung commissioning tanpa perangkat lunak dan pemeliharaan cepat?

J: Ya. Layar OLED terintegrasi menampilkan parameter utama—seperti alamat IP, status stasiun, dan beban komunikasi—tanpa memerlukan perangkat lunak konfigurasi. Terminal penjepit pegas yang dapat dipasang secara terhuyung-huyung (ukuran kabel pendukung dari 0,2 hingga 1,5 mm² / AWG 24–16) memungkinkan pemasangan tanpa alat dan penggantian modul dengan cepat, sehingga sangat menyederhanakan pemeliharaan di lokasi.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
