Model No: DT-7221

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsi Produk

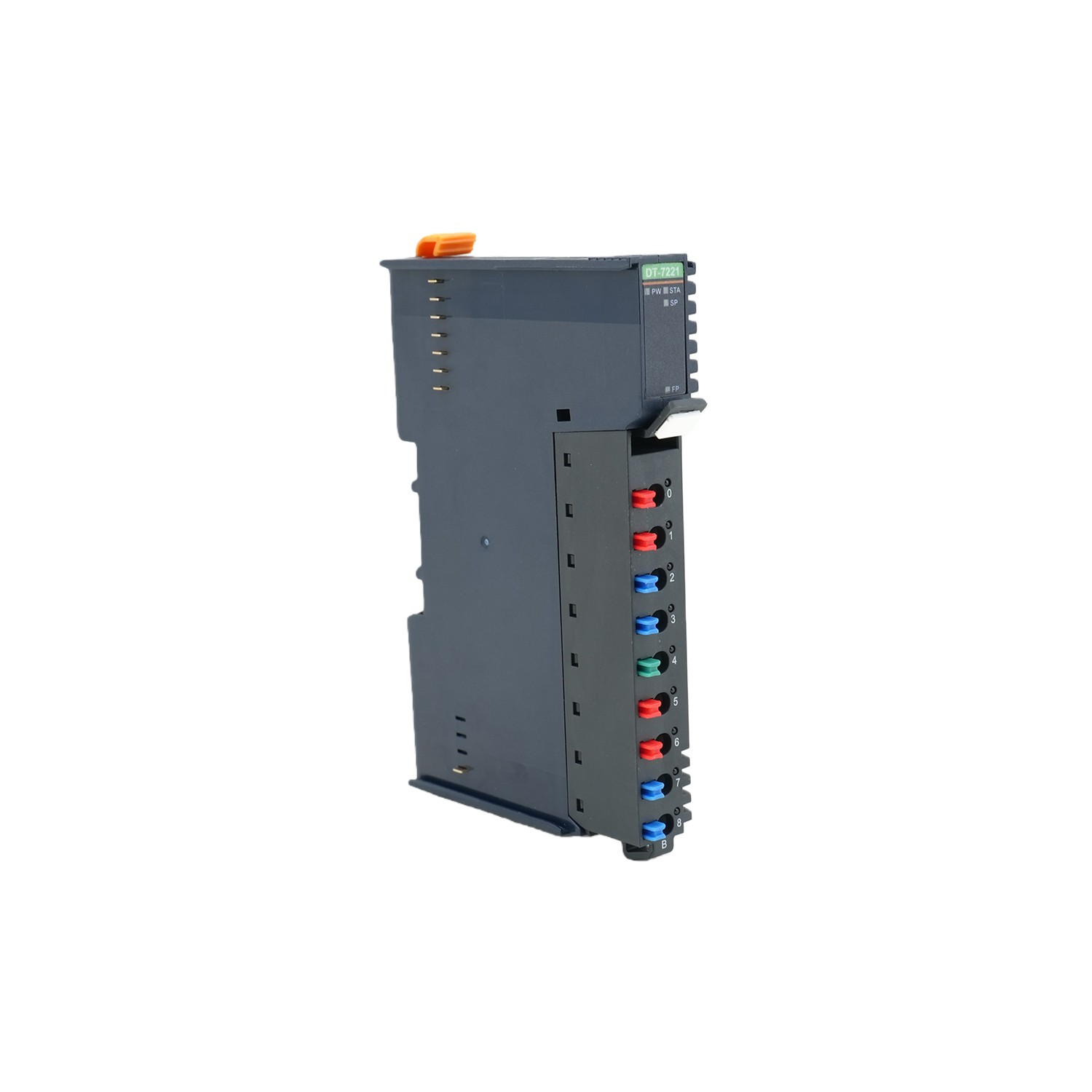

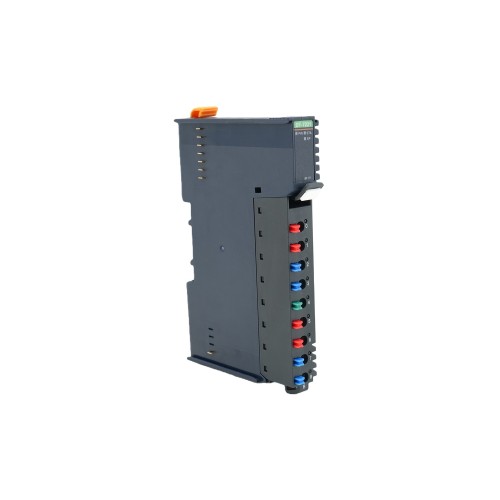

Modul Ekspansi Tenaga Sistem dan Tenaga Lapangan DT-7221

Modul Ekspansi Daya 5V/2A

Fitur Modul

Dalam penerapan I/O terdistribusi, pengguna sering kali menghadapi penurunan voltase, gangguan sinyal, atau ketidakstabilan sistem yang disebabkan oleh pembagian daya antara logika kontrol dan perangkat lapangan—atau menggunakan pasokan daya eksternal yang mempersulit pemasangan kabel dan pemeliharaan. Modul Ekspansi Daya DT-7221 dari Sichuan Odot Automation memecahkan tantangan ini dengan elegan. Menempati satu slot backplane, ia menghasilkan 2A @ 5VDC untuk daya sistem dan hingga 8A untuk daya medan, dengan pemisahan lengkap antara sirkuit kontrol dan medan untuk menghilangkan interferensi dan memastikan pengoperasian yang stabil. Hal ini menjadikannya ideal untuk aplikasi I/O dengan kepadatan tinggi seperti jalur perakitan otomotif, gudang cerdas, pabrik pengolahan air, dan stasiun pemantauan energi—di mana banyak modul digital/analog, encoder, atau relay memerlukan daya khusus dan kuat. Modul ini dikonfigurasi melalui perangkat lunak teknis dan menyediakan satu slot di sasis, sehingga memungkinkan penganggaran daya yang tepat selama perancangan sistem. Sebagai komponen manajemen daya inti dari platform otomatisasi terbuka ODOT, DT-7221 menyederhanakan arsitektur kelistrikan, mengurangi komponen eksternal, dan secara signifikan menurunkan risiko waktu henti akibat kekurangan daya—menghadirkan solusi kontrol industri yang lebih bersih, andal, dan ramah layanan. Kata kunci: DT-7221, modul ekspansi daya, daya sistem 5V/2A, daya medan 8A, Otomasi ODOT, isolasi daya I/O, sistem kendali industri, manajemen daya backplane.

Parameter Teknis

General Parameters
Current Consumption	25mA@5VDC
System Power	19.2~28.8VDC (Nominal: 24VDC) Anti-inversion protection: support
Current of System Power	Max.2A
Filed Power	19.2~28.8VDC (Nominal: 24VDC)
Current of Field Power	Max.8A
Short Circuit Protection	Support
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Configuration	CE Certification
Diagnosis Function	File power fault: support System power fault: support 2V power supply undervoltage/overvoltage fault: support
Environment parameters
Horizontal Installation Operating Temperature	-35℃~70℃
Vertical Installation Operating Temperature	-35℃~60℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Apa fungsi modul DT-7221?

J:DT-7221 adalah modul ekspansi daya serbaguna yang menyediakan daya sistem (5VDC/2A) untuk sirkuit logika internal dan daya medan (hingga 8A) untuk perangkat I/O eksternal dalam sistem I/O jarak jauh industri.

T: Apakah DT-7221 perlu dikonfigurasi, dan apakah DT-7221 menempati slot di sasis?

J：Ya, DT-7221 harus disertakan dalam konfigurasi sistem dan menempati satu slot modul di sasis I/O. Konfigurasi yang tepat memastikan distribusi daya yang stabil dan kompatibilitas sistem.

T: Apa spesifikasi keluaran modul ekspansi daya DT-7221?

J:Modul ini menghasilkan 2A pada 5VDC untuk daya sistem dan mendukung arus hingga 8A untuk daya medan, sehingga cocok untuk memberi daya pada beberapa perangkat lapangan seperti sensor, aktuator, dan relai.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
