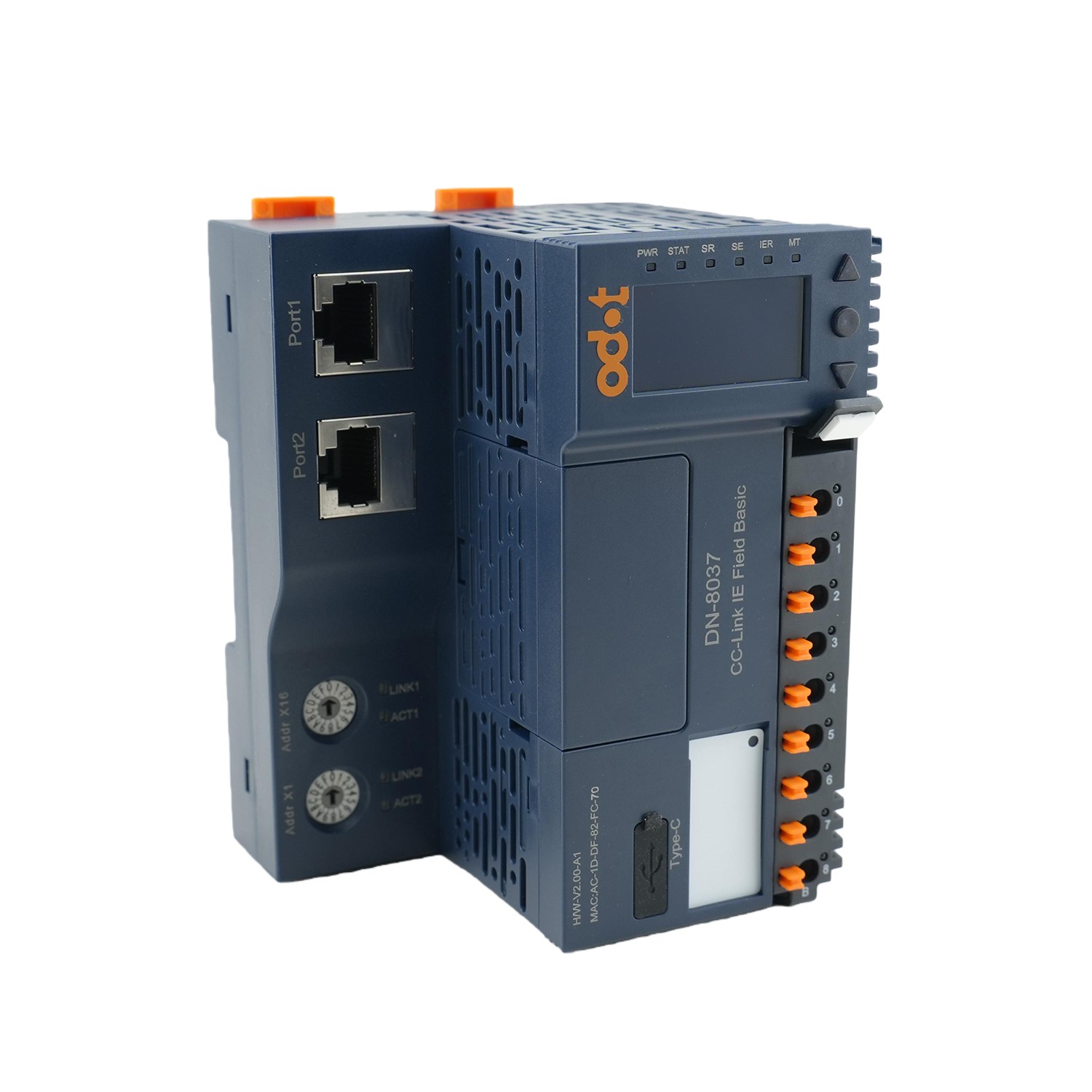

Adaptor Jaringan Dasar Bidang DN-8037 CC-Link IE

Fitur Modul

Adaptor Jaringan Dasar Lapangan DN-8037 CC-Link IE dari Sichuan Odot Automation adalah antarmuka komunikasi berkinerja tinggi yang dirancang untuk jaringan industri real-time dan andal. Dilengkapi dukungan kaskade sakelar port ganda, produk ini dapat menghubungkan hingga 32 modul I/O dan menangani kapasitas data 1024-bit RX/RY dan RWr/RWw 512 kata. Teknologi ini mendukung hingga 16 stasiun jarak jauh dalam jarak 100 meter dan mencapai siklus penyegaran muatan penuh yang sangat cepat hanya 0,6 ms melalui bus backplane redundan berkecepatan tinggi—ideal untuk aplikasi yang sangat mendesak dalam perakitan otomotif, mesin pengemasan, peralatan semikonduktor, dan lini produksi yang fleksibel. Modul ini menggunakan terminal penjepit pegas yang dapat dicolokkan (0,2–1,5 mm²) untuk pengkabelan cepat dan menyediakan isolasi lengkap antara bus internal, daya sistem, dan daya medan untuk memastikan kekebalan EMI yang kuat. LED status internal dan layar OLED terintegrasi memungkinkan tampilan parameter utama di perangkat—seperti alamat IP, nomor stasiun, dan status tautan—tanpa memerlukan perangkat lunak eksternal, sehingga mempercepat proses commissioning dan pemecahan masalah secara signifikan. Sebagai simpul komunikasi inti dalam ekosistem otomasi terbuka ODOT, DN-8037 menjembatani PLC utama dan I/O terdistribusi dengan konektivitas bandwidth tinggi yang deterministik, memungkinkan sistem produksi yang lebih cerdas, lebih gesit, dan dapat dipelihara.

Parameter Teknis

General Parameter
Current Consumption	93mA@24VDC
System Power	19.2~28.8VDC (Nominal: 24VDC) Anti-inversion protection: support
Internal Bus Supply Current	Max.2A@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Field Power Current	Max. DC 8A
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
The Maximum Number of Expansion Modules	32
Diagnosis Function	Communication diagnostics, extended module status diagnostics
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1198380mm
Product Certification	CE Certification

Communication Parameters
Protocol	CC-Link IE Field Basic
Interface	2*RJ45, integrated switch capabilities
Line Length	Maximum 100m (segment length) between 2 sites
Transmission Speed	100 Mbps, full-duplex
RX/RY	Max. 1024 Bits
RWr/RWw	Max. 512 Words
Station Type	Remote equipment station
Number of Logical Stations Occupied	1~16
Site Alias Settings	DIP switch or software configuration
Diagnostic Feature	Communication diagnostics, extended module status diagnostics
Default IP Address	192.168.3.100

Environment Parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge±6kV, Air discharge±8kV, Performance level A; SURGE: Common mode ±2kV, Differential mode±1kV,Performance level A;EFT: ±2kV, Performance level A)

Tanya Jawab

T: Apa saja fitur jaringan CC-Link IE Field Basic yang didukung oleh DN-8037, dan berapa banyak modul I/O yang dapat diperluas?

J: DN-8037 sepenuhnya mematuhi protokol CC-Link IE Field Basic standar dan mendukung kaskade sakelar port ganda. Ini dapat memperluas hingga 32 modul I/O, dengan kapasitas RX/RY hingga 1.024 titik (64 bit per stasiun) dan kapasitas RWr/RWw hingga 512 kata (32 kata per stasiun), memungkinkan konfigurasi I/O yang fleksibel.

T：Apa saja fitur kinerja komunikasi dan keandalan sistem DN-8037?

J:Dengan fitur bus backplane redundan berkecepatan tinggi, DN-8037 mencapai siklus penyegaran beban penuh hanya 0,6 ms. Isolasi lengkap antara bus internal, daya sistem, dan daya medan mencegah interferensi eksternal mengganggu komunikasi. Ini juga mendukung diagnostik komunikasi dan pemantauan status modul yang diperluas untuk meningkatkan keandalan.

T： Apakah DN-8037 mendukung commissioning dan pemeliharaan cepat di lokasi?

J: Ya. Layar OLED terintegrasi menampilkan parameter utama—seperti nomor stasiun, alamat IP, dan status komunikasi—tanpa memerlukan perangkat lunak konfigurasi. Terminal penjepit pegasnya yang dapat dicolokkan (ukuran kabel pendukung dari 0,2 hingga 1,5 mm² / AWG 24–16) dan tata letaknya yang terhuyung-huyung memungkinkan pemasangan, pemeliharaan, dan penggantian modul yang mudah.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
