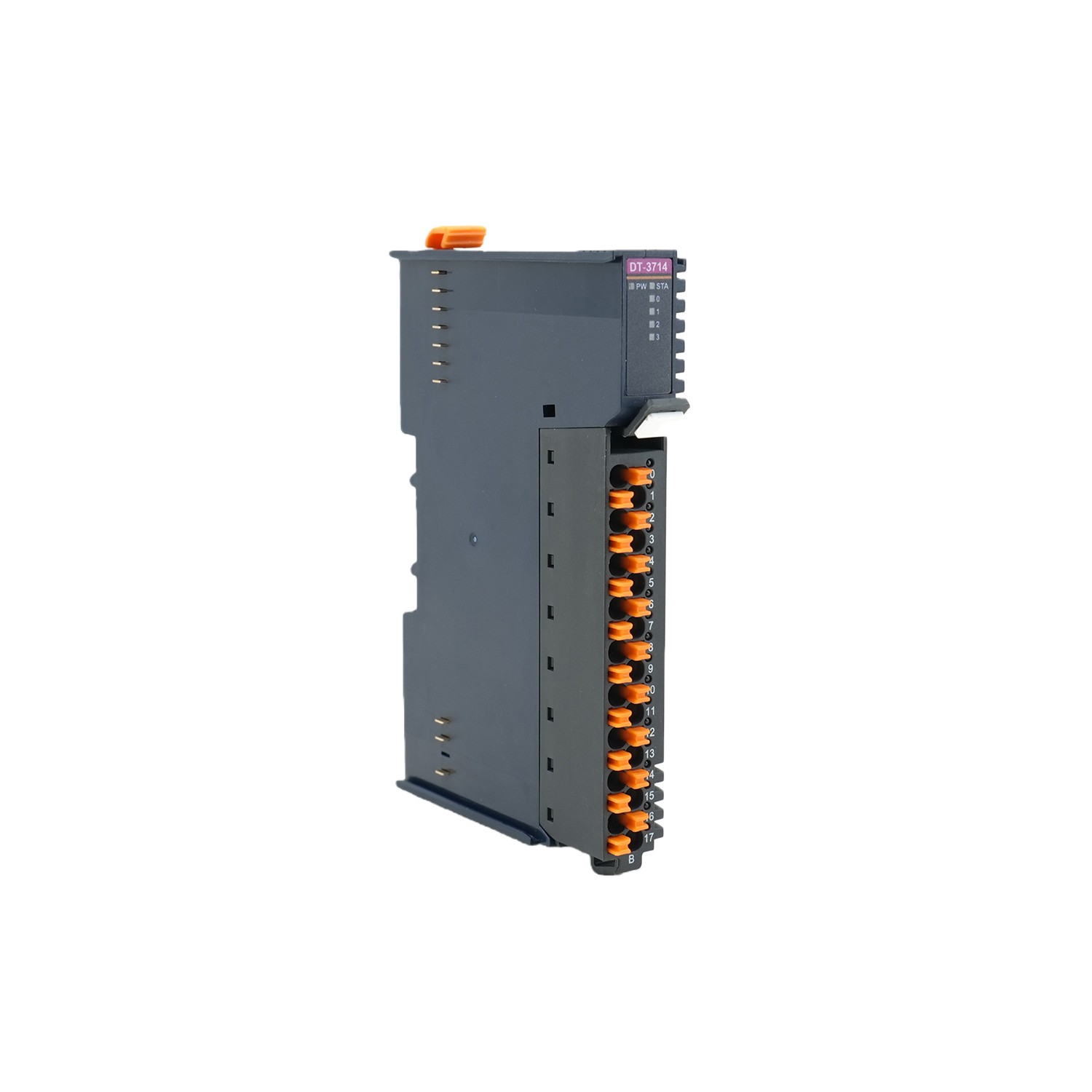

Modul Input RTD Analog DT-3714 4CH RTD-PT100

Modul Akuisisi Suhu 4 Saluran RTD-PT100

Fitur Modul

1. Modul mendukung penonaktifan saluran, mendukung PT-100 2-kawat atau 3-kawat.

2. Tingkat filter modul dapat disesuaikan.

3. Modul mendukung deteksi kesalahan (pemutusan, korsleting, luapan, aliran bawah, keadaan terminal).

4. Modul bus backplane redundan berkecepatan tinggi dengan blok terminal yang dapat dicolokkan.

Parameter Teknis

General Parameters
Current Consumption	39mA@5VDC
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Channel Number	4 Channels RTD-PT100 input
Input Range	2-wire or 3-wire
Measurement Range	-200~850℃
Resolution	16 bits (include the symbol bit)
Transition Time	360ms/4 channels (filter level is 0)
Linearity Error	≤±0.01%
Measurement Error	≤±0.6℃ (@25℃), ≤±1.5℃ (@-35℃~60℃)
Repeatability	≤±0.05% (@25℃)
Module Diagnosis	ADC fault: support Break/short circuit detection: support ADC conversion abnormal: support Overflow /Underflow: support
Unit of Measurement	Configurable, °C / °F / K
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T:Jenis sensor RTD apa yang didukung DT-3714, dan berapa banyak konfigurasi kabel yang tersedia?

J:DT-3714 mendukung sensor PT100 RTD dalam konfigurasi 2 kabel dan 3 kabel. Masing-masing dari empat salurannya dapat diaktifkan atau dinonaktifkan satu per satu sesuai kebutuhan.

T: Apakah modul DT-3714 menawarkan kemampuan diagnostik atau deteksi kesalahan?

J: Ya. Modul ini menyediakan deteksi kesalahan yang komprehensif, termasuk pemutusan sensor, korsleting, luapan, aliran bawah, dan pemantauan status terminal—memastikan pengukuran suhu dan keamanan sistem yang andal.

T: Dapatkah pengguna menyesuaikan pemfilteran sinyal pada DT-3714, dan fitur perangkat keras lain apa yang meningkatkan kinerjanya?

J：Ya, level filter untuk setiap saluran dapat disesuaikan untuk mengoptimalkan kekebalan kebisingan di lingkungan industri. Selain itu, modul ini dilengkapi dengan bus backplane redundan berkecepatan tinggi dan blok terminal yang dapat dicolokkan untuk kemudahan pemasangan, pemeliharaan, dan komunikasi yang kuat.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
