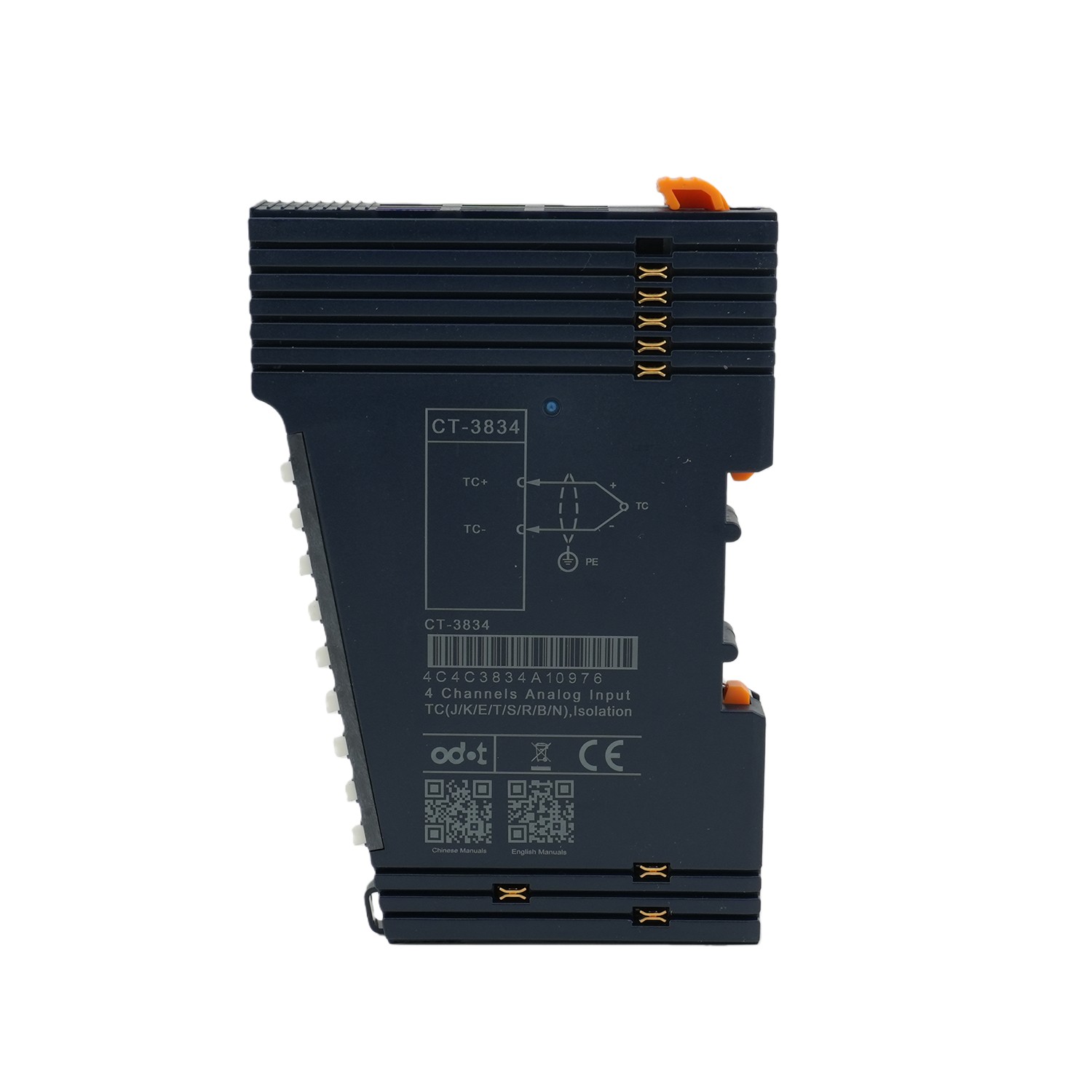

Modul akuisisi suhu termokopel TC 4 saluran CT-3834

Fitur modul

Modul ini mendukung akuisisi sinyal termokopel 4 saluran

Modul ini mendukung 8 jenis pengukuran suhu termokopel konvensional

Saluran masukan modul mendukung perlindungan tegangan lebih TVS

Resolusi ADC 24-bit (tipe Σ-δ)

Modul ini mendukung parameter filter yang dapat disesuaikan

Salurannya terisolasi

Parameter teknis

General parameters
Power	Max.170mA @ 5.0VDC
Isolation	The isolation voltage between channel and system power is AC500V The isolation voltage between channel and field power is AC500V The isolation voltage between channel and PE is AC500V The isolation voltage between channels is AC500V
Field power	Not used
Wiring	Max.1.0mm² (AWG 18) Max.0.2mm² (AWG 24)
Installation	35mm DIN-Rail
Size	1151475mm
Weight	60g
Environment parameter
Operating Temperature of Vertical Installation	-35℃~60℃
Operating Temperature of Horizontal Installation	-35℃~70℃
Relative Humidity	5~95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~95%RH (No Condensation)
Manufacture Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Input parameter
Channel Number	4 Channels
Indicator	4 input indicators
Sensor Type	J / K/ E / T / S / R / B / N type thermocouples
Acquisition Accuracy	±0.3% Full Scale，@25℃ ±0.5% Full Scale，@-35~70℃
Sampling Rate	10ms per channel
Filter Class	Adjustable
J Type	-210~1200℃
K Type	-270~1370℃
E Type	-270~1000℃
T Type	-270~400℃
S Type	-50~1760℃
R Type	-50~1760℃
B Type	100~1820℃
N Type	-270~1300℃
Data Format	16-Bit Signed Integer (Integer)
Diagnostic Function	-32767: No thermocouple model selected (that is, the channel is disabled) 32766：open circuit disconnection 32767：Temperature overflow -32768：Temperature underflow 32765: The ADC chip fault 32764: Cold-junction compensation transform fault value

Skenario aplikasi:

Aplikasi Khas

Tanya Jawab

T:Jenis termokopel apa yang didukung CT-3834?

J: TC-J/K/E/T/S/R/B/N.

T:Isolasi saluran?

J: Mendukung isolasi saluran-ke-saluran.

T: Aplikasi?

A: Kontrol tungku suhu tinggi, pemrosesan plastik, perlakuan panas.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
