Deskripsi Produk

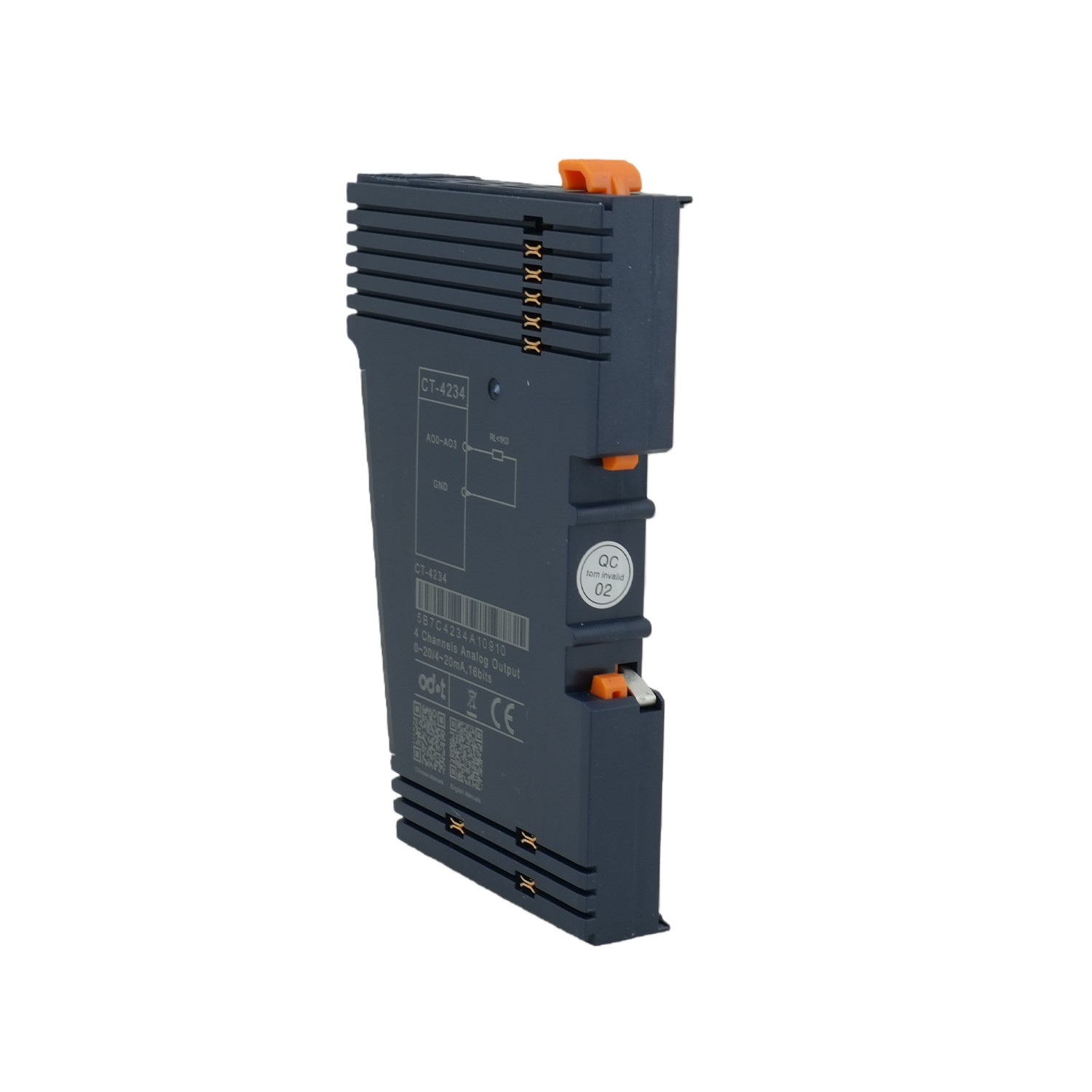

Modul Output Analog Saat Ini 4AO

Output analog 4 saluran/terminal tunggal 0&4-20mA/16-bit

Fitur modul

1. 2 rentang keluaran dapat diatur (0-20mA, 4-20mA)

2. Bus internal modul dan keluaran lapangan mengadopsi isolasi magnetik

3. Mode keluaran terminal tunggal dihubungkan bersama

Parameter Teknis

General Parameters
Power	Max.25mA@ 5.0Vdc
IO Bus Isolation	I/O to internal bus:magnetic isolation(2.5KVrms)
Wiring	Max.:AWG 18
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Environmental Parameters
Operating Temperature of Horizontal Installation	-35℃~70℃
Operating Temperature of Vertical Installation	-35℃~60℃
Relative Humidity	<95%RH(No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	<95%RH(No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Output Parameters
Channel Number	4 channels
Resolution Ratio	16Bit
Output Range	0-20mA/4-20mA
The Output Precision	>0.3%
Diagnostic Function	Disconnection or overload,field power supply eror
The common Terminal	0V grounded together,channels are not isolated
Conversion Time	2ms/all channels
Load	Max.IKΩ

Skenario aplikasi:

Tanya Jawab

T:Berapa rentang keluaran saat ini yang didukung modul keluaran analog ini, dan apakah dapat dikonfigurasi?

J:Modul ini mendukung dua rentang keluaran standar—0–20mA dan 4–20mA—dan memungkinkan pengguna untuk mengonfigurasi rentang tersebut berdasarkan kebutuhan aplikasi.

T: Apakah modul menyediakan isolasi listrik, dan jenis teknologi isolasi apa yang digunakan?

J: Ya, modul ini menggunakan isolasi magnetik antara bus internal dan output lapangan, yang secara efektif menekan interferensi mode umum dan meningkatkan kekebalan kebisingan dan keamanan sistem.

T: Apa yang dimaksud dengan “mode keluaran satu terminal yang dibumikan bersama”, dan bagaimana pengaruhnya terhadap perkabelan?

J:Mode ini berarti keempat saluran output analog berbagi terminal ground yang sama, menyederhanakan pengkabelan di lapangan dan mengurangi kerumitan dan biaya pemasangan—ideal untuk sistem kontrol di mana beberapa saluran berbagi referensi ground yang sama.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
