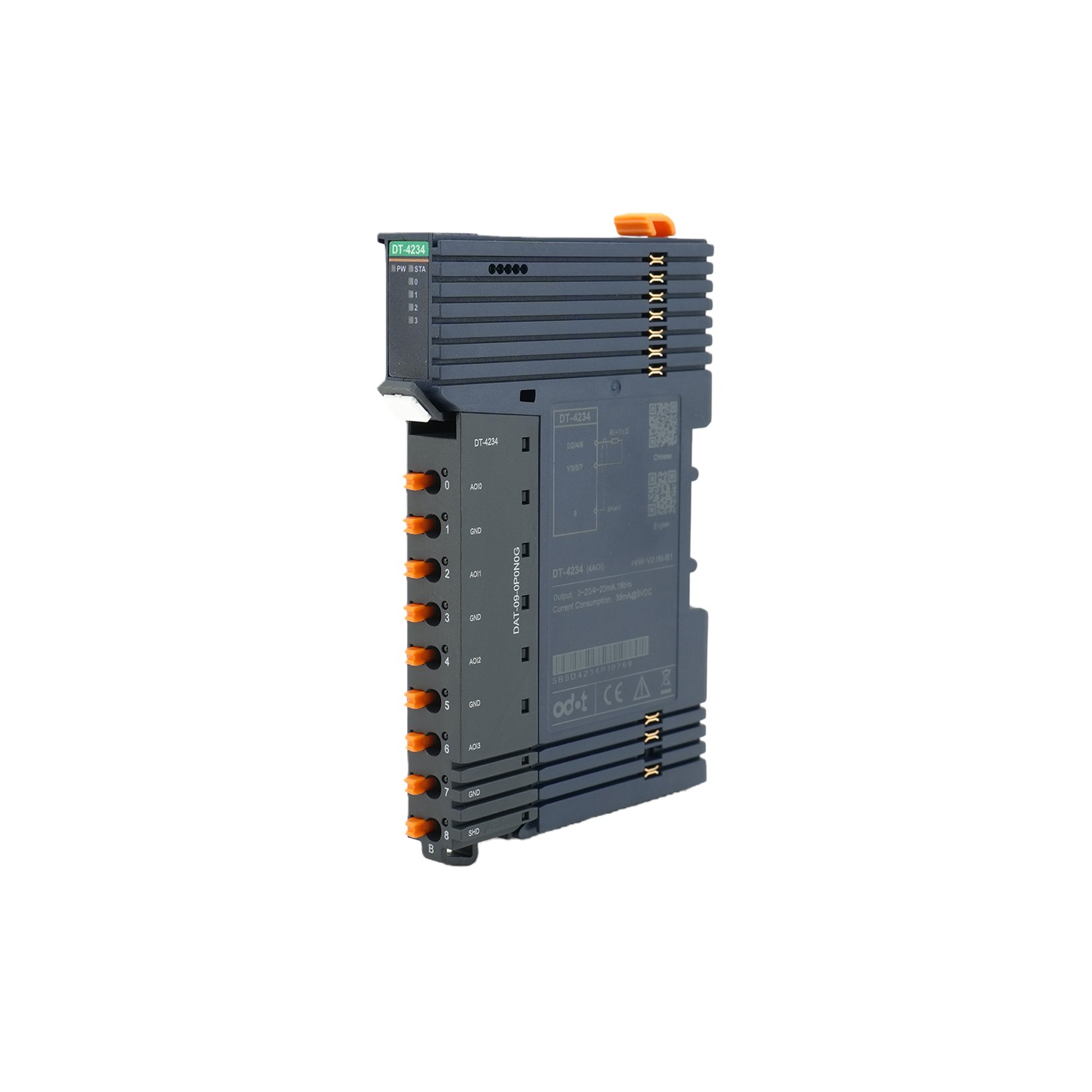

Modul Output Arus Analog DT-4234 4AO

Fitur Modul

Modul keluaran arus analog 4 saluran DT-4234 oleh Sichuan Odot dirancang untuk aplikasi industri yang menuntut transmisi sinyal presisi tinggi, kebal kebisingan 4–20mA atau 0–20mA. Ini memberikan 4 saluran keluaran arus independen, masing-masing dapat dikonfigurasi untuk rentang 0–20mA atau 4–20mA—ideal untuk katup kontrol penggerak, indikator jarak jauh, simulator pemancar, dan perangkat lapangan lainnya. Pembeda utamanya adalah isolasi kapasitif antara bus backplane internal dan output lapangan, yang menghilangkan loop tanah dan memastikan integritas sinyal bahkan di lingkungan yang bising secara elektrik (misalnya, di dekat VFD atau mesin bertegangan tinggi). Outputnya menggunakan arsitektur umum dan berujung tunggal, memastikan kompatibilitas luas dengan receiver industri standar dan menyederhanakan integrasi. Dibangun pada backplane bus redundan berkecepatan tinggi, modul ini mendukung penyegaran data cepat untuk kontrol loop tertutup yang responsif, sementara blok terminal yang dapat dicolokkan memungkinkan pemasangan kabel tanpa alat dan pemeliharaan hot-swappable—meminimalkan waktu henti produksi. DT-4234 telah berhasil diterapkan di pabrik proses kimia Eropa, sistem takaran pengolahan air di Amerika Utara, dan jalur pengisian makanan & minuman di Asia Tenggara, dan terintegrasi secara mulus dengan Siemens, Rockwell, dan platform PLC besar lainnya. Sesuai dengan standar CE dan EMC industri, modul ini menonjol sebagai modul keluaran arus presisi 16-bit dengan isolasi tinggi yang menghadirkan kontrol analog yang andal dan ramah pemeliharaan untuk integrator otomasi global.

Parameter Teknis

General Parameters
Current Consumption	35mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Output Parameters
Channel Number	8 channels current output
Resolution	16 bits
Output Range	0~20mA/4~20mA
Transition Time	1ms/4 channels (the filter level is 0)
Input Impedance	Max.500Ω
Linearity Error	≤±0.03%
Temperature Error	≤±0.005%/K
Repeatability	≤±0.05%
Measurement Error	±0.2% (@25℃), ±0.4% (@-35℃~60℃)
Diagnosis	24V power fault: support Line fault: support DAC communication fault: support
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Berapa rentang dan resolusi keluaran saat ini yang didukung modul DT-4234?

J:DT-4234 menawarkan 4 saluran keluaran arus analog, masing-masing dapat dikonfigurasi sebagai 0–20 mA atau 4–20 mA, dengan resolusi 16-bit—memenuhi persyaratan sinyal standar industri dan kebutuhan kontrol presisi tinggi.

T：Fitur isolasi dan keselamatan listrik apa yang terdapat pada DT-4234?

J:Modul ini menggunakan isolasi kapasitif untuk menyediakan pemisahan listrik yang andal antara bus internal dan output lapangan, yang secara efektif mencegah ground loop dan transien tegangan tinggi yang membahayakan keselamatan dan stabilitas sistem.

T: Apakah DT-4234 mudah dipasang dan dirawat?

J: Ya. Dibangun pada backplane bus redundan berkecepatan tinggi, bus ini dilengkapi terminal penjepit pegas yang dapat dicolokkan (ukuran kabel pendukung dari 0,2 hingga 1,5 mm² / AWG 24–16), memungkinkan pemasangan kabel cepat dan penggantian tanpa alat untuk pemasangan dan pemeliharaan yang efisien.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
