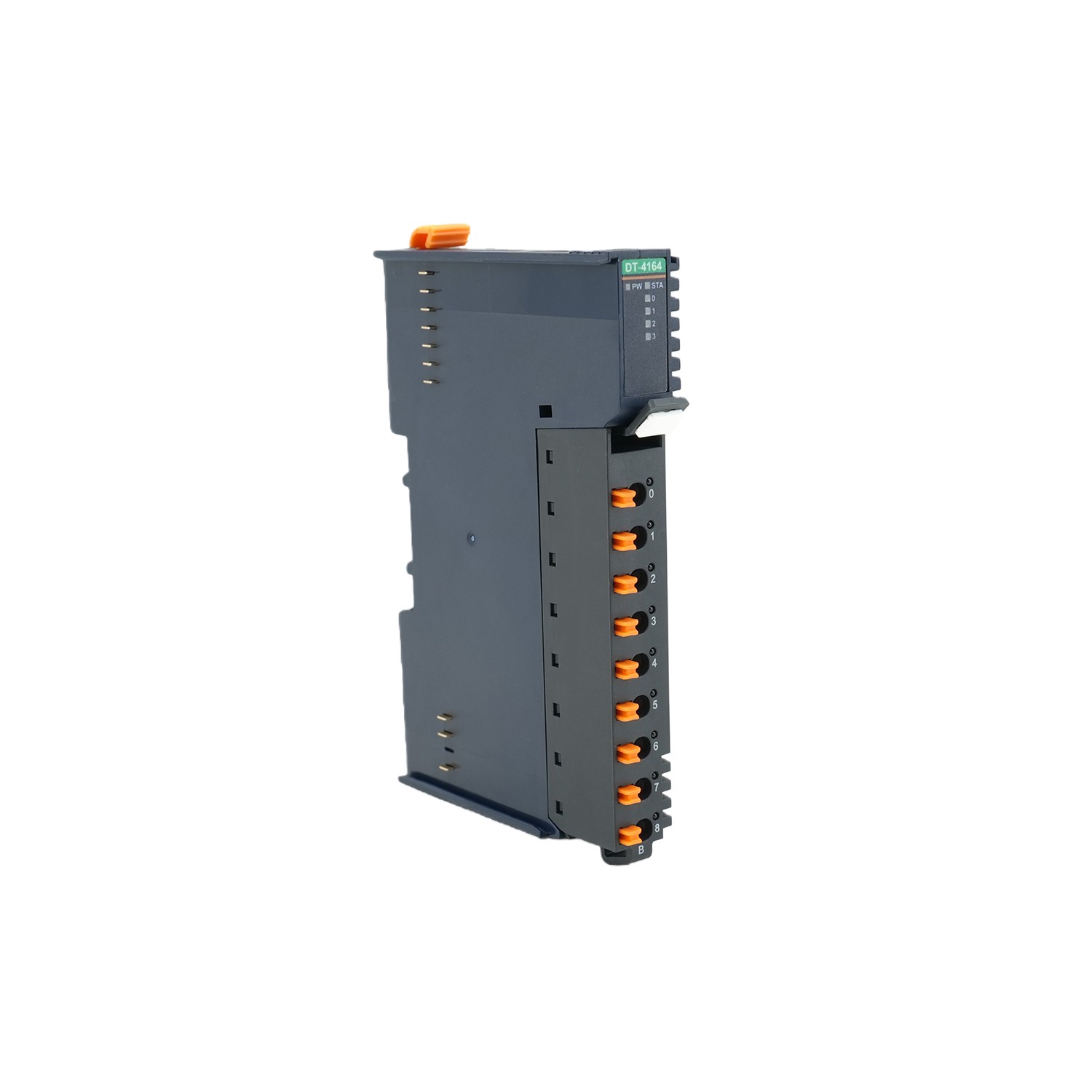

Modul Output Tegangan Analog DT-4164 4AO

Fitur modul

Modul keluaran tegangan analog 4 saluran DT-4164 oleh Sichuan Odot dirancang untuk aplikasi industri yang menuntut kontrol sinyal analog yang stabil dan presisi tinggi. Ini memberikan 4 saluran output tegangan independen dengan resolusi 16-bit, mendukung rentang standar industri: 0–5VDC, 0–10VDC, ±5VDC, dan ±10VDC—memungkinkan sinyal perintah yang akurat untuk VFD, penggerak servo, katup kontrol listrik, dan aktuator lainnya. Setiap saluran dilengkapi indikator LED khusus untuk visibilitas status waktu nyata, sehingga mempercepat diagnostik di tempat. Outputnya menggunakan arsitektur umum yang memiliki ujung tunggal, memastikan kompatibilitas luas dengan berbagai pengontrol industri dan perangkat lapangan. Dibangun pada backplane bus redundan berkecepatan tinggi, modul ini mencapai penyegaran data tingkat milidetik untuk kontrol loop tertutup yang responsif, sementara blok terminal yang dapat dicolokkan memungkinkan pemasangan kabel tanpa alat dan penggantian modul yang cepat—meminimalkan waktu henti selama pemeliharaan. DT-4164 telah berhasil digunakan dalam sistem kontrol suhu cetakan injeksi Eropa, peralatan pemrosesan laser Amerika Utara, dan platform otomatisasi bangunan pintar (BAS) Asia Tenggara, dan terintegrasi secara mulus dengan Siemens, Rockwell, dan ekosistem PLC besar lainnya. Sesuai dengan standar CE dan EMC industri, modul ini menonjol sebagai modul keluaran analog 16-bit dengan akurasi tinggi, mudah pemeliharaan, dan dapat dioperasikan untuk integrator otomasi global.

Parameter Teknis

General Parameters
Current Consumption	169mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Channel Number	8 channels voltage output
Resolution	16 bits
Output Range	0~5V/0~10V/ -5V~5V/ -10V~10V
Transition Time	1.5ms/8 channels
Short-circuit Current	15mA
Linearity Error	≤±0.03%
Temperature Error	≤±0.005%/℃
Repeatability	≤±0.05%
Measurement Error	±0.2% (@25℃), ±0.4% (@-35℃~60℃)
Diagnosis Function	DAC overheating fault: Support
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Berapa rentang dan resolusi keluaran tegangan yang didukung modul DT-4164?

J:DT-4164 menawarkan 4 saluran keluaran tegangan analog dengan rentang 0–5 VDC, 0–10 VDC, ±5 VDC, dan ±10 VDC yang dapat dipilih, semuanya pada resolusi 16-bit untuk aplikasi kontrol presisi tinggi.

T: Apa jenis sinyal keluaran DT-4164, dan apakah itu termasuk indikasi status?

J: Ini menggunakan konfigurasi keluaran umum berujung tunggal, dan setiap saluran dilengkapi indikator LED independen untuk pemantauan status keluaran waktu nyata—meningkatkan pemeliharaan sistem.

T：Apakah DT-4164 mudah dipasang dan diintegrasikan ke dalam sistem kontrol?

J: Ya. Dibangun pada backplane bus redundan berkecepatan tinggi, bus ini dilengkapi terminal penjepit pegas yang dapat dicolokkan (mendukung ukuran kabel dari 0,2 hingga 1,5 mm² / AWG 24–16), memungkinkan pemasangan kabel cepat dan penggantian tanpa alat untuk penerapan dan pemeliharaan yang efisien.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
