Deskripsi Produk

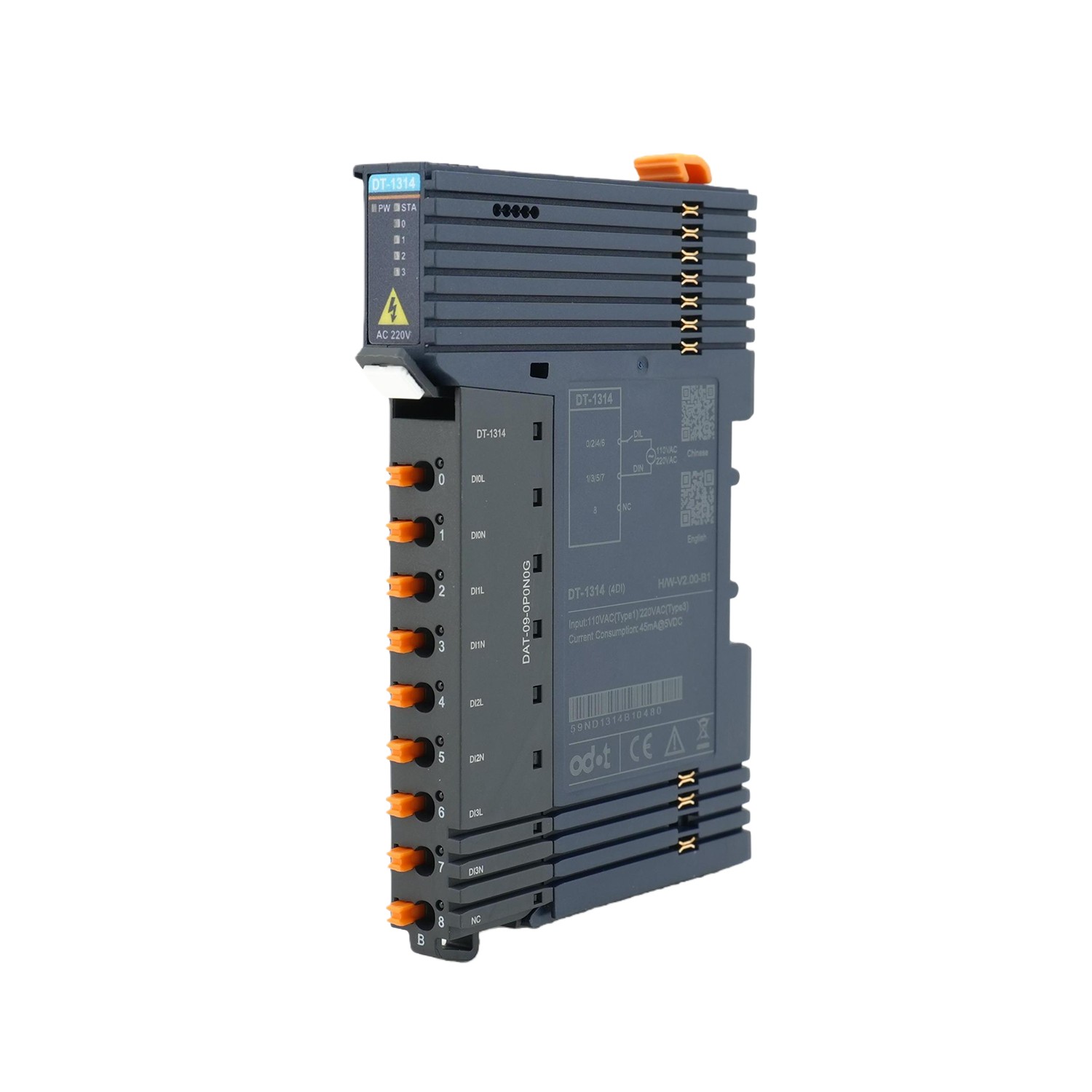

Modul Masukan Digital DT-1314 4DI

Fitur Modul

Modul input digital 4 saluran DT-1314 oleh Sichuan Odot dirancang untuk perolehan sinyal digital 110VAC/220VAC yang andal di lingkungan industri yang keras, secara langsung mengatasi masalah global seperti kebisingan listrik, crosstalk saluran, pentalan kontak, dan waktu henti pemeliharaan yang lama. Mendukung 4 input terisolasi saluran-ke-saluran yang independen, ia menerima sinyal dari kontak kering atau output aktif (misalnya, relai, sakelar jarak) dan bekerja secara lancar dengan sensor digital 2 kabel dan 3 kabel. Isolasi galvanik penuh antar saluran menghilangkan loop tanah dan menekan interferensi mode umum, sehingga memastikan integritas sinyal. Modul ini dilengkapi fungsi penahan sinyal input yang dapat dikonfigurasi—menyaring obrolan kontak dan lonjakan sementara untuk menghasilkan status logika yang bersih dan stabil. Empat indikator LED khusus memberikan umpan balik status visual secara instan, sedangkan backplane bus redundant berkecepatan tinggi dan blok terminal yang dapat dicolokkan memungkinkan penyegaran data tingkat milidetik dan pemeliharaan tanpa alat, sehingga meminimalkan pemadaman yang tidak direncanakan. Terbukti dalam sistem pemantauan daya Timur Tengah, interlock keselamatan pabrik semen Asia Tenggara, dan panel kontrol HVAC Eropa Timur, DT-1314 terintegrasi dengan lancar dengan platform PLC utama dan mematuhi standar CE dan keselamatan industri. Sebagai modul input digital 220VAC yang kuat dan mudah diterapkan, modul ini memberikan kinerja I/O yang dapat diandalkan untuk aplikasi energi, manufaktur, dan infrastruktur global.

Parameter Teknis

General Parameters
Current Consumption	45mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Number of Channels	4 Channels input
Indicator	4 Channels indicators
Input Characteristics	IEC 61131, Type 1@110VAC/ Type 3@220VAC
Voltage Frequency	AC（47 Hz to 63 Hz）
Rated Value	100~240VAC
Signal “0 ”	0~40VAC
Signal “ 1 ”	74~264VAC
OVC	Ⅱ
Input Delay	OFF to ON: Max.4ms ON to OFF: Max. 10ms
Channel Isolation	Isolation
Environment Parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Pollution Degree	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±8kV, Air discharge ± 15kV, Performance level B SURGE: Common mode±3kV, Performance level B EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Tegangan input apa yang didukung modul DT-1314, dan perangkat bidang apa yang dapat dihubungkan dengannya?

J:DT-1314 mendukung 4 saluran input digital yang kompatibel dengan 110VAC atau 220VAC. Ia dapat secara langsung memperoleh sinyal dari perangkat lapangan—seperti kontak relai, kontaktor, atau tombol tekan—melalui kontak kering atau keluaran aktif, dan bekerja dengan sensor digital 2 kabel dan 3 kabel.

T：Fitur keselamatan listrik dan kekebalan kebisingan apa yang ditawarkan DT-1314?

J:Keempat saluran diisolasi sepenuhnya satu sama lain untuk mencegah crosstalk. Dikombinasikan dengan bus backplane redundan berkecepatan tinggi, blok terminal yang dapat dicolokkan, dan waktu penahanan sinyal input yang dapat dikonfigurasi, modul ini memastikan pengoperasian yang aman dan stabil di lingkungan industri bertegangan tinggi.

T: Bagaimana cara memantau status input DT-1314, dan apakah mudah dipasang dan dirawat?

J:Setiap saluran memiliki indikator LED khusus untuk visibilitas status waktu nyata. Dengan terminal penjepit pegas yang dapat dicolokkan, modul ini memungkinkan pemasangan kabel dengan cepat dan penggantian tanpa alat—sangat menyederhanakan pemasangan, commissioning, dan pemeliharaan di lokasi.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
