Deskripsi Produk

Atribut Produk

Model No: DT-122F

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Modul NPN input digital 16 saluran ODOT DT-122F Dijelaskan(1)(1)_20260116_14580547

Mengungkap Masa Depan- Sorotan ODOT dari SPS205



Deskripsi Produk

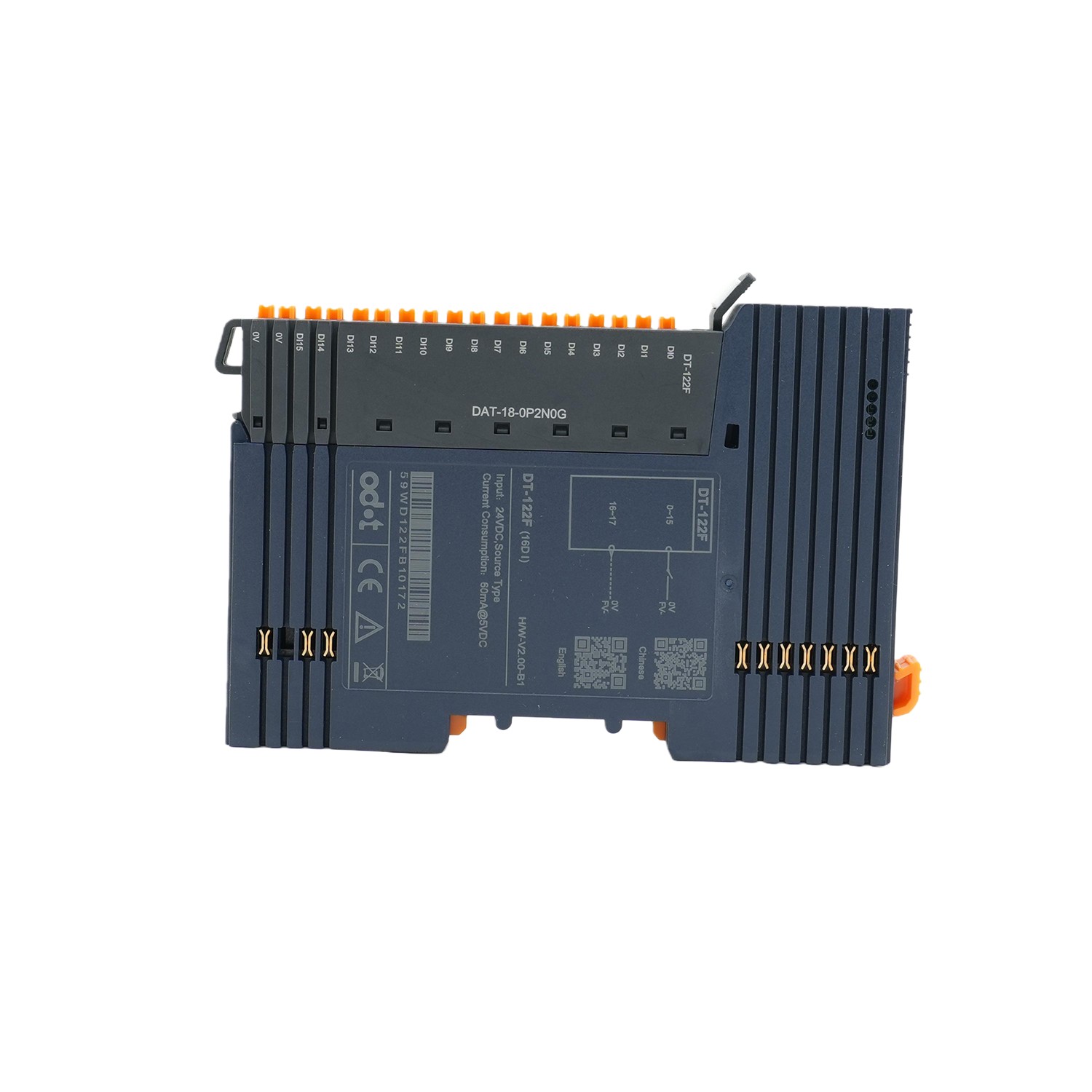

Modul Input Digital DT-122F 16DI NPN

Fitur Modul

DT-122F menyediakan 16 saluran input digital terisolasi untuk sensor NPN 24VDC, dengan logika aktif tingkat rendah. Ia menerima sinyal dari sensor digital 2-kawat atau 3-kawat, serta kontak kering atau keluaran aktif dari perangkat lapangan. Setiap saluran dilengkapi indikator LED individual dan mendukung waktu penahanan sinyal yang dapat dikonfigurasi untuk meningkatkan keandalan.

Dilengkapi dengan backplane bus redundant berkecepatan tinggi dan blok terminal yang dapat dicolokkan, modul ini memastikan penyegaran data yang cepat, instalasi yang mudah, dan pemeliharaan yang disederhanakan—ideal untuk lingkungan otomasi industri yang menuntut.

Parameter Teknis

General Parameters
Current Consumption	60mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Number of Channels	16 channels input
Indicator	16 channel indicators
Input Characteristics	IEC 61131 ，Type 3
Signal “0”	-5~30VDC (reference potential FV+)
Signal “1”	-30~-11VDC (reference potential FV+)
Minimum Voltage	-30VDC
Maximum Voltage	30VDC
Input Delay	OFF to ON: Max.500μs ON to OFF: Max.500μs
Environment Parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Jenis sensor dan sinyal input apa yang kompatibel dengan modul DT-122F?

J:DT-122F memiliki 16 saluran input digital yang dirancang untuk sensor NPN, di mana sinyal tingkat rendah (0V) aktif. Mendukung kontak kering, output aktif, dan sensor digital 2 kabel dan 3 kabel—sehingga ideal untuk akuisisi sinyal di bidang industri.

T: Bagaimana DT-122F memastikan penangkapan sinyal input yang andal?

J: Ini memiliki fungsi penahan sinyal masukan yang dapat dikonfigurasi dan dapat mengunci pulsa berdurasi pendek sekalipun. Setiap saluran juga memiliki indikator LED independen untuk visibilitas status real-time, menyederhanakan commissioning dan pemecahan masalah.

T：Apakah DT-122F mudah dipasang dan diintegrasikan ke dalam sistem kontrol?

J: Ya. Dibangun pada bus backplane redundan berkecepatan tinggi, modul ini menggunakan terminal penjepit pegas yang dapat dicolokkan (ukuran kabel pendukung dari 0,2 hingga 1,5 mm² / AWG 24–16), memungkinkan pemasangan kabel yang cepat dan penggantian tanpa alat untuk pemasangan dan pemeliharaan yang efisien.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
