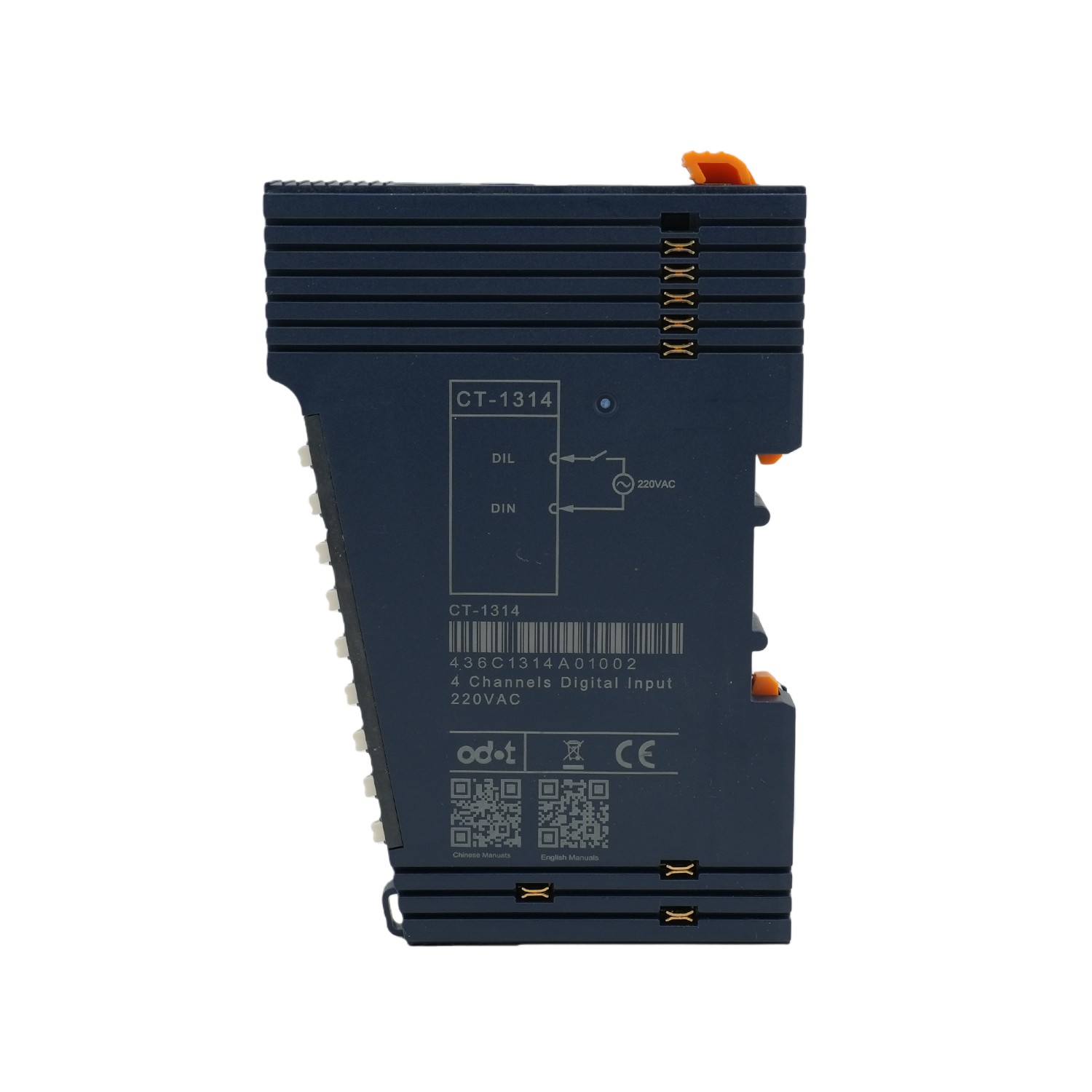

CT-1314 4 saluran input digital/220VAC

Fitur modul

CT-1314 adalah modul input digital 4 saluran dari Sichuan ODOT Automation System Co., Ltd., yang dirancang untuk lingkungan industri bertegangan tinggi. Ia menerima input 220VAC dan antarmuka dengan kontak kering, output aktif, atau sensor digital 2-/3-kabel. Keempat saluran saling terisolasi (3000VAC) dan diisolasi secara opto dari bus internal untuk meningkatkan keamanan dan kekebalan kebisingan. Setiap saluran dilengkapi indikator LED, pemfilteran sinyal yang dapat dikonfigurasi, dan waktu penahanan input yang dapat disesuaikan. Dengan sub-modul penghitungan opsional, setiap saluran mendukung penghitung 32-bit independen (frekuensi penghitungan <10 Hz), dengan mode penghitungan, arah, dan urutan transmisi byte yang ditentukan pengguna.

Parameter teknis

General Parameters
Power Consumption	Max.33mA @ 5.0VDC/25℃
Isolation	The isolation voltage between the I/O channel and the system power supply: AC3000V Isolation voltage between the I/O channel and PE: AC 3000V Isolation voltage between I/O channels: AC 3000V
Field Power	\
Wiring	Max.: AWG 18 Min.: AWG 24
Installation Method	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~60℃
Operating Temperature of Horizontal Installation	-35℃~70℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Input Parameters
Channel Number	4 channel inputs
LED Indicator	4-channel input indicator 4 panel indicators 1 power indicator 1 dual-color indicator
Input Type	Conforms to IEC 61131-2 Type3 input type
Overvoltage category	OVC II
Opening Voltage	159VAC~264VAC
Turn-off Voltage	0VAC~40VAC
Nominal Voltage	230VAC
Opening Current	Min.7mA/channel@220VAC/25℃
Input Impedance	>32kΩ
Input Delay	OFF to ON:Max.8ms ON to OFF:Max.20.5ms
Filtering Time	Default 20ms
Counting Frequency	<10Hz

Skenario aplikasi:

Tanya Jawab

T: Tegangan input dan jenis sinyal apa yang didukung modul CT-1314? Apakah cocok untuk sensor bidang industri?

J: CT-1314 mendukung 4 saluran input digital 220VAC, kompatibel dengan kontak kering atau sinyal keluaran aktif, dan bekerja dengan sensor digital 2 kabel dan 3 kabel—dirancang khusus untuk lingkungan industri bertegangan tinggi.

T：Fitur keamanan listrik dan kekebalan kebisingan apa yang ditawarkan CT-1314?

J:Setiap saluran diisolasi hingga 3000VAC, dan kopling optik mengisolasi bus internal dari input lapangan. Dikombinasikan dengan pemfilteran input yang dapat dikonfigurasi dan waktu penahanan sinyal, modul ini memastikan pengoperasian yang stabil bahkan dalam lingkungan industri dengan kebisingan tinggi.

T: Apakah CT-1314 mendukung fungsi penghitungan? Bagaimana spesifikasi kinerjanya?

J：Ya, dengan sub-modul penghitungan opsional, setiap saluran mengaktifkan penghitung 32-bit dengan frekuensi penghitungan maksimum 10 Hz, dan memungkinkan konfigurasi independen mode penghitungan, arah, dan urutan transmisi byte.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
