Deskripsi Produk

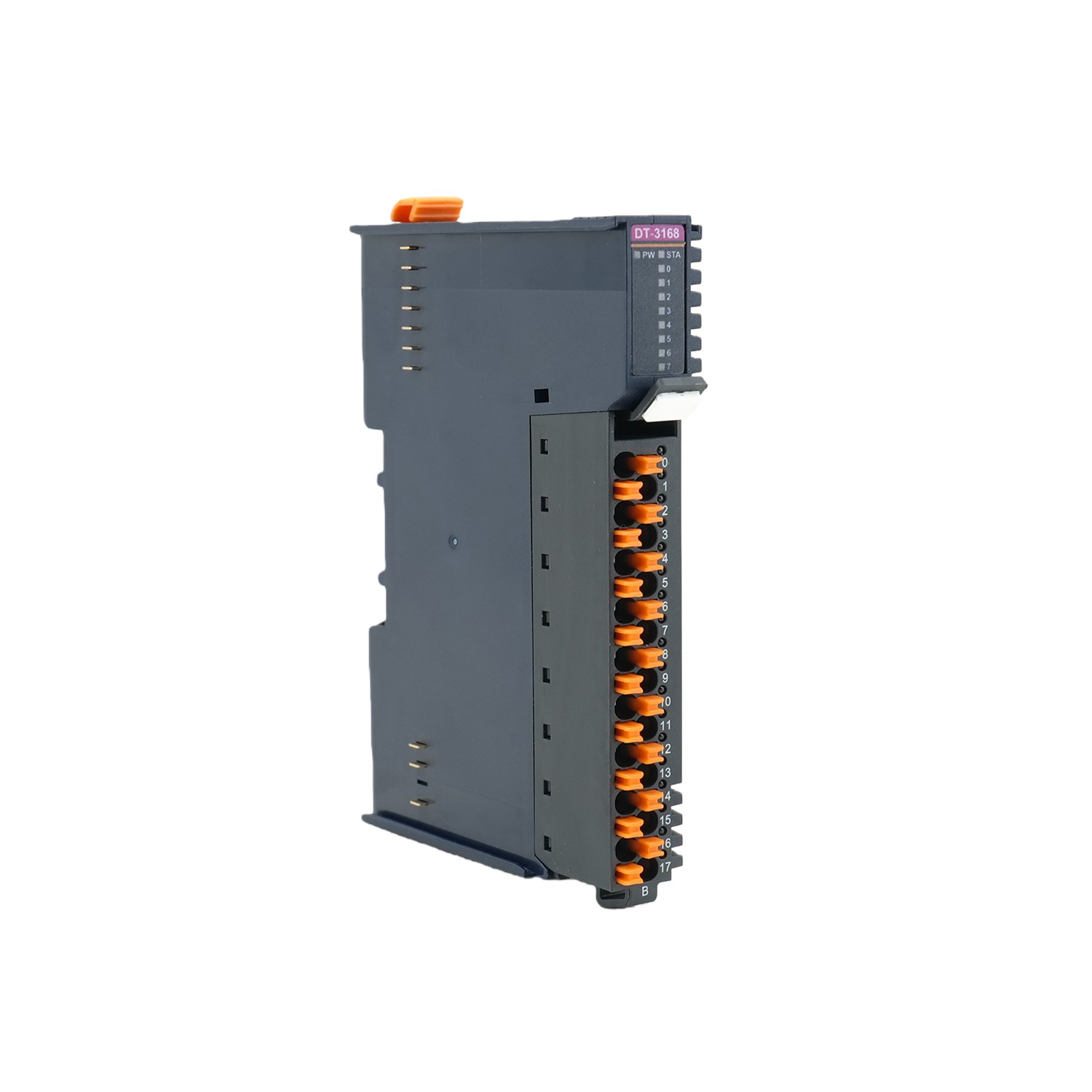

Modul Input Tegangan Analog DT-3168 8AI

DT-3168 adalah modul input tegangan analog 8 saluran dari Sichuan ODOT Automation System Co., Ltd., penyedia solusi I/O industri tepercaya di seluruh dunia. Mendukung input 0–5 VDC, 0–10 VDC, ±5 VDC, dan ±10 VDC dengan resolusi 16-bit dalam konfigurasi common-ground berujung tunggal. Setiap saluran dilengkapi indikator LED, pemfilteran sinyal yang dapat dikonfigurasi, dan kontrol aktifkan/nonaktifkan independen. Modul ini menggunakan bus backplane redundan berkecepatan tinggi dan blok terminal yang dapat dipasang untuk pemasangan yang andal dan fleksibel.

Parameter Teknis

General Parameters
Current Consumption	157mA@5VDC
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification

Input Parameters
Channel Number	8 channels voltage input
Input Voltage Range	0~5VDC/0~10VDC/±5VDC/±10VDC
Resolution	16 bits (include the symbol bit)
Transition Time	3.87ms/8 channels (filter level is 0)
Input Impedance	100kΩ
Linearity Error	≤±0.01%
Temperature Error	≤±0.005%/K
Repeatability	≤±0.05% (@25℃)
Measurement Error	≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃)
Module Diagnosis	ADC Fault: support Overflow/Underflow: support

Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Berapa banyak saluran input tegangan yang didukung modul DT-3168?

J: Modul DT-3168 mendukung 8 saluran input tegangan, masing-masing dengan indikator status LED independen.

T: Berapa rentang input tegangan yang didukung modul DT-3168?

J: Mendukung empat rentang input: 0–5 VDC, 0–10 VDC, ±5 VDC, dan ±10 VDC, dengan resolusi 16-bit.

T: Apakah modul DT-3168 mendukung konfigurasi saluran independen dan pemfilteran sinyal?

J： Ya, setiap saluran dapat diaktifkan atau dinonaktifkan secara independen, dan waktu filter dapat dikonfigurasi pengguna untuk menyesuaikan dengan berbagai kondisi kebisingan di lingkungan industri.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
