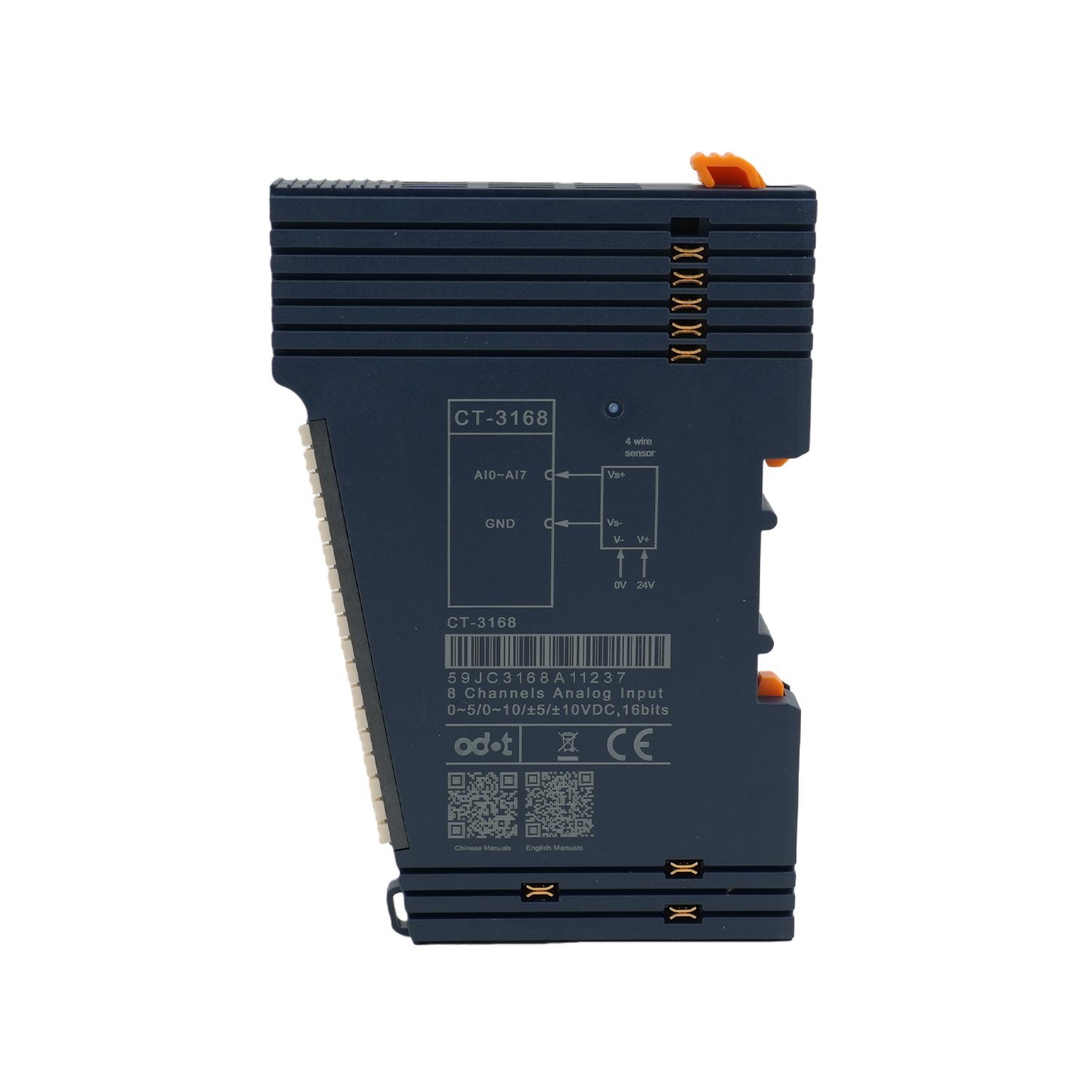

Modul Input Analog Tegangan CT-3168 8AI

Fitur modul

1. Modul ini mendukung 8 saluran input sinyal tegangan

2. Modul dapat mengumpulkan 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, dengan resolusi 15-bit atau 16-bit

3. Modul dilengkapi dengan 8 indikator LED saluran input analog

4. Sinyal input modul adalah input grounding umum berujung tunggal

5. Waktu filter dapat diatur

6. Saluran bisa dinonaktifkan secara mandiri

Parameter Teknis

Output Parameters
Power	Max.120mA @ 5.0VDC
Isolation	I/O to internal bus isolation voltage AC 500V The isolation voltage between I/O and PE is AC 500V
Field power	Not used
Wiring	Max.: AWG 18;Min.: AWG 24
Installation	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5%~95% RH(No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5%~95% RH(No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Input Parameter
Channel Number	8 channel voltage input
LED Indicator	8 channel input indicators
Input Voltage Range	0~5VDC, 0~10VDC, ±5VDC, ±10VDC
Resolution	15Bit/16Bit
Accuracy	±0.3% @ 25℃;±0.5% @ -35~60℃
Sampling Speed	1ms/8 channels
Output Impedance	1MΩ
Common Terminal	Common Grounding Input
Channel Disable	supported
Diagnostic Function	Channel disabled fault value: -32767 Overflow: 32767 (Overflow failure value supported only in standard mode) Underflow: -32768(Underflow fault value supported only in standard mode)

Skenario aplikasi:

Tanya Jawab

T:Jenis sinyal apa yang didukung CT-3168?

A：0~5V DC / 0~10V DC / ±5V DC / ±10V DC, resolusi 15-bit atau 16-bit, akurasi ±0,3%-0,5%.

T: Berapa banyak sinyal analog yang dapat diperoleh CT-3168 secara bersamaan?

J:mendukung 8 saluran input sinyal tegangan.

T：Berapa kisaran suhu pengoperasian CT-3168?

A：-40~85℃, menjaga akurasi ±0,5%.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
