Model No: CT-3268

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Seri SPS-C IO_20260119_11180739



Deskripsi Produk

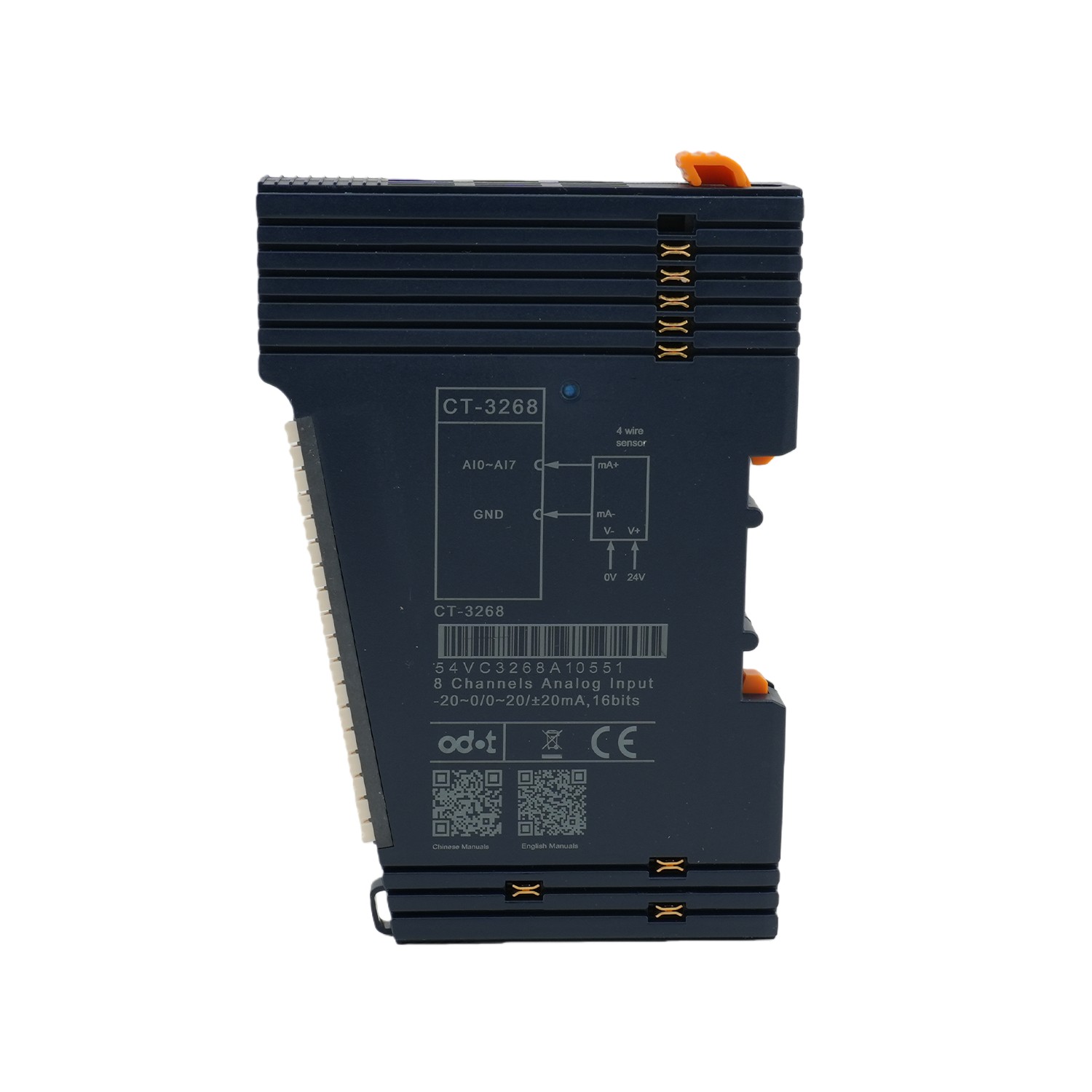

CT-3268 Modul Input Analog Saat Ini 8AI

Modul input analog arus 8 saluran CT-3268 oleh Sichuan Odot adalah solusi akuisisi bipolar presisi tinggi yang dirancang untuk aplikasi pengukuran dan kontrol industri tingkat lanjut. Teknologi ini secara langsung mengatasi tantangan teknik global dalam penanganan sinyal arus dua arah, integrasi I/O dengan kepadatan tinggi, dan perlindungan lonjakan arus yang tidak memadai. Mendukung 8 saluran independen, modul ini dapat dikonfigurasi untuk rentang input 0–20mA, –20–0mA, atau ±20mA—memungkinkan akuisisi sinyal sensor bipolar skala penuh seperti yang berasal dari transduser torsi, pengukur aliran dua arah, atau perangkat umpan balik posisi. Dengan resolusi bipolar ujung tunggal 15-bit, ia secara akurat menangkap variasi sinyal yang halus sekalipun. Modul ini menerima sensor keluaran arus aktif 2 kabel (memerlukan daya loop eksternal) dan terhubung langsung ke pemancar industri standar. Fitur keandalan yang penting mencakup isolasi magnetik antara backplane bus internal dan input lapangan—menyediakan isolasi galvanik lengkap untuk menghilangkan ground loop dan menekan kebisingan—serta perlindungan tegangan berlebih TVS di setiap saluran untuk melindungi dari petir, peralihan transien, dan lonjakan daya. Terbukti di bangku uji Eropa, sistem umpan balik penggerak servo Amerika Utara, dan peralatan manufaktur presisi di Jepang dan Korea, CT-3268 terintegrasi secara mulus dengan platform PLC/DCS utama dan mematuhi standar CE dan EMC industri. Sebagai modul input analog ±20mA yang kuat dan fleksibel, modul ini memberikan kinerja front-end yang dapat diandalkan dan bebas perawatan untuk energi global, penelitian dan pengembangan, dan aplikasi otomasi tingkat lanjut.

Parameter Teknis

Output Parameters
Power	Max.65mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (2.5KVrms) Power isolation: DC-DC
Wiring	Max.1.0mm² (AWG 17)
Mounting Type	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameter
Channel Number	8 channels
LED Indicator	8 LED channel state indicators
Input Range	Maximum: 0 ~ 24 mA
Resolution ratio	15 Bits
Acquisition precision	±0.3% full range, @25℃;±0.5% full range, @-20~70℃
Switching Frequency	28ms / 8 channels
Diagnostic function	Standard mode: Overflow 32767 Standard mode: Underflow -32768 Channel disabled: -32767

Skenario aplikasi:

Tanya Jawab

T: Jenis masukan apa yang didukung CT-3268?

J: masukan bipolar ±20mA / 0~20mA / -20~0mA, resolusi 16-bit.

T:Sinyal apa yang cocok untuk CT-3268?

A: Sinyal analog bipolar, seperti loop tegangan atau arus negatif.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
