Model No: DT-3434

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsi Produk

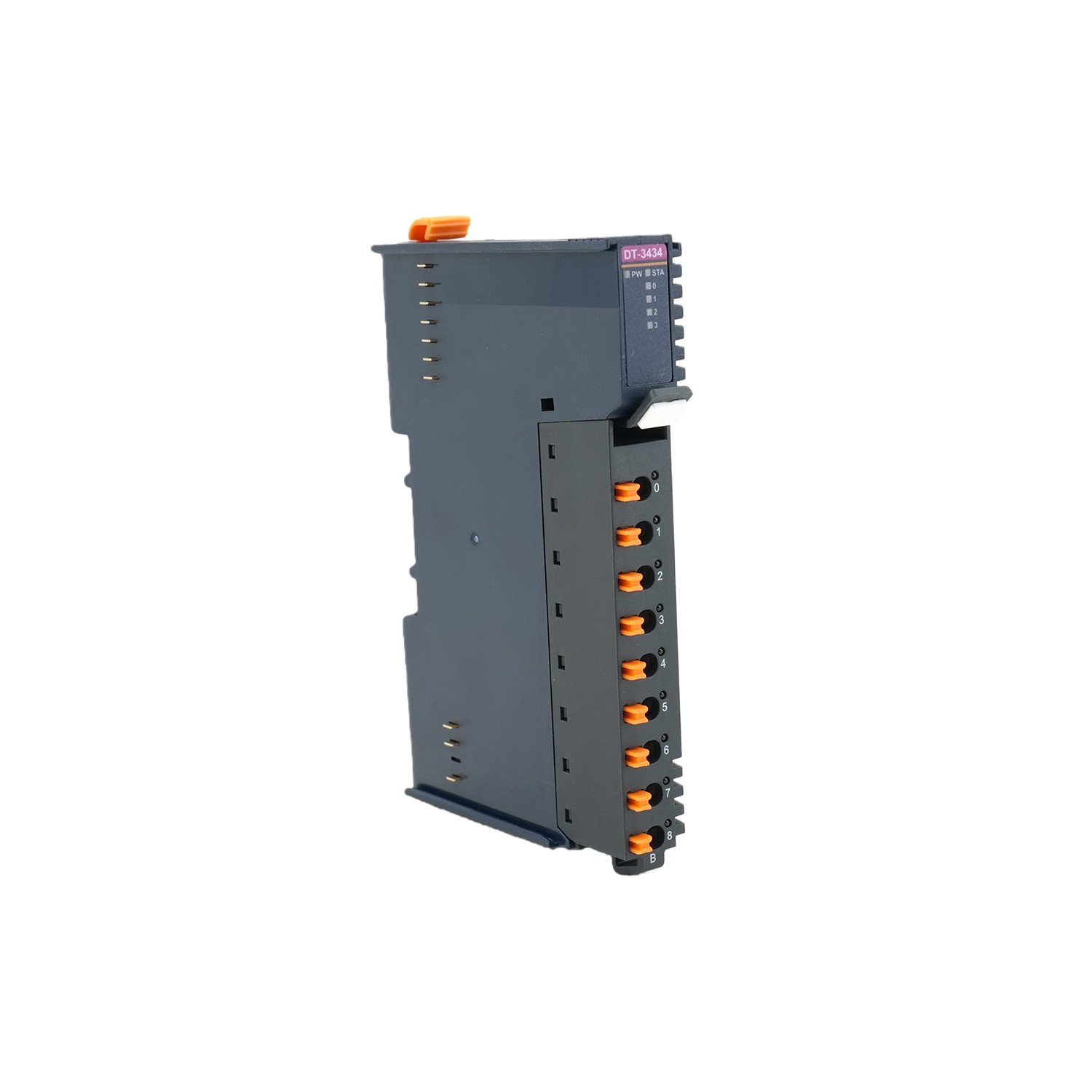

Modul Input Arus Analog DT-3434 4AI

Dalam otomatisasi proses, pengguna sering kali menghadapi tantangan seperti persilangan saluran, peralihan jangkauan yang tidak fleksibel, dan pemecahan masalah yang sulit—yang menyebabkan waktu henti dan inefisiensi.

Modul Input Arus Analog DT-3434 dari Sichuan Odot Automation dirancang untuk mengatasi masalah ini. Menampilkan 4 saluran yang terisolasi secara independen untuk input arus 0–20mA atau 4–20mA dengan resolusi 16-bit, produk ini memberikan perolehan sinyal tingkat rendah yang tepat dari pemancar jarak jauh—ideal untuk pengolahan air/air limbah, pemrosesan kimia, kontrol boiler, HVAC, dan sistem pemantauan energi. Isolasi saluran-ke-salurannya menghilangkan ground loop dan crosstalk, sehingga memastikan integritas sinyal di lingkungan yang bising secara listrik. Setiap saluran dilengkapi indikator LED khusus untuk diagnostik visual instan, mempercepat commissioning dan pemeliharaan. Kompatibel dengan loop arus industri standar, modul ini tidak memerlukan konfigurasi tambahan untuk sebagian besar sensor. Dibangun pada backplane bus redundan berkecepatan tinggi dengan blok terminal yang dapat dicolokkan, DT-3434 mendukung pemasangan tanpa alat dan servis hot-swappable—meminimalkan gangguan operasional. Sebagai komponen I/O utama dari platform otomasi terbuka ODOT, ia menawarkan akuisisi data analog yang kuat, dapat diskalakan, dan ramah layanan untuk aplikasi industri yang sangat penting.

Parameter Teknis

General Parameters
Current Consumption	200mA@5VDC
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification
Input Parameters
Channel Number	4 channels voltage input
Input Range	0~20mA/4~20mA
Resolution	16 bits (include the symbol bit)
Transition Time	2ms/4 channels (the filter level is 0)
Input Impedance	120kΩ
Linearity Error	≤±0.01%
Temperature Error	≤±0.005%/K
Repeatability	≤±0.05% (@25℃)
Measurement Error	≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃)
Module Diagnosis	ADC Fault: support Break line detection: support Overflow/Underflow: support
Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Berapa rentang input arus yang didukung DT-3434, dan berapa resolusinya?

J: DT-3434 mendukung 4 saluran input sinyal arus dengan rentang 0–20mA atau 4–20mA yang dapat dipilih, masing-masing menampilkan konversi analog-ke-digital 16-bit resolusi tinggi untuk pengukuran yang presisi.

T: Apakah saluran masukan diisolasi satu sama lain secara elektrik?

J: Ya. Masing-masing dari empat saluran input analog diisolasi secara galvanis satu sama lain, mencegah ground loop dan meningkatkan keandalan sistem di lingkungan industri dengan potensi medan yang bervariasi.

T: Fitur ramah pengguna dan tingkat sistem apa yang ditawarkan DT-3434?

J: Modul ini menyertakan indikator LED untuk masing-masing dari 4 saluran input untuk visibilitas status waktu nyata. Ia juga mengintegrasikan backplane bus redundant berkecepatan tinggi dan blok terminal pluggable, memungkinkan instalasi cepat, perawatan mudah, dan komunikasi stabil dalam sistem I/O jarak jauh.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
