Modul Akuisisi Suhu CT 3713 RTD 3CH PT100

Modul Akuisisi Suhu CT 3713 RTD 3CH PT100

dapatkan harga terbaru

Min. Memesan:

Hubungi sekarang

Deskripsi Produk

Atribut Produk

& pengiriman paket

Deskripsi Produk

Atribut Produk

Model No: CT-3713

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Seri SPS-C IO_20260119_11180739



Deskripsi Produk

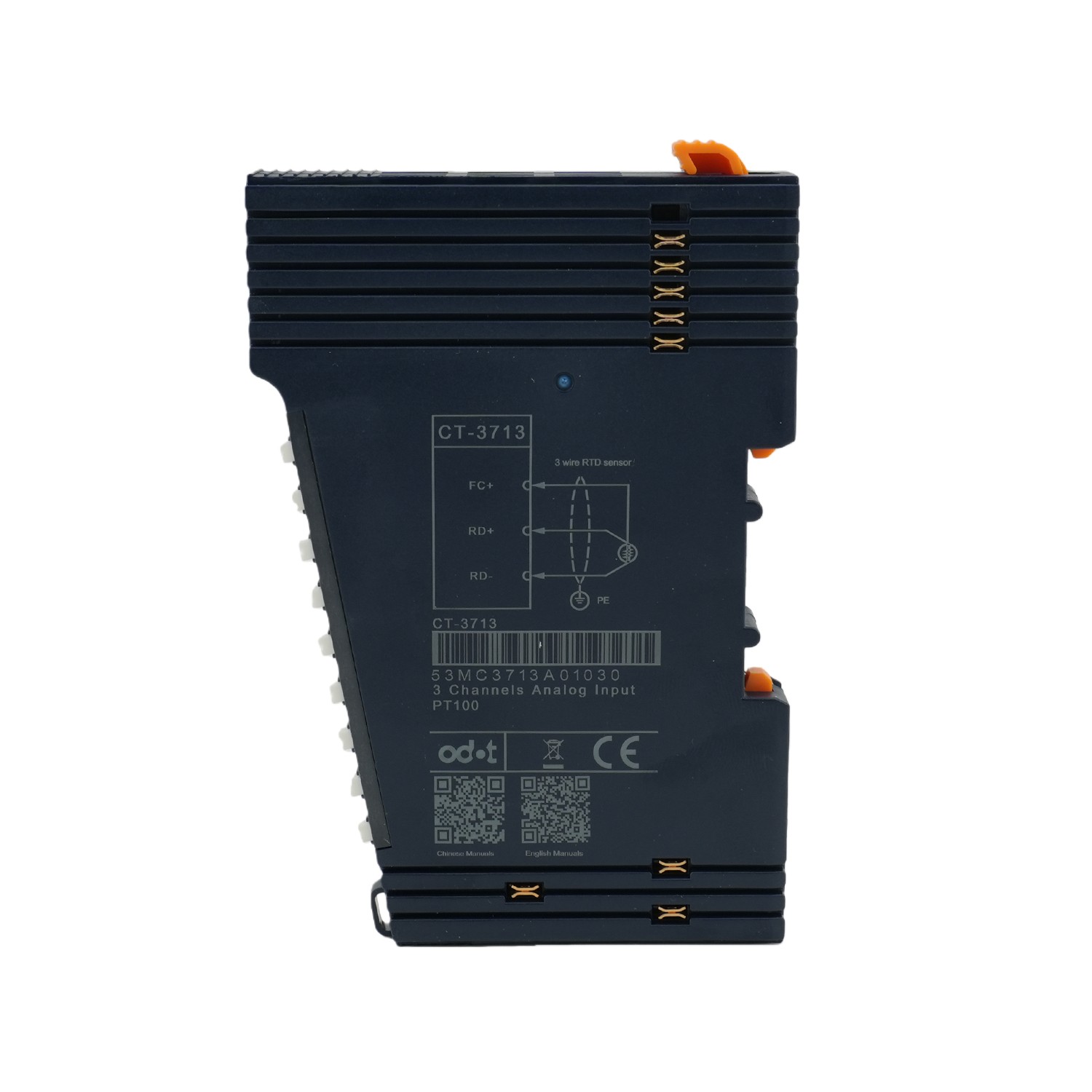

Modul Akuisisi Suhu CT-3713 RTD 3CH PT100

CT-3713: Fitur modul akuisisi suhu RTD-PT100 3 saluran

1. Modul ini mendukung akuisisi suhu 3 saluran RTD tahan panas (PT100).

2. Modul dapat dihubungkan ke sensor suhu PT100 2 kawat atau 3 kawat

4. Bus internal modul dan masukan lapangan mengadopsi isolasi magnetik

5. Modul dilengkapi dengan 3 indikator LED saluran input analog

6. Resolusi ADC 15-bit

Parameter Teknis

Output Parameters
Power	Max.37mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (2.5KVrms)
Field power	Not used
Wiring	Max: AWG 18
Mounting Type	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Input Parameter
Channel Number	3 channels
LED Indicator	3 Green LED
Resolution	15 bits
Sensor Type	PT100
Measurement Range	-240~880℃
Measurement Accuracy	0.5℃
Conversion Rate	400ms/3 channels
Diagnostic Function	32766：The sensor is not connected or the cable is disconnected -32766：short-circuit condition 32765：Chip failure 32767：Temperature overflow -32768：Temperature underflow

Skenario aplikasi:

Tanya Jawab

T: Konfigurasi kabel sensor PT100 apa yang didukung modul CT-3713?

J: CT-3713 mendukung sensor PT100 RTD 2-kawat dan 3-kawat, menawarkan kompatibilitas fleksibel dengan berbagai persyaratan pemasangan di lapangan.

T: Berapa resolusi pengukuran dan keakuratan modul ini?

J:Modul ini dilengkapi ADC resolusi tinggi 15-bit, dikombinasikan dengan isolasi magnetik, untuk memastikan perolehan sinyal suhu yang tepat dan kebisingan rendah.

T: Apakah CT-3713 menyediakan isolasi masukan dan indikasi status saluran?

J:Ya, modul ini menggunakan isolasi magnetik antara bus internal dan input lapangan, dan menyertakan indikator LED khusus untuk setiap saluran input analog untuk pemantauan status waktu nyata.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
