Model No: CT-3274

& pengiriman paket

The file is encrypted. Please fill in the following information to continue accessing it

Seri SPS-C IO_20260119_11180739



Deskripsi Produk

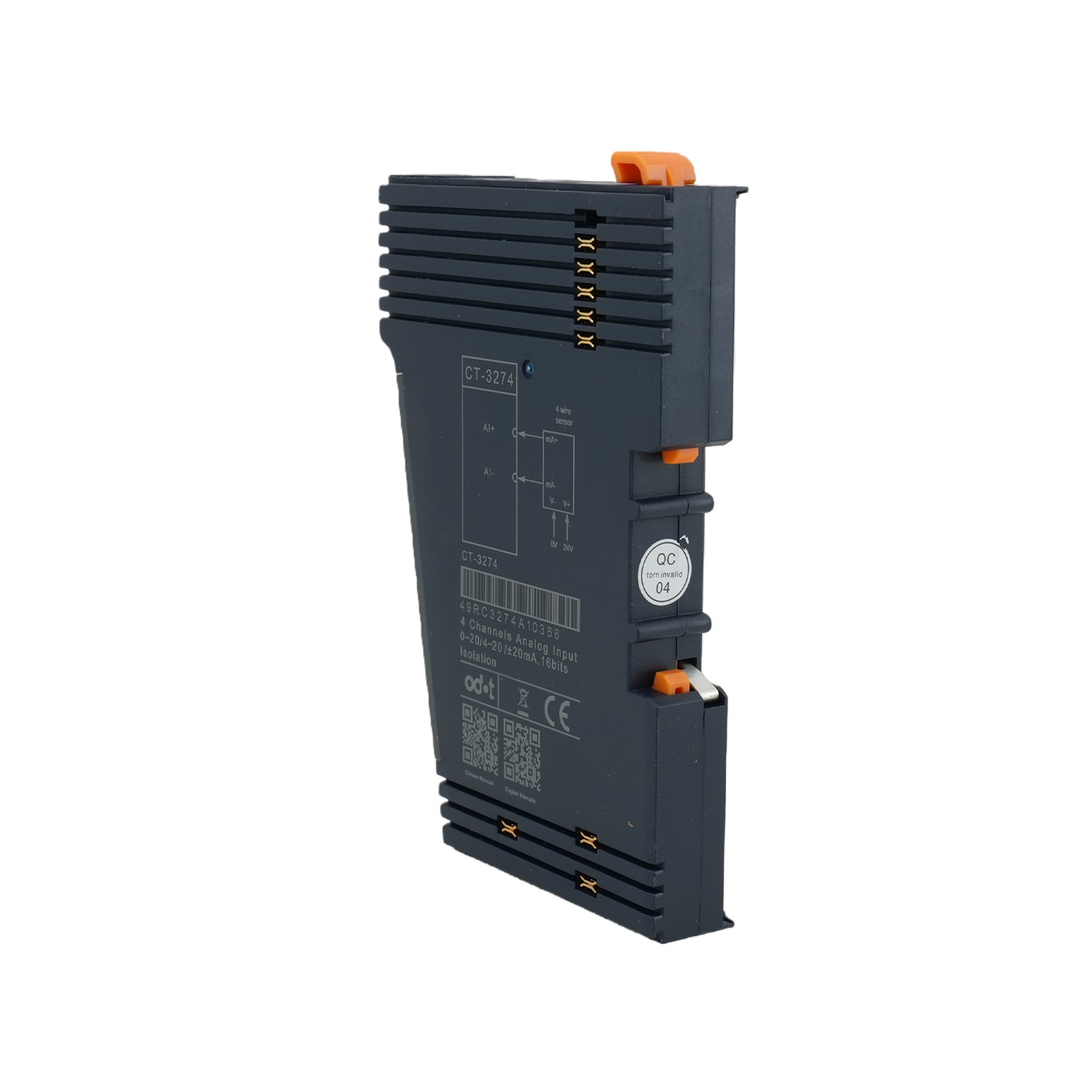

CT-3274 4 saluran input analog /0&4-20mA/±20 mA

Fitur modul

CT-3274 adalah modul input analog 4 saluran presisi tinggi dari Sichuan ODOT Automation System Co., Ltd.—spesialis modul I/O industri dan solusi otomasi untuk pasar global. Mendukung sinyal arus 0–20 mA, 4–20 mA, atau ±20 mA dengan resolusi ujung tunggal 16-bit, modul ini mengakomodasi input sensor 2 kabel (memerlukan daya eksternal) dan 4 kabel, dilengkapi isolasi saluran-ke-saluran, dan memberikan akurasi skala penuh ±0,1% pada 25°C (±0,3% dari –35°C hingga 70°C).

Parameter teknis

General Parameters
Power	Max.173mA @ 5.0VDC
Isolation	The isolation voltage between the I/O channel and the system power supply: AC500V The isolation voltage between the I/O channel and the field power supply: AC500V Isolation voltage between the I/O channel and PE: AC 500V Isolation voltage between I/O channels: AC 500V
Field Power	NO
Wiring	Max.: AWG 18 Min.: AWG 24
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environmental parameters
Operating Temperature of Vertical Installation	-35℃~60℃
Operating Temperature of Horizontal Installation	-35℃~70℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Input Parameters
Channel Number	4 channels
LED Indicator	4 LED channel state indicators
Input Range	Maximum: -23.5~23.5mA
Resolution Ratio	16 Bit
Acquisition Precision	±0.1% full range，@25℃
Acquisition Precision	±0.3% full range，@-35~70℃
Sampling Rrate	4ms/4 channels
Data Format	16-bit signed integer
Working Temperature	Standard mode: Overflow 32767 Standard mode: Underflow -32768 Channel disabled: -32767

Skenario aplikasi:

Tanya Jawab

T：Aplikasi industri apa yang cocok untuk CT-3274?

A: Akuisisi sensor presisi tinggi, misalnya pengukur aliran, sensor tekanan.

T: Apa yang dimaksud dengan isolasi CT-3274?

J: Isolasi saluran-ke-saluran untuk mengurangi interferensi mode umum.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
