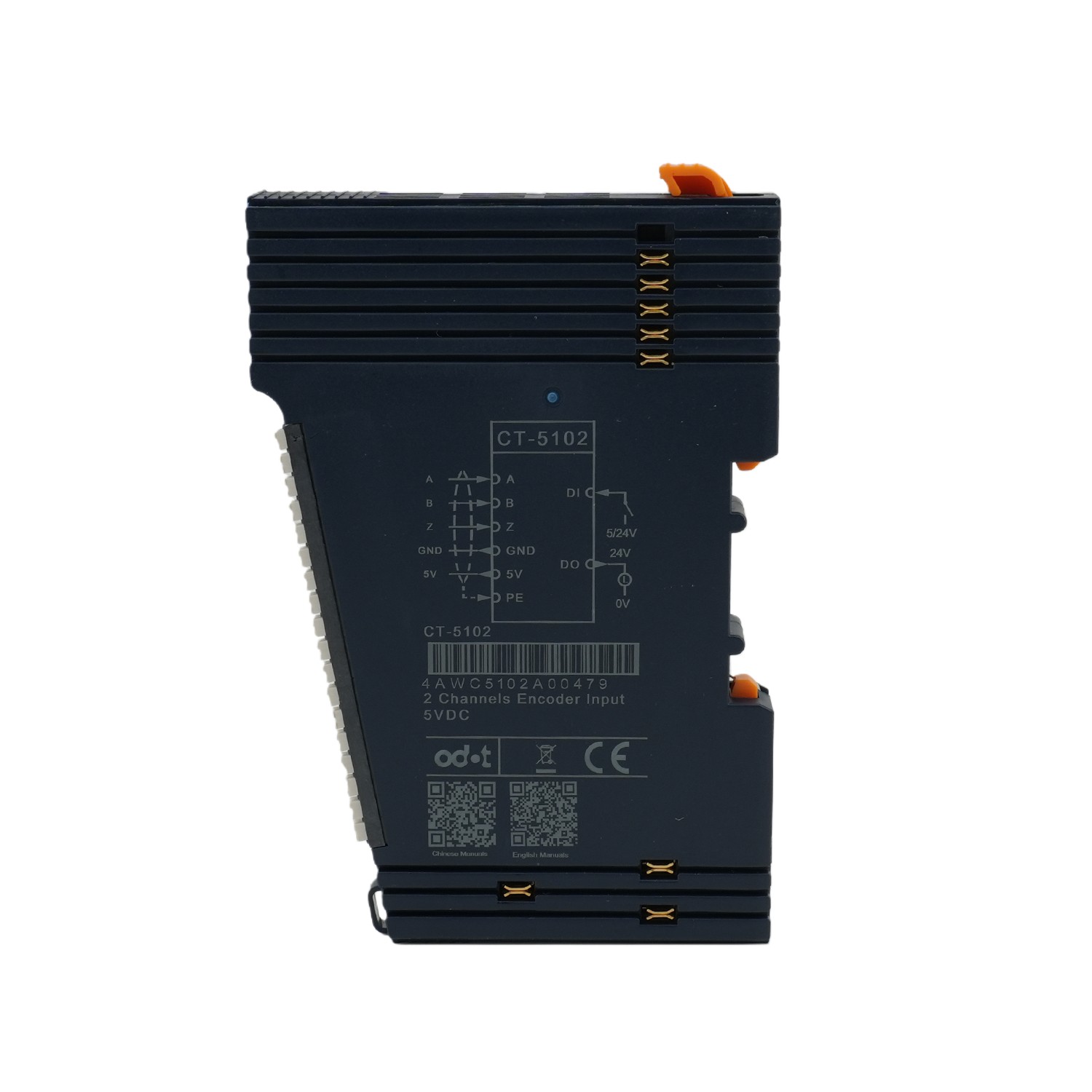

Modul Input Encoder CT-5102 2 Saluran 5VDC

Modul Input Encoder CT-5102 dari Sichuan Odot Automation adalah antarmuka saluran ganda berkinerja tinggi yang dirancang untuk kontrol gerakan presisi dan umpan balik posisi waktu nyata dalam aplikasi industri yang menuntut. Mendukung encoder inkremental kuadratur A/B dan encoder arah pulsa, dengan kompatibilitas sinyal 5VDC dan konfigurasi input sumber/tenggelam yang fleksibel—sehingga ideal untuk motor servo, encoder putar, dan sensor perpindahan linier. Dengan frekuensi input maksimum 1,5 MHz dan decoding quadrature x1/x2/x4 yang dapat dipilih, modul ini memberikan resolusi ultra-tinggi untuk aplikasi seperti pick-and-place berkecepatan tinggi, pemotongan laser, mesin pengemasan, dan navigasi AGV. Setiap saluran mencakup satu input digital (kompatibel dengan 5V/24V), satu output digital 5V, dan output daya 5V khusus untuk memberi daya langsung pada encoder yang terhubung—mengurangi kerumitan kabel eksternal. Isolasi magnetik antara bus internal dan sinyal lapangan memastikan kekebalan yang kuat terhadap kebisingan listrik, sementara 16 indikator LED memberikan visibilitas yang jelas mengenai status encoder, arah, daya, dan komunikasi. Fungsi pengukuran internal memungkinkan perhitungan kecepatan beban atau frekuensi sinyal secara real-time, mendukung pemeliharaan prediktif. Sebagai komponen penginderaan gerak inti dari platform otomasi terbuka ODOT, CT-5102 memberikan umpan balik posisi yang andal, responsif, dan mudah diintegrasikan untuk manufaktur cerdas generasi berikutnya.

Parameter Teknis

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameters
Channel Number	2-channel encoder
LED Indicator	16 channel input LED indicator
Encoder signal voltage range	ABZ input standard 5Vdc, range ±10%
Encoder input impedance	Internal pull-up or pull-down resistance 4.7K
Encoder filtering time	Could be set, the default value is 0.5 us
Encoder count frequency	<1.5MHz
Encoder frequency multiplication mode	x1/x2/x4
Encoder measurement function	Load speed or input signal frequency measurement
DI turn-on voltage	Min.5Vdc to Max.28Vdc
DI turn-off voltage	Max.2.7Vdc
DI turn-on current	Max.5mA/channel @ 28V
DI input impedance	>10.0kΩ
DI input delay	OFF to ON: Max.3ms;ON to OFF: Max.2ms
DO output voltage	5V，range ±10%
DO output current	Max.500mA
DO output sink current	Max.5uA

Skenario aplikasi:

Tanya Jawab

T:Jenis masukan?

A: input 5V, decoding kuadratur/pulsa arah/penghitungan kecepatan tinggi.

T:Frekuensi input maksimal?

J: 1.5MHz.

T: Aplikasi?

A: Kontrol gerak, sistem umpan balik posisi.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
