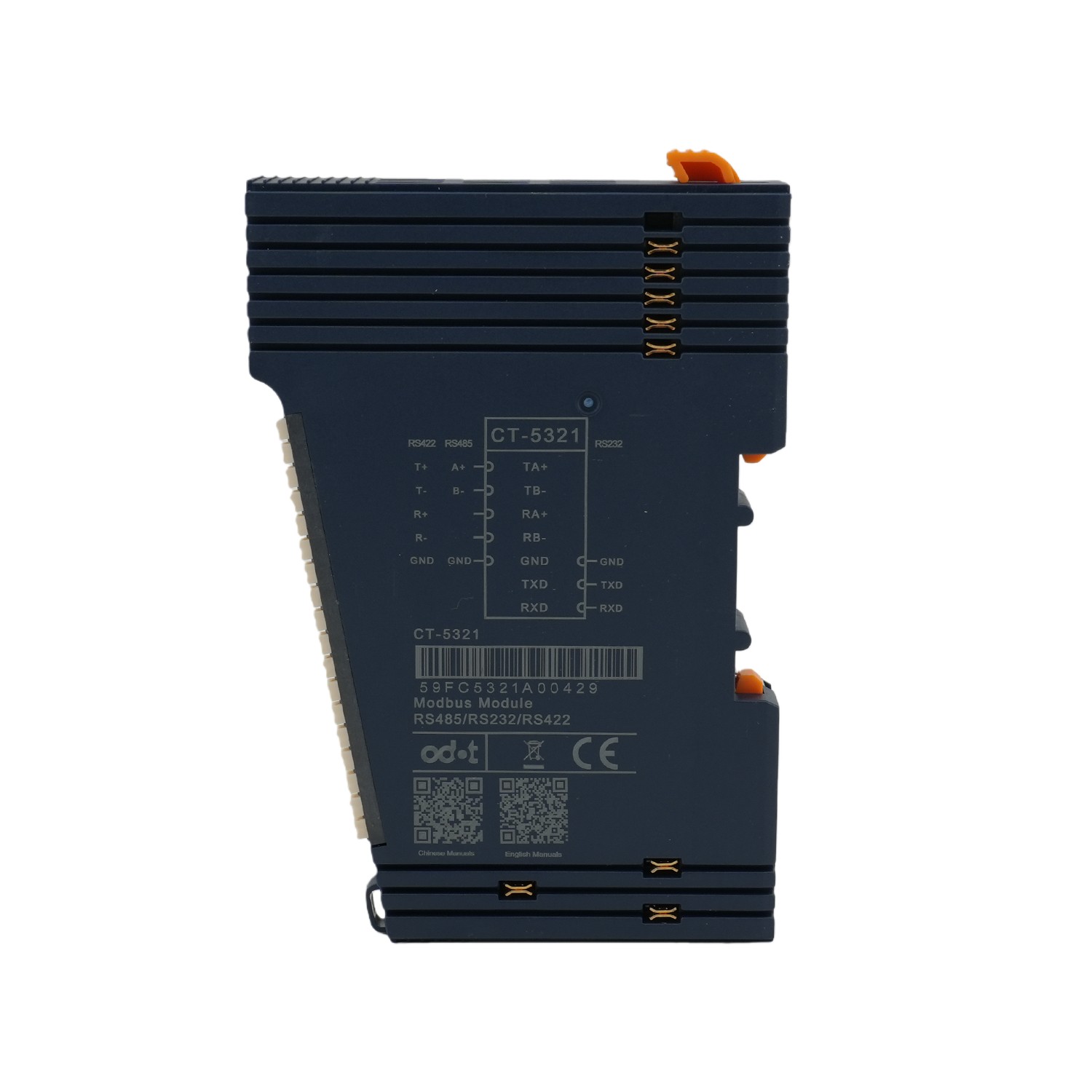

Modul Port Seri Modbus CT-5321

Deskripsi Modul

Modul port serial Modbus mendukung 1 saluran RS485/RS232 /RS422 (opsional), mendukung protokol Modbus RTU/ASCII, dan mendukung mode transmisi transparan master, slave, dan bebas.

Modul serial CT-5321 dapat diterapkan dengan modul adaptor, sehingga dapat mengubah Modbus menjadi protokol lain seperti Modbus TCP, Profinet, EtherCAT, EtherNet/IP, dll. Saat modul digunakan, parameter port serial dan instruksi Modbus harus dikonfigurasi dalam perangkat lunak IO Config.

Perangkat dengan antarmuka RS485/RS232/RS422, yang mendukung modbus-RTU/ASCII, dapat diterapkan dengan CT-5321 untuk mewujudkan interkoneksi dengan PLC atas atau komputer atas. CT-5321 dapat diterapkan dengan perangkat seperti: PLC, DCS, IO jarak jauh, VFD, perangkat perlindungan start motor, peralatan listrik tegangan tinggi dan rendah yang cerdas, perangkat pengukuran daya, peralatan dan instrumen pengukuran lapangan yang cerdas, dll.

Parameter Teknis

General parameters
Power	Max.500mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24Vdc, Range:19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Serial Port Parameters
M/S/F:Channel Number	1Channel
M/S/F:Interface	RS485/RS232/RS422
M/S:Protocol	Modbus RTU/ASCII
M/S/F:Working Mode	Modbus Master, Slave, Transparent Transmission
M/S/F:Baud Rate	300bps-500Kbps
M/S/F:Data Bit	Bit 7, Bit 8
M/S/F:Parity Checking	None, Odd, Even
M/S/F:Stop Bit	Bit1, Bit2
M/S/F: Character Interval	1.5t-200t
F: Byte Order Conversion	Prohibit, Enable
M/F:Response Timeout	Customized， default： 1000
M/F: Polling Timeout	Customized， default： 100
M: Read Data Processing Mode	Hold the last input value, clear the input value
M: Data Output Mode	Polling, event triggering (data changes)
M: Module Control Enable	Prohibit, Enable
M: Module Control Mode	Level trigger (continuously valid), rising edge trigger (single valid)

Catatan: M mewakili parameter valid mode master, S mewakili parameter valid mode budak, dan F mewakili parameter valid mode transmisi transparan bebas

Skenario aplikasi:

Tanya Jawab

T:Protokol serial yang didukung?

J:Modbus RTU/ASCII, mendukung mode master/slave/transparan.

T:Kode fungsi yang didukung?

J：1,2,3,4,5,6,15,16.

T: Aplikasi?

A: Komunikasi dengan sensor, aktuator, dan perangkat industri. ODOT Solutions

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
