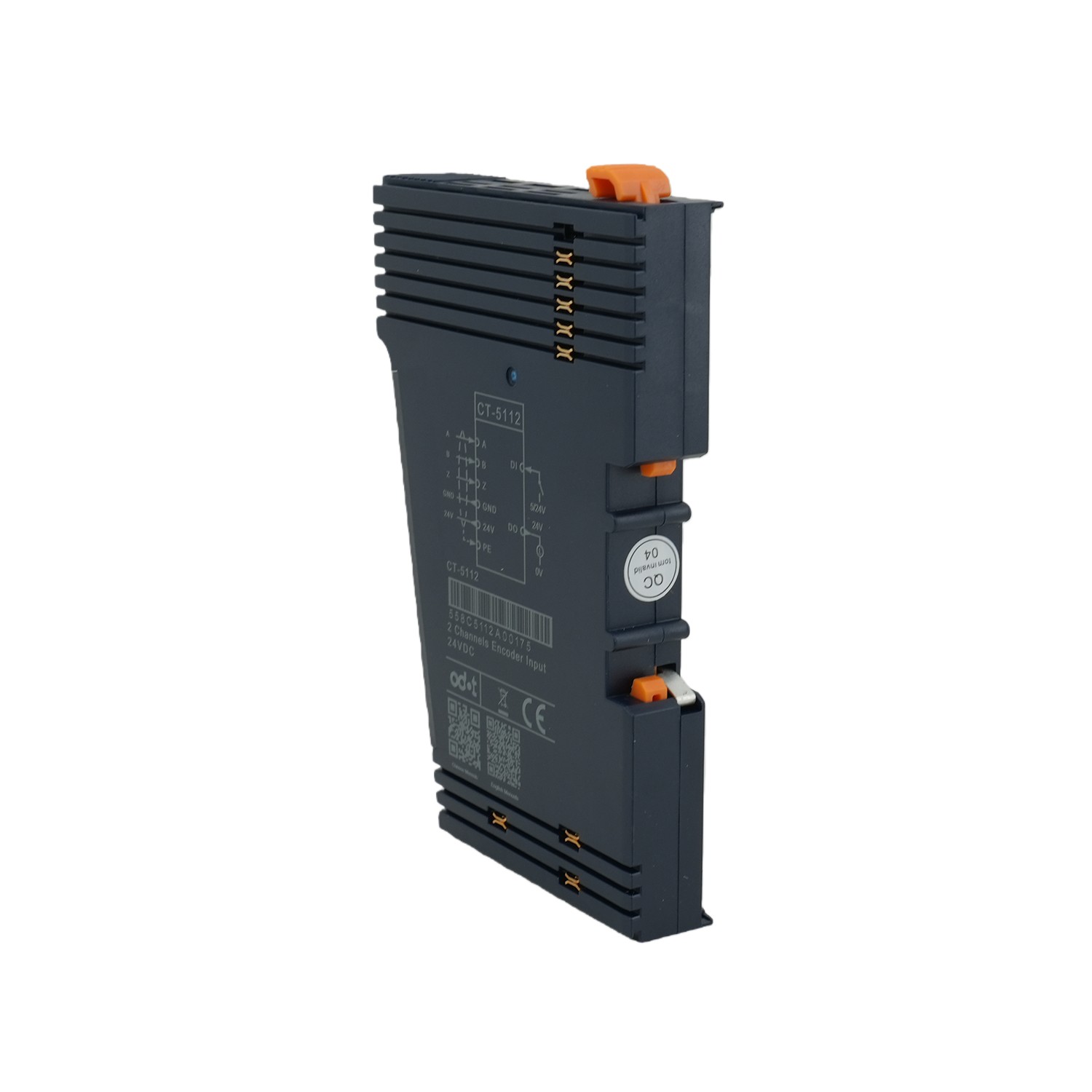

Modul Input Encoder CT-5112 2 Saluran 24VDC

Fitur modul

1. Modul mendukung dua saluran masukan encoder.

2. Setiap saluran encoder mendukung encoder inkremental A/B atau input encoder arah pulsa.

3. Setiap saluran encoder mendukung input sinyal A/B ortogonal, tegangan input 24V, dan mendukung input sumber dan wastafel.

4. Mode encoder tambahan mendukung mode perkalian frekuensi x1/ x2 / x4.

5. Mode arah pulsa mendukung sinyal non-arah, hanya input pulsa.

6.Setiap saluran encoder mendukung 1 sinyal input digital dengan tegangan input 5Vdc atau 24Vdc.

7.Setiap saluran encoder mendukung 1 sinyal keluaran digital dengan tegangan keluaran 24Vdc.

8. Setiap saluran encoder mendukung 1 cara output daya 24V, yang dapat dihubungkan ke encoder untuk catu daya.

9. Modul bus internal dan masukan lapangan mengadopsi isolasi magnetik.

10. Modul membawa 16 indikator LED.

11. Frekuensi masukan maksimum encoder yang didukung oleh modul adalah 1.5MHz.

12. Modul mendukung fungsi pengukuran, dapat mendeteksi kecepatan beban atau frekuensi sinyal masukan.

Parameter Teknis

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Channel Number	2-channel encoder
LED Indicator	16 channel input LED indicator
Encoder signal voltage range	ABZ input standard 24Vdc, range ±10%
Encoder input impedance	Internal pull-up or pull-down resistance 4.7K
Encoder filtering time	Could be set, the default value is 0.5 us
Encoder count frequency	<1.5MHz
Encoder frequency multiplication mode	x1/x2/x4
Encoder measurement function	Load speed or input signal frequency measurement
DI turn-on voltage	Min.5Vdc to Max.28Vdc
DI turn-off voltage	Max.2.7Vdc
DI turn-on current	Max.5mA/channel@28V
DI input impedance	>10.0kΩ
DI input delay	OFF to ON: Max.3ms;ON to OFF: Max.2ms
DO output voltage	24V，range ±10%
DO output current	Max.500mA
DO output sink current	Max.5uA

Skenario aplikasi:

Tanya Jawab

T: Masukan daya?

J:24V DC.

T:Frekuensi input maksimal?

J:0,5MHz.

T: Aplikasi?

A: Akuisisi posisi untuk servo industri atau motor stepper.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
