Deskripsi Produk

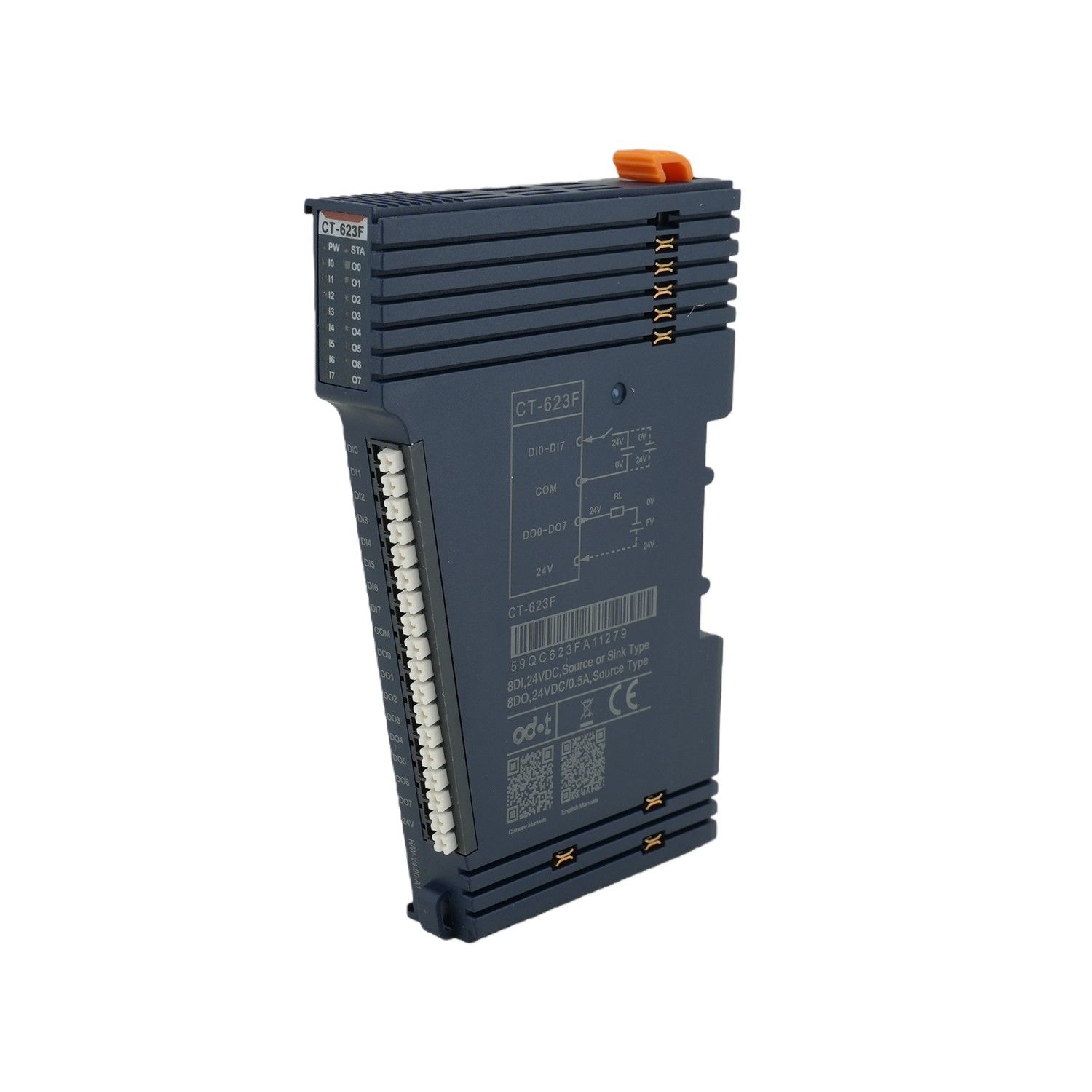

Modul Output Input Digital CT-623F Sumber atau Wastafel 8DI 24VDC

Karakteristik Produk

CT-623F: input digital 8 saluran /24VDC/ tipe sumber atau wastafel & output digital 8 saluran /24VDC/ tipe sumber

Fitur modul

1. Modul ini mendukung input digital 8 saluran, dan mendukung input dua arah tipe sumber dan tipe wastafel. Tegangan masukannya adalah 0V/24VDC.

2. Modul ini mendukung keluaran digital 8 saluran, keluaran valid tingkat tinggi, dan tegangan keluaran 24VDC.

3. Saluran masukan modul dapat mengumpulkan sinyal keluaran digital peralatan lapangan. (kontak kering atau keluaran aktif)

4. Saluran masukan modul dapat dihubungkan ke sensor digital 2 kawat atau 3 kawat.

5. Saluran masukan modul mendukung penghitung 32-bit untuk setiap saluran, frekuensi penghitungan <200Hz.

6. Saluran masukan modul mendukung fungsi pemeliharaan sinyal, dan waktu pemeliharaan dapat diatur.

7. Saluran masukan modul dapat mengatur waktu penyaringan masukan sinyal digital dan urutan transfer byte penghitung.

8. Saluran masukan modul dapat mengatur mode penghitungan dan arah penghitungan secara mandiri.

9. Saluran keluaran modul dapat menggerakkan peralatan lapangan. (Relai, katup solenoid, dll.)

10. Saluran keluaran modul dilengkapi dengan fungsi hubung singkat, pematian termal, dan perlindungan tegangan lebih.

11. Modul input dan output bus internal dan lapangan, menggunakan isolasi Optocoupler.

12. Modul memiliki 16 saluran input dan output digital lampu indikator LED.

Parameter Teknis

General Parameters
Power	Max.59mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-coupler isolation (3KVrms)
Field Power	Nominal voltage: 24Vdc;Input range: 19.2～28.8Vdc
Wiring	Max.: AWG 18
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Environmental Parameters
Channel Number	8-channel source/sink type input
Indicator	8 channel input indicators;
Open Voltage	input: Min.10Vdc to Max.28Vdc (Common: 0Vdc) Low input: Min.0Vdc to Max.14Vdc (Common: 24Vdc)
Close Voltage	High input: Max.5Vdc (Common: 0Vdc) Low input: Min.19Vdc (Common: 24Vdc)
Open Current	Max.5mA/ channel @28V
Input Impedance	>7.5kΩ
Input Delay	OFF to ON: Max.3ms;ON to OFF: Max.2ms
Prop Filter	Default: 10ms
Sampling Frequency	500Hz
Count Frequency	<200Hz
Output Parameter
Channel Number	8 channel source type output
LED Indicator	8 channel output indicators
Rated Current	Typical value:0.5A
Leakage Current	Maximum value: 10uA
Output Impedance	<200mΩ
Output Delay	OFF to ON: Max.100us;ON to OFF: Max.150us
Protection Function	Temperature protection: typical value 135℃ Protection current: typical value 1.1A Short circuit protection support

Skenario aplikasi:

Tanya Jawab

T:Saluran yang didukung?

J:8 saluran DI + 8 DO.

T: tipe IO?

A：DI NPN/PNP, LAKUKAN PNP.

T: Aplikasi?

A:Kontrol otomasi industri, antarmuka sensor.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
