Modul Input Diferensial Encoder 2 Saluran

Modul Input Diferensial Encoder 2 Saluran

dapatkan harga terbaru

Min. Memesan:

Hubungi sekarang

Deskripsi Produk

Atribut Produk

Model No: CT-5142

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Seri SPS-C IO_20260119_11180739



Deskripsi Produk

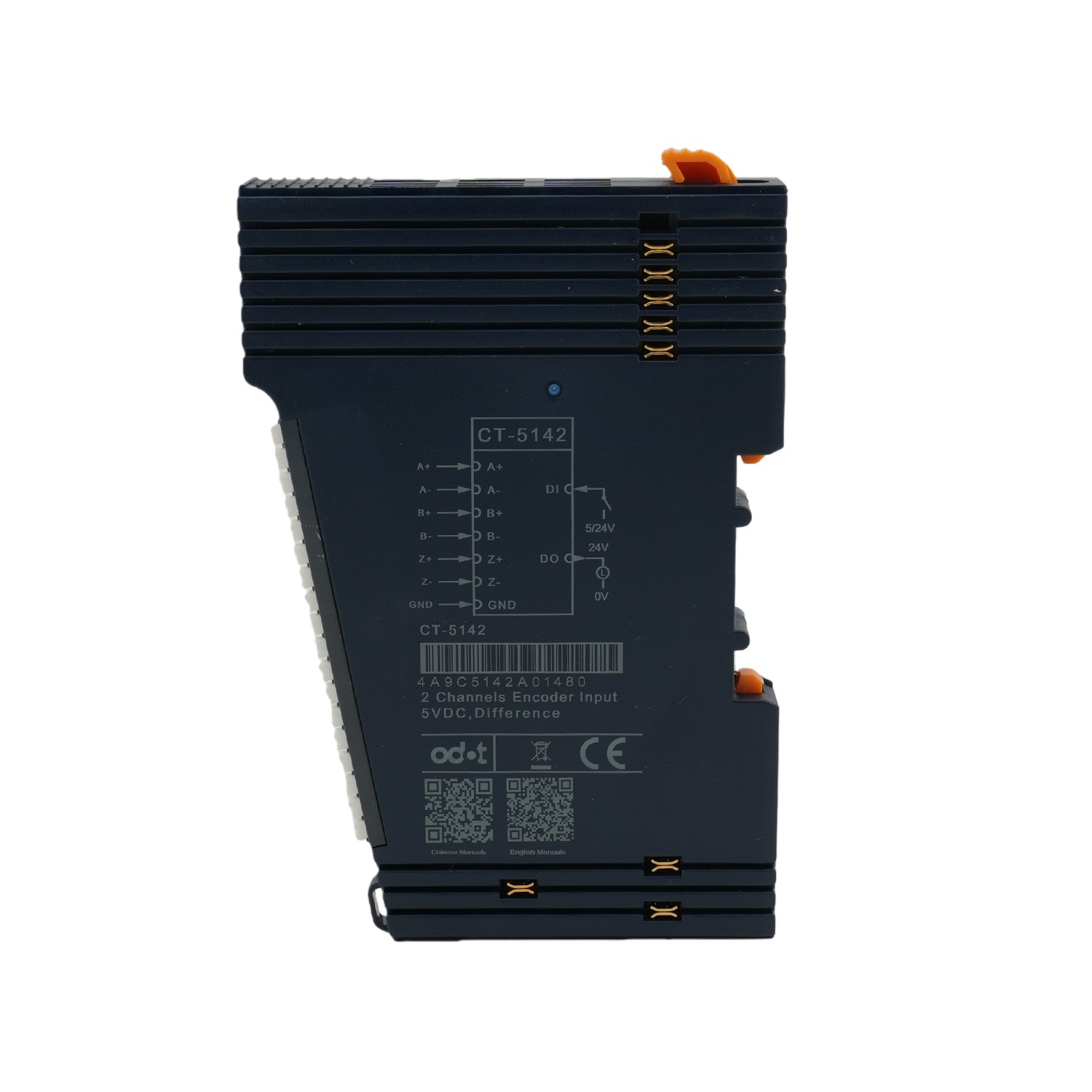

Modul Input Diferensial Encoder CT-5142 2 Saluran

Modul input diferensial encoder 2 saluran CT-5142 oleh Sichuan Odot adalah solusi antarmuka berkinerja tinggi yang dirancang untuk aplikasi kontrol gerak dan pengukuran presisi tingkat lanjut, secara langsung mengatasi tantangan global dalam umpan balik posisi kecepatan tinggi, kompatibilitas multi-encoder, dan integritas sinyal di lingkungan yang bising secara elektrik. Ini mendukung dua saluran input encoder independen, masing-masing dapat dikonfigurasi untuk encoder inkremental kuadratur A/B atau encoder arah pulsa, dengan dukungan untuk sinyal diferensial 0–5V untuk memastikan kekebalan kebisingan pada kabel yang panjang. Dalam mode tambahan, ia menawarkan decoding kuadratur x1/x2/x4 untuk resolusi posisi yang ditingkatkan; dalam mode arah pulsa, ia menerima input hanya pulsa (non-arah) untuk arsitektur kontrol yang disederhanakan. Setiap saluran juga mengintegrasikan satu input digital (kompatibel dengan 5VDC atau 24VDC) untuk sinyal home/z-index dan satu output digital 5VDC untuk umpan balik status. Dengan frekuensi input maksimum 10 MHz, CT-5142 memenuhi tuntutan sistem servo berkecepatan tinggi, spindel, dan aplikasi geser terbang, dan mencakup fungsi pengukuran frekuensi/kecepatan bawaan untuk secara langsung mengeluarkan RPM beban atau frekuensi sinyal. Fitur keandalan yang penting mencakup isolasi magnetik antara backplane bus internal dan input lapangan—menghilangkan ground loop—dan 16 indikator LED untuk visibilitas kualitas sinyal, status saluran, dan kesehatan komunikasi secara real-time. Terbukti pada mesin CNC Eropa, sistem umpan balik gabungan robot Amerika Utara, dan kontrol sinkronisasi mesin cetak Asia Tenggara, CT-5142 terintegrasi secara mulus dengan PLC utama dan pengontrol gerak. Sebagai modul input encoder industri dengan bandwidth tinggi, multi-mode, dan sangat terisolasi, CT-5142 menghadirkan penginderaan gerakan yang akurat dan dapat diandalkan untuk manufaktur cerdas global.

Parameter Teknis

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameters
Channel Number	2-channel encoder
LED Indicator	16 channel input LED indicator
Encoder signal type	Differential input, voltage output range of 0-5V
Encoder filtering time	Default 0.5us
Encoder count frequency	<10MHz
Encoder frequency multiplication mode	x1/x2/x4
Encoder measurement function	Load speed or input signal frequency measurement
DI turn-on voltage	Min.5Vdc to Max.28Vdc
DI turn-off voltage	Max.2.7Vdc
DI turn-on current	Max.5mA/ channel @28V
DI input impedance	>10.0kΩ
DI input delay	OFF to ON: Max.3ms ON to OFF: Max.2ms
DO output voltage	5V，range ±10%
DO output current	Max.500mA
DO output sink current	Max.5uA

Skenario aplikasi:

Tanya Jawab

T:Mode yang didukung?

A: decoding kuadratur/pulsa arah/penghitungan kecepatan tinggi.

T:Frekuensi input maksimal?

J:10MHz.

T：Aplikasi?

J:Kontrol gerakan kecepatan tinggi, umpan balik sumbu putar.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
