Deskripsi Produk

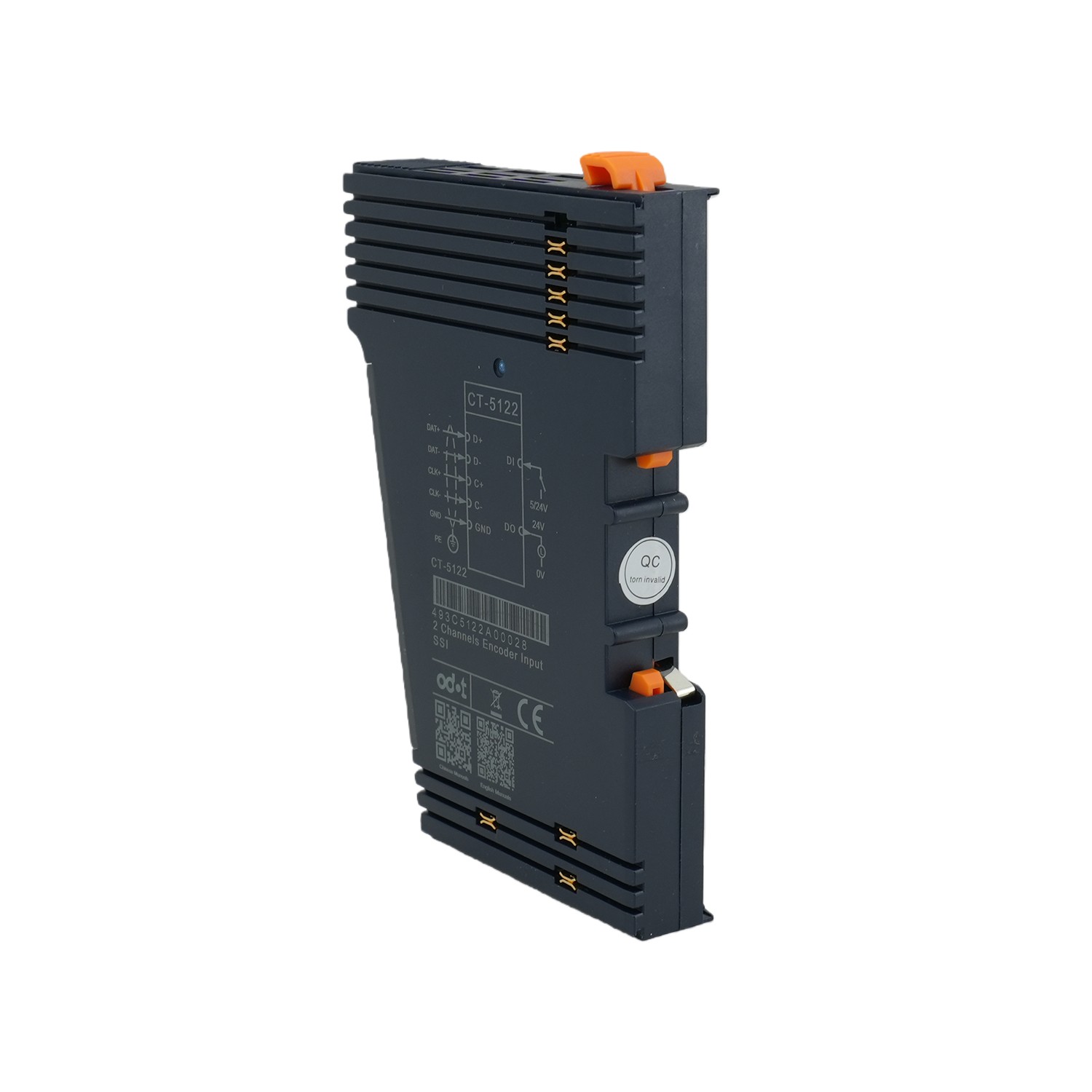

Modul Input SSI Encoder CT-5122 2 Saluran

Fitur modul

Dalam aplikasi pemosisian absolut berpresisi tinggi, encoder inkremental berisiko kehilangan posisi selama siklus daya, sementara encoder absolut SSI—meskipun lebih unggul—sering kali terhambat oleh konfigurasi yang rumit dan interoperabilitas yang buruk. Modul Input Encoder SSI CT-5122 dari Sichuan Odot Automation memecahkan tantangan ini dengan desain yang kuat dan fleksibel. Mendukung dua saluran encoder absolut SSI (Synchronous Serial Interface) yang independen, alat ini beroperasi pada frekuensi clock hingga 2 MHz, memungkinkan perolehan data posisi absolut satu putaran atau multi putaran secara cepat—ideal untuk spindel peralatan mesin CNC, sambungan robotik, kontrol pitch turbin angin, dan meja putar presisi yang mengutamakan integritas posisi. Modul ini menawarkan penyesuaian protokol penuh: pengguna dapat mengonfigurasi panjang bit data, posisi bit awal/akhir, dan waktu interval pembacaan untuk mengintegrasikan beragam encoder SSI dengan lancar (misalnya, Heidenhain, Tamagawa). Setiap saluran mencakup satu input digital (kompatibel 5V/24V), satu output digital 5V, dan dilengkapi isolasi magnetik antara sinyal medan dan bus internal untuk kekebalan kebisingan yang luar biasa. Enam belas indikator LED memberikan visibilitas status komunikasi, daya, dan aktivitas saluran secara real-time, menyederhanakan commissioning dan pemeliharaan. Sebagai komponen penginderaan gerak utama dari platform otomasi terbuka ODOT, CT-5122 menghadirkan solusi umpan balik posisi yang andal, tanpa kehilangan daya, dan aman saat kehilangan daya dengan fleksibilitas dan ketahanan industri yang tak tertandingi.

Parameter Teknis

General parameters
Power	Max.60mA @ 5.0Vdc
Isolation	I/O to internal bus: magnetic isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	I/O Wiring： Max.1.5mm²(AWG 16)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Input Parameters
Channel Number	2-channel encoder
LED Indicator	16 channel input LED indicator
Encoder signal type	Differential signal, 5V
Data frame length	10-40 bit
Position value length	Maximun of 32 bit
Position value format	Supports gray code or binary
Location value LSB/MSB	Settable
SSI encoder clock frequency	≤2MHz
DI turn-on voltage	Min.5Vdc to Max.28Vdc
DI turn-off voltage	Max.2.7Vdc
DI turn-on current	Max.5mA/channel@28V
DI input impedance	>10.0kΩ
DI input delay	OFF to ON: Max.3ms;ON to OFF: Max.2ms
DO output voltage	5V，range ±10%
DO output current	Max.500mA
DO output sink current	Max.5uA

Skenario aplikasi:

Tanya Jawab

T:Jenis pembuat enkode?

J:Masukan encoder SSI, 32-bit.

T:Frekuensi jam maksimal?

J:2MHz.

T: Aplikasi?

A：Pemantauan posisi poros, sistem penghitungan kecepatan tinggi. ODOT Solutions

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
