Mengungkap Masa Depan- Sorotan ODOT dari SPS205



Deskripsi Produk

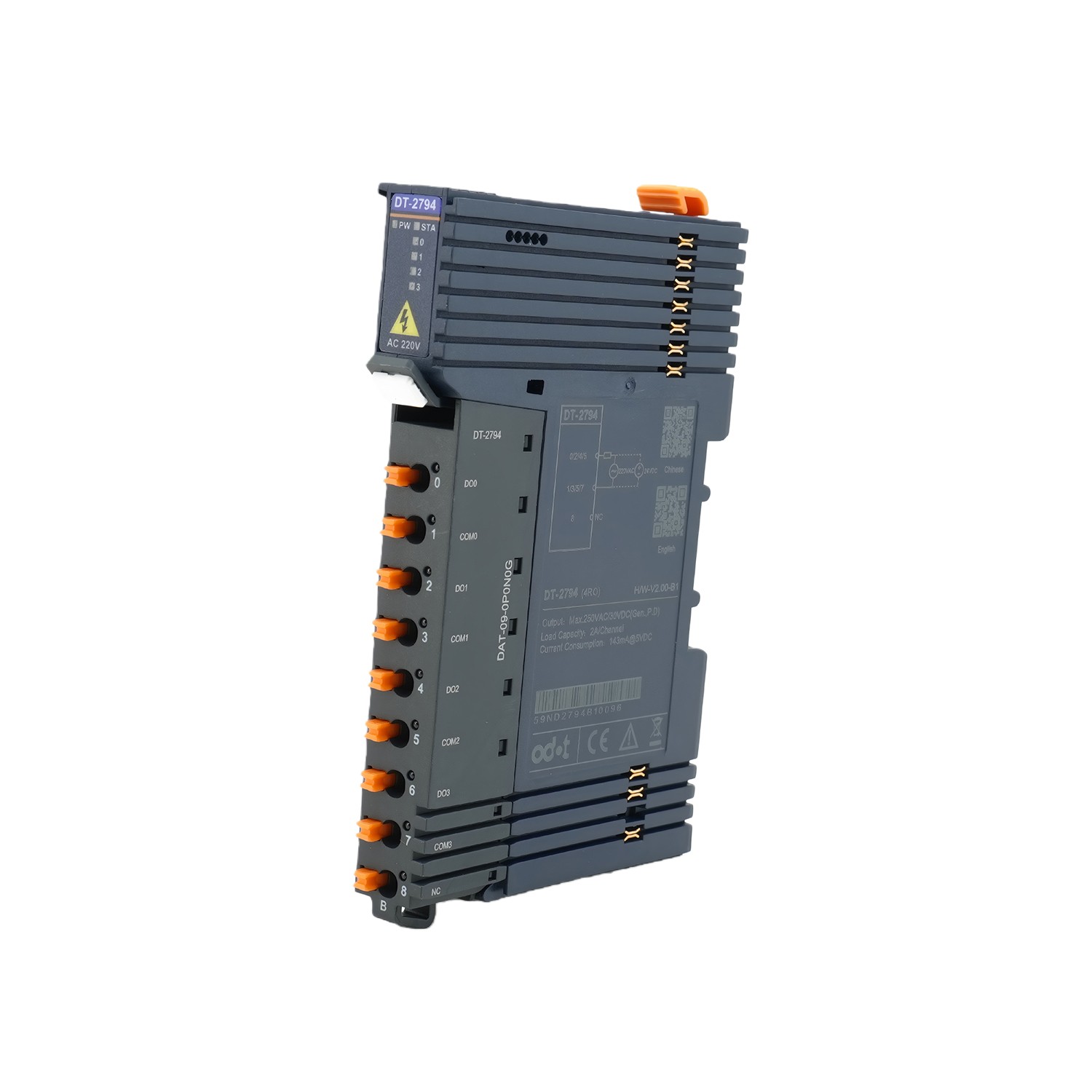

Modul Output Relai DT-2794 4 Saluran

Output Relai 4 Saluran, 2A@250VAC/30VDC (Beban Resistif), 1A@250VAC/30VDC (Beban Induktif)

Fitur Modul

1. 4 Saluran menyampaikan secara normal pada keluaran; 2. Indikator LED 4 saluran;

3. Resistansi rendah (≤100mΩ); 4. Dengan isolasi antar saluran;

5. Beban resistif dan induktif dapat dihubungkan; 6. Modul bus backplane redundan berkecepatan tinggi dengan blok terminal yang dapat dicolokkan.

Parameter Teknis

General Parameters
Power Consumption	143mA@5VDC
Field Powe	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification

Output Parameter
Channel Number	4 channels output
Indicator	4 channels indicator
Output Type	Relay output
Load CapacityOutput Voltage	Resistive load: 2A Inductive load: 1A Lighting load: 30W DC/200W AC
Output Voltage	Max.250VAC/30VDC
Output Delay	OFF to ON: Max.10ms ON to OFF: Max.10ms
Switching Frequency	Resistive load: Max.1Hz Inductive load: Max.0.5Hz Lighting load: Max.0.5Hz
Module Fault Handling	Output fault value or hold last output value can be configured

Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±8kV, Air discharge ±15kV, Performance level B SURGE: Common mode±3kV, Performance level B EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Untuk apa Modul Output Relai DT-2794 digunakan?

J:Modul Output Relai DT-2794 digunakan untuk operasi peralihan pada empat saluran independen, cocok untuk beban resistif dan induktif. Ini banyak diterapkan dalam sistem kontrol otomatis.

T: Berapa banyak saluran yang dimiliki DT-2794, dan berapa kapasitas outputnya?

J：DT-2794 memiliki 4 saluran, masing-masing mampu mendukung hingga 2A@250VAC/30VDC dengan beban resistif, dan 1A@250VAC/30VDC dengan beban induktif.

T: Apakah modul DT-2794 dilengkapi dengan indikator LED?

A：Ya, modul DT-2794 dilengkapi dengan indikator LED untuk setiap saluran, sehingga memudahkan untuk memantau status setiap saluran secara real-time.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
