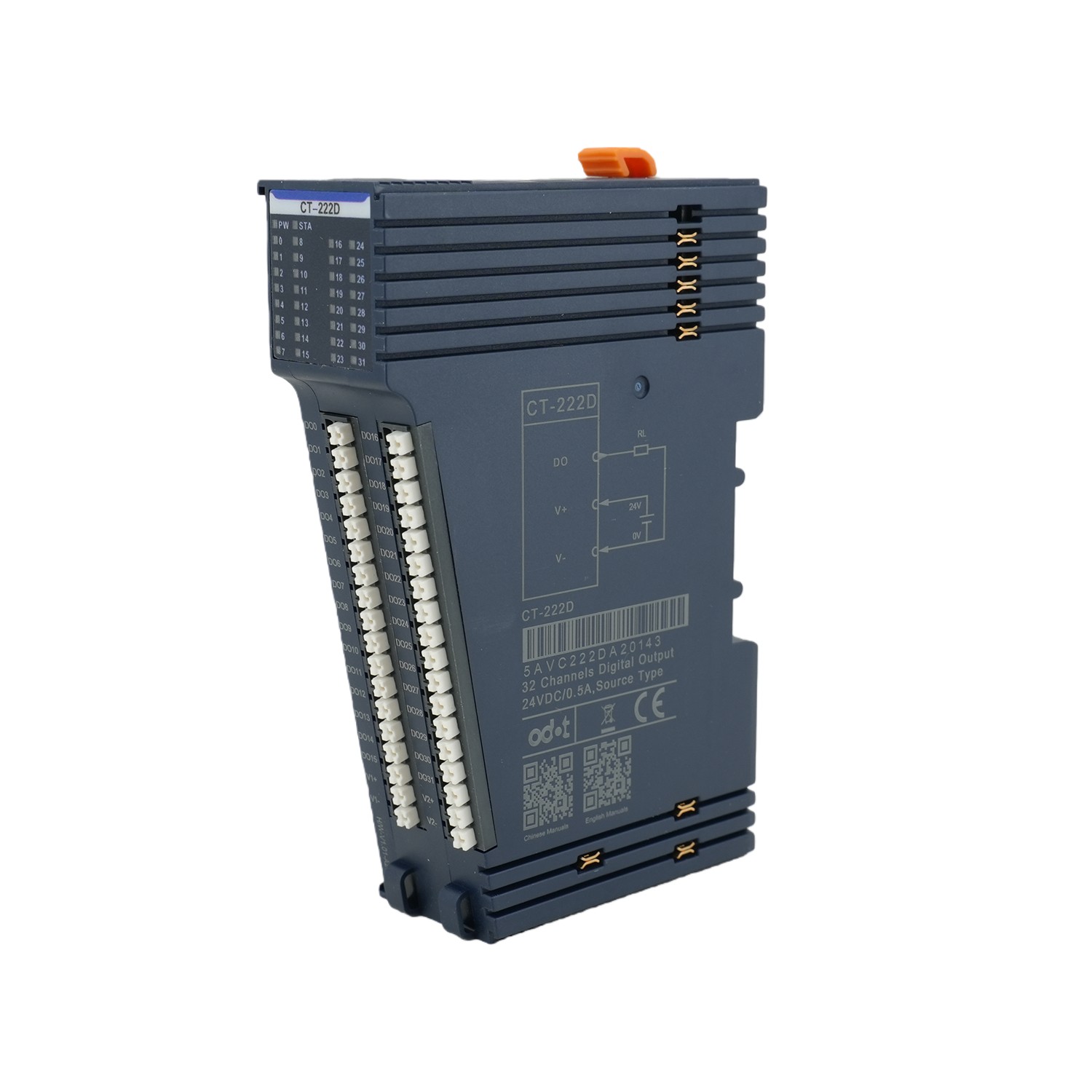

Modul Output Digital CT-222D 32DO PNP Catu Daya Independen

CT-222D adalah modul keluaran digital 32 saluran dari Sichuan ODOT Automation System Co., Ltd., yang menghasilkan keluaran PNP 24VDC (valid tingkat tinggi) dengan catu daya independen per saluran. Dirancang untuk menggerakkan relai, katup solenoid, dan perangkat lapangan lainnya, ia dilengkapi isolasi opto- coupler antara bus internal dan keluaran lapangan untuk meningkatkan keselamatan dan kekebalan kebisingan. Setiap saluran dilengkapi indikator status LED dan dilindungi oleh perlindungan komprehensif: perlindungan terhadap arus berlebih, kelebihan beban, korsleting, dan penghentian termal—memastikan pengoperasian yang andal di lingkungan industri yang menuntut.

Parameter Teknis

General parameters
Power	Max.64mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal: 24Vdc, Range: 19.2~28.8Vdc
Wiring	I/O Wiring： Max.1.0mm²(AWG 17)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-40~85℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Output Parameters
M/S/F:Channel Number	8 Channels
M/S/F:LED Indicator	8 channels output LED indicator
M/S:Rated Current	Single channel output：Max. 1000mASimultaneously output: Max.500mA
M/S: Leak Current	Max. value：3uA
M/S/Output Impedance	< 200mΩ
M/S/Output Delay	OFF to ON:Max.50us ON to OFF:Max.300us
M/S/Protection Function	Over temperature shutdown: typical 135℃Overcurrent protection: typical value 3A Short-circuit protection: Supported

Skenario aplikasi:

Tanya Jawab

T：Jenis beban apa yang dapat dikendarai modul CT-222D, dan apa logika keluarannya?

J：CT-222D menawarkan 32 output digital tipe PNP dengan logika aktif tingkat tinggi (24VDC), yang mampu menggerakkan relai, katup solenoid, dan perangkat lapangan lainnya secara langsung—ideal untuk kontrol aktuator industri standar.

T： Perlindungan keselamatan dan keandalan apa yang disediakan oleh CT-222D?

J:Modul ini menggunakan isolasi opto- coupler antara bus internal dan output lapangan, dan mencakup perlindungan arus berlebih, hubung singkat, beban berlebih, dan pematian termal untuk memastikan pengoperasian yang aman dalam kondisi kesalahan.

T： Bagaimana cara memantau status keluaran CT-222D?

J:Masing-masing dari 32 saluran keluaran dilengkapi indikator LED independen yang menunjukkan status hidup/mati secara real-time, menyederhanakan commissioning, pemecahan masalah, dan pemeliharaan di tempat.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
