Deskripsi Produk

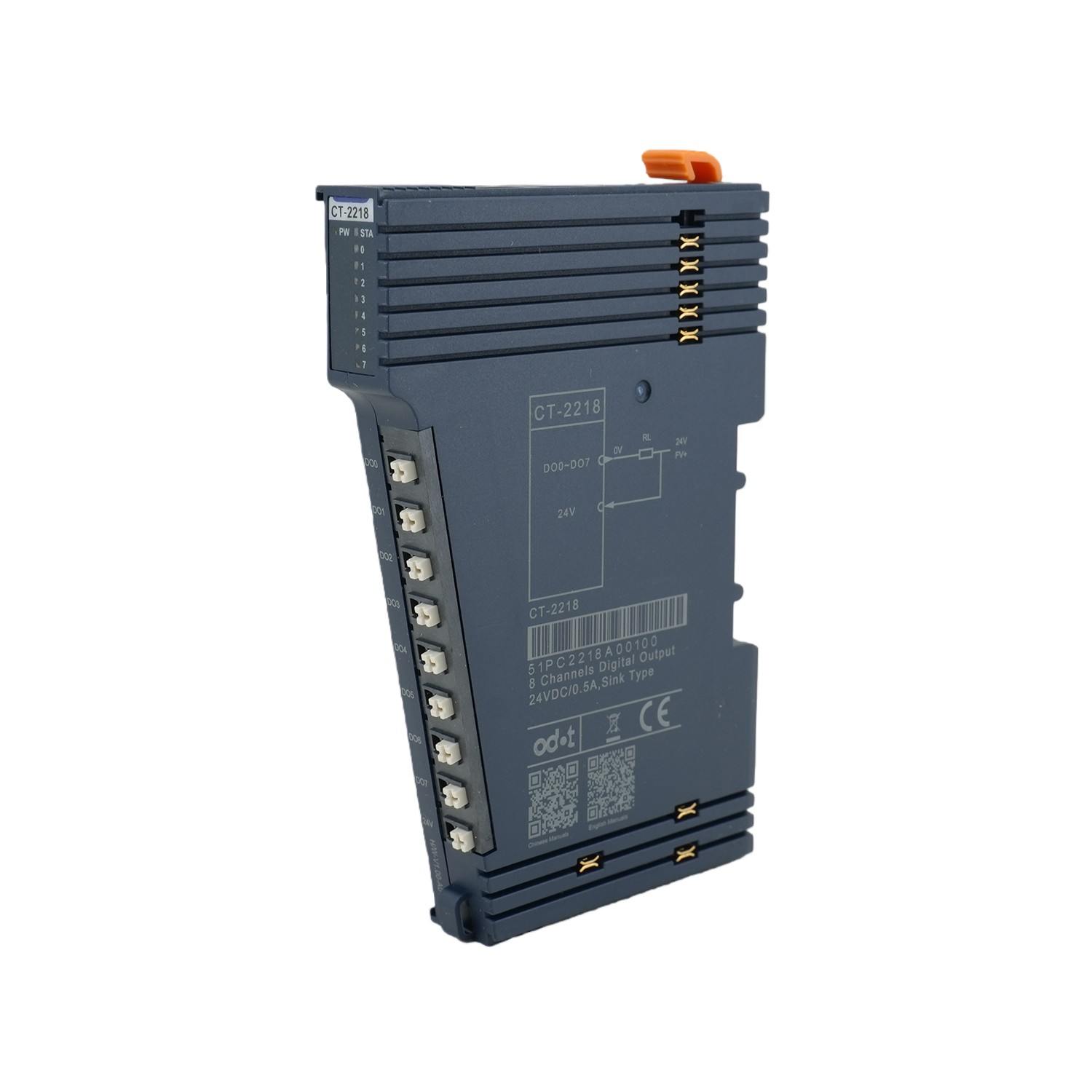

Modul Keluaran Digital CT-2218 8DO 24VDC NPN

1. Modul ini mendukung keluaran digital 8 saluran, tegangan keluaran 0VDC dan keluaran tingkat rendah valid.

2. Modul dapat menggerakkan peralatan lapangan (relay, katup solenoid, dll.).

3. Bus internal modul dan keluaran lapangan diisolasi oleh optocoupler.

4. Modul dilengkapi dengan 8 indikator LED saluran keluaran digital.

5. Modul ini memiliki fungsi pematian termal dan ion pelindung hubung singkat .

Parameter Teknis

General parameters
Power	Max.64mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal: 24Vdc, Range: 19.2~28.8Vdc
Wiring	I/O Wiring： Max.1.0mm²(AWG 17)
Mounting Type	35mmDIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-40~85℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Output Parameters
M/S/F:Channel Number	8 Channels
M/S/F:LED Indicator	8 channels output LED indicator
M/S:Rated Current	Single channel output：Max. 1000mASimultaneously output: Max.500mA
M/S: Leak Current	Max. value：3uA
M/S/Output Impedance	< 200mΩ
M/S/Output Delay	OFF to ON:Max.50us ON to OFF:Max.300us
M/S/Protection Function	Over temperature shutdown: typical 135℃Overcurrent protection: typical value 3A Short-circuit protection: Supported

Skenario aplikasi:

Tanya Jawab

T:Jenis output apa yang disediakan oleh CT-2218, dan perangkat apa yang dapat dikontrolnya?

J: CT-2218 menyediakan output digital tipe NPN 8 saluran dengan sinyal 0VDC (aktif level rendah). Ini dirancang untuk secara langsung menggerakkan perangkat lapangan umum seperti relai, katup solenoid, lampu indikator, dan beban lain yang kompatibel dengan NPN 24VDC.

T：Apakah CT-2218 menawarkan fitur isolasi dan perlindungan listrik?

J: Ya. Modul ini menggunakan isolasi optocoupler antara bus sistem internal dan output lapangan untuk mencegah kebisingan dan lonjakan tegangan mempengaruhi pengontrol. Ini juga mencakup perlindungan hubung singkat bawaan dan pematian termal untuk melindungi modul dan peralatan yang terhubung dalam kondisi gangguan.

T: Bagaimana cara pengguna memantau status setiap saluran keluaran?

J：Masing-masing dari 8 saluran keluaran dilengkapi dengan indikator LED individual, memberikan umpan balik visual waktu nyata mengenai status hidup/mati—membuat commissioning, pemecahan masalah, dan pemeliharaan rutin menjadi cepat dan intuitif.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
