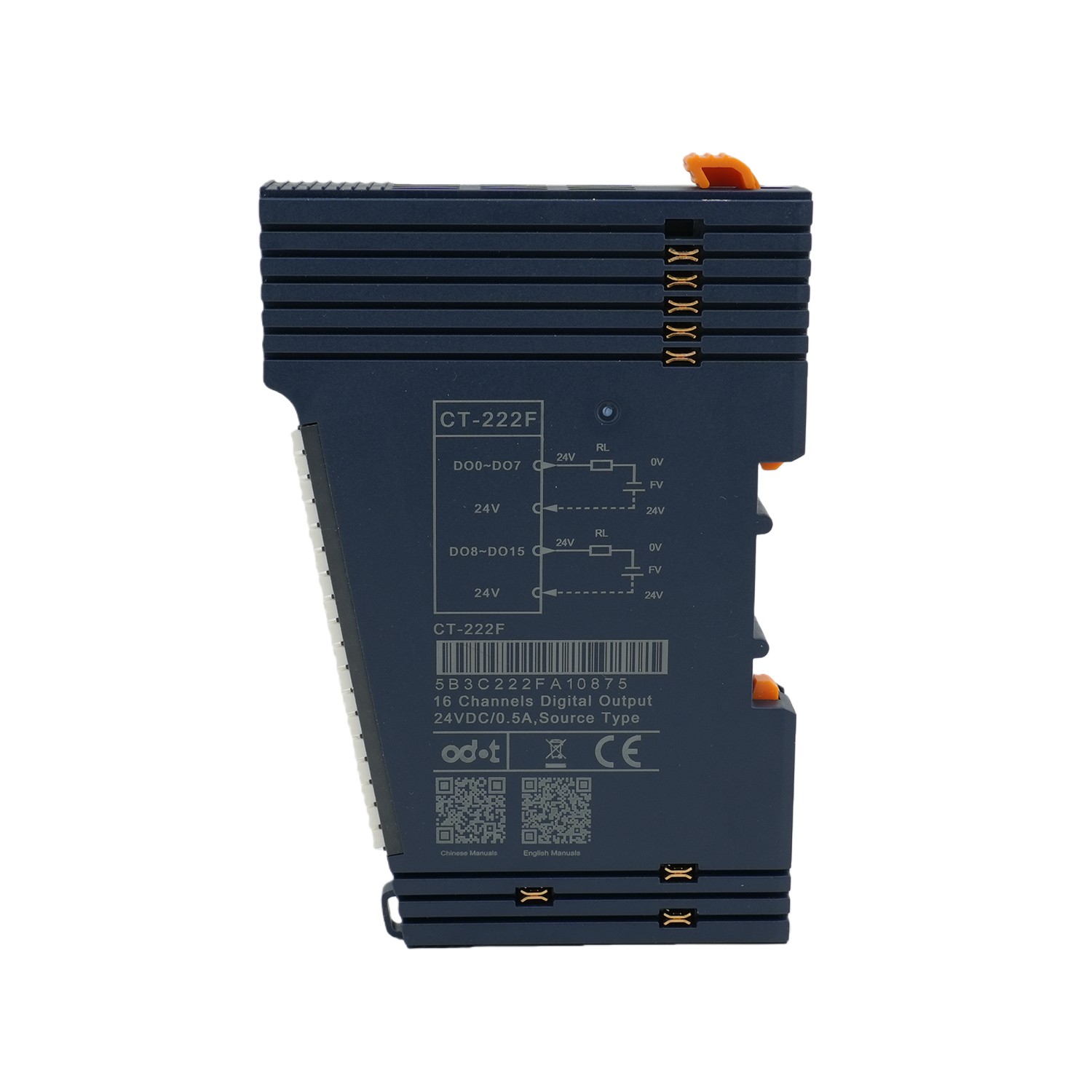

CT-222F Kontrol Otomatisasi Output Digital 16 Saluran Tipe Sumber 24VDC

CT-222F 16 saluran keluaran digital/24VDC/tipe sumber/keluaran 24VDC, keluaran tingkat tinggi valid

Fitur modul

1. Modul mendukung 16 saluran keluaran digital, keluaran tingkat tinggi valid, tegangan keluaran 24VDC.

2. Modul dapat menggerakkan peralatan lapangan. (relai, katup solenoid, dll.)

3. Bus internal modul dan keluaran lapangan menggunakan opto- coupler.

4. Modul ini memiliki 16 lampu indikator LED saluran keluaran digital.

5. Modul ini memiliki fungsi pematian termal dan perlindungan arus lebih.

6. Modul ini mendukung perlindungan sirkuit pendek dan perlindungan kelebihan beban.

Parameter Teknis

Output Parameters
Power	Max.83mA @ 5.0VDC
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24VDC, Range: 19.2～28.8VDC
Wiring	Max.: AWG 18；Min.: AWG 24
Installation	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Output Parameters
Channel Number	16 channel sink type output
LED Indicator	16 channel output LED indicator
Rated Current	Typical value: 500mA
Leakage Current	Max. 10uA
Output Impedance	<200mΩ
Output Delay	OFF to ON: Max.100us ON to OFF: Max.150us
Protection Function	Overtemperature shutdown: typical value is 135℃ Overcurrent protection: typical value 1.1A Short circuit protection support
Load type	GENERAL USE LOADS, PILOT DUTY LOADS

Skenario aplikasi:

Tanya Jawab

T： Apakah level tinggi CT-222F aktif?

J: Ya, keluaran PNP, aktif tingkat tinggi, 24VDC/0,5A.

T: Apakah CT-222F diberi daya secara internal atau independen?

J:Modul catu daya internal, nyaman untuk lemari PLC standar.

T: Aktuator apa yang dapat dihubungkan dengan CT-222F?

J:Motor kecil, lampu indikator, relay, dan perangkat PNP berdaya rendah lainnya.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
