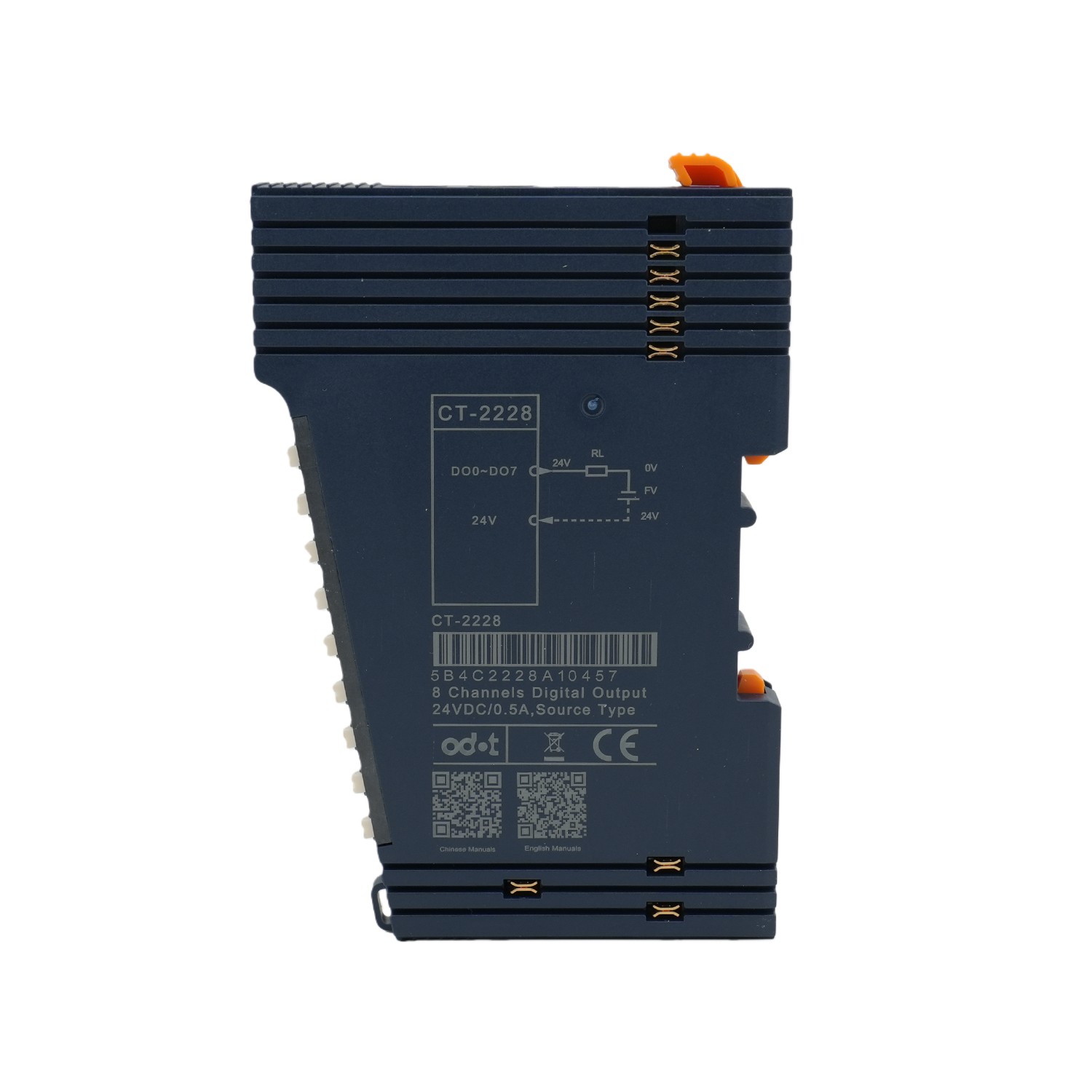

Modul Output Digital CT-2228 Tipe Sumber 8DO 24VDC

Fitur modul

1. Modul ini mendukung keluaran digital 8 saluran, keluaran efektif tingkat tinggi, dan tegangan keluaran 24V

2. Modul dapat menggerakkan peralatan lapangan (relay, katup solenoid, dll.)

3. Bus internal modul dan keluaran lapangan diisolasi oleh optocoupler

4. Modul dilengkapi dengan 8 indikator LED saluran keluaran digital

5. Modul ini memiliki fungsi pematian termal dan perlindungan arus lebih

6. Modul ini mendukung perlindungan sirkuit pendek dan perlindungan kelebihan beban

Parameter Teknis

General Parameters
Power Consumption	Max.51mA @ 5.0VDC
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24VDC, Range: 19.2～28.8VDC
Wiring	Max.: AWG 18;Min.: AWG 24
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and EC 60068-2-6
Impact resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Output Parameters
Channel Number	8 Channels
LED Indicator	8 Channels output LED Indicator
Rated Current	Typical value：500mA
Leak Current	Max. value：100uA
Output Impedance	<280mΩ
Output Delay	OFF to ON:Max.100us；ON to OFF:Max.150us
Protection Function	Over temperature turn-off: typical 135℃ Overcurrent protection: typical value 1.1A
Load type	GENERAL USE LOADS, PILOT DUTY LOADS

Skenario aplikasi:

Tanya Jawab

T：Apa jenis keluaran dan tingkat logika modul CT-2228?

J：CT-2228 adalah modul output digital tipe sumber dengan 8 saluran output 24VDC, di mana level tinggi aktif (output AKTIF saat pada 24V).

T: Dapatkah modul ini menggerakkan perangkat lapangan secara langsung, dan fitur perlindungan keselamatan apa yang ditawarkannya?

J: Ya. CT-2228 dapat secara langsung menggerakkan perangkat lapangan seperti relai dan katup solenoid, dan mengintegrasikan perlindungan arus berlebih, penghentian termal, perlindungan hubung singkat, dan perlindungan beban berlebih untuk memastikan keandalan jangka panjang.

T: Bagaimana cara memantau status keluaran, dan apakah modul menyediakan isolasi listrik?

J:Setiap saluran keluaran dilengkapi indikator LED khusus untuk pemantauan waktu nyata. Selain itu, opto-skrup menyediakan isolasi listrik antara bus internal dan output lapangan, sehingga secara signifikan meningkatkan kekebalan kebisingan dan keamanan sistem.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
