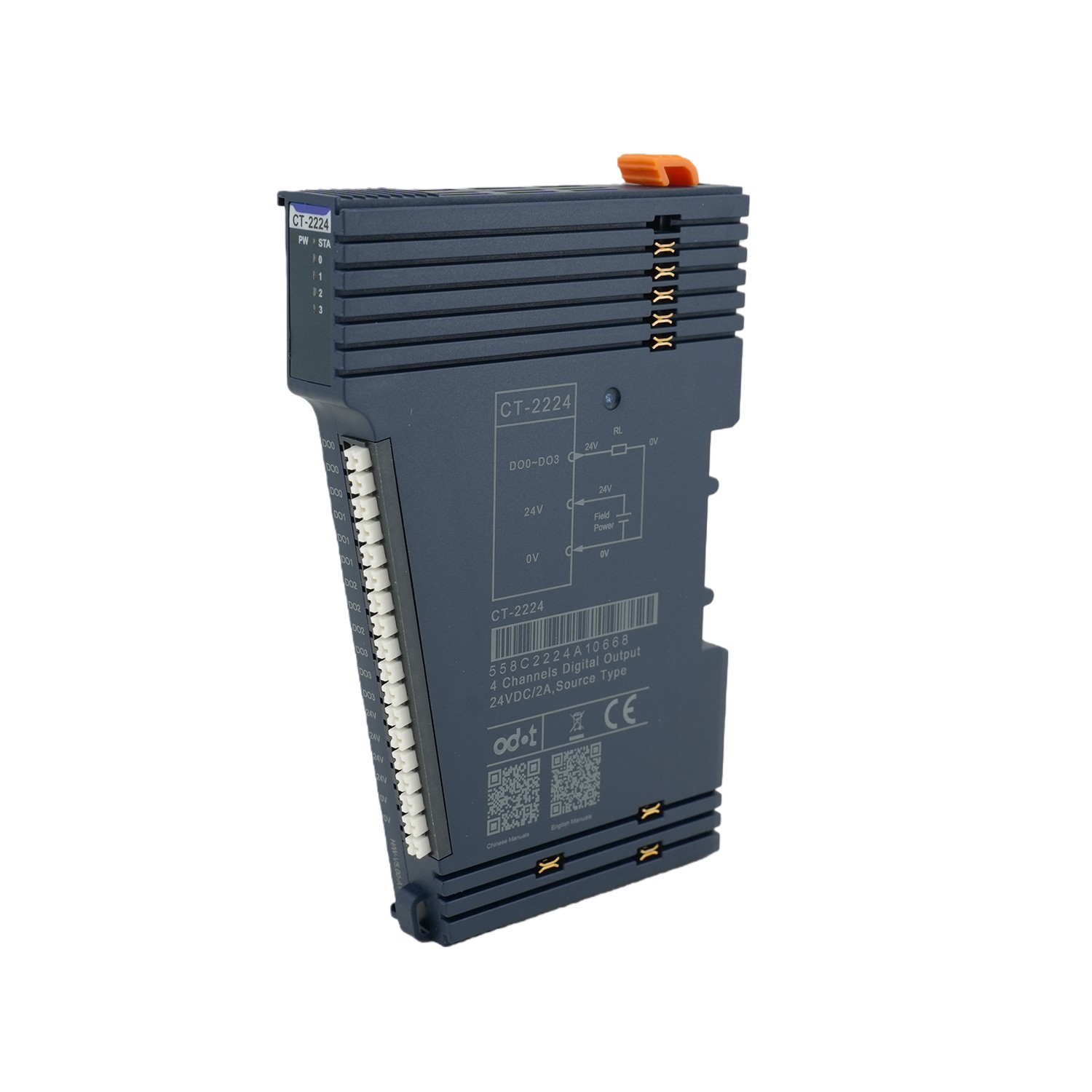

Modul Output Digital CT-2224 Tipe Sumber 4DO 24VDC

1. Modul mendukung keluaran digital 4 saluran, tegangan keluaran 24VDC dan keluaran tingkat tinggi valid.

2. Arus keluaran maksimal saluran tunggal DO adalah 3,3 A.

3. Modul dapat menggerakkan peralatan lapangan (relay, katup solenoid, dll.)

4. Bus internal modul dan keluaran lapangan diisolasi oleh optocoupler.

5. Modul dilengkapi dengan 4 indikator LED saluran keluaran digital.

6. Modul ini memiliki fungsi pematian termal dan perlindungan arus lebih.

7. Modul ini mendukung perlindungan sirkuit pendek dan perlindungan kelebihan beban.

Parameter Teknis

General parameters
Power Consumption	Max.30mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2~28.8Vdc
Wiring	I/O wiring:Max.1.5mm2(AWG 16)
Mounting Type	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Output Parameters
Channel Number	4 Channels
LED Indicator	4 Channels output LED Indicator
Rated Current	Typical value：2.2A
Leak Current	Max. value：10uA
Output Impedance	<90mΩ
Output Delay	OFF to ON:Max.5us;ON to OFF:Max.200us
Protection Function	Over temperature turn-off: typical value 150℃ Overcurrent protection: typical value 12A

Skenario aplikasi:

Tanya Jawab

T: Apa jenis keluaran dan arus maksimal CT-2224?

J: keluaran PNP, aktif tingkat tinggi, 24VDC/2.2A, catu daya independen.

T：Beban apa yang dapat dikendarai CT-2224?

J: Aktuator, katup, dan relai berdaya sedang.

T: Apakah CT-2224 memerlukan perlindungan eksternal?

J: Direkomendasikan untuk menggunakan dioda pelindung untuk beban induktif.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
