Deskripsi Produk

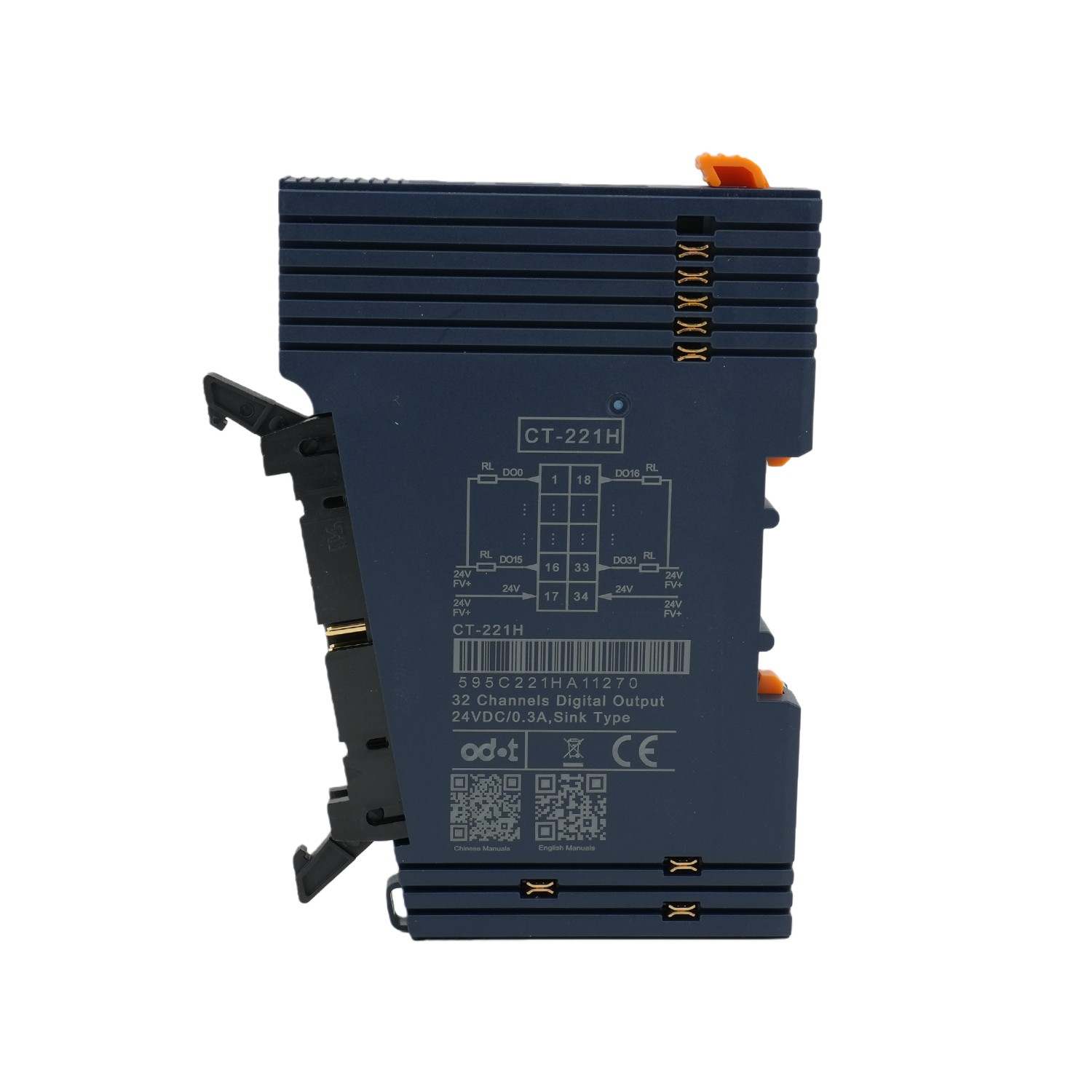

CT-221H 32 saluran keluaran digital/24VDC/NPN

Fitur modul

Modul DO 32 saluran yang andal dengan output aktif tingkat rendah 0V, dirancang untuk menggerakkan relai, katup solenoid, dan perangkat lapangan lainnya. Dilengkapi isolasi elektromagnetik penuh pada bus internal dan output, pematian termal internal dan perlindungan arus berlebih, ditambah indikator status LED untuk semua saluran. Ideal untuk PLC dan sistem kontrol industri yang memerlukan kinerja I/O yang kuat dan tahan terhadap kebisingan.

Parameter teknis

General Parameters
Power	Max.54mA @ 5.0VDC
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24VDC, Range: 19.2～28.8VDC
VCLAMP Voltage	Nominal:24VDC, Input range:12-36VDC
Wiring	Max.: AWG 18 Min.: AWG 24
Installation	35mm DIN-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~60℃
Operating Temperature of Horizontal Installation	-35℃~70℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Output Parameters
Channel Number	32 channel sink type output
LED Indicator	32 channel output LED indicator
Rated Current	single channel output：Max.1000mA 16 channels simultaneously output：Max.500mA 32 channels simultaneously output：Max.300mA
Leakage Current	Max. 10uA
On Resistance	Typical value：500mΩ
Output Delay	OFF to ON: Max.100us ON to OFF: Max.150us
Protection Function	Over-temperature shut down: typical value 160℃ Overcurrent protection: typical value 1.8A Short circuit protection: supported Association protection: a group of 4 channels
Load type	GENERAL USE LOADS, PILOT DUTY LOADS

Skenario aplikasi:

Tanya Jawab

T: Apakah modul ini mendukung isolasi elektromagnetik dan secara efektif mencegah gangguan listrik?

J:Ya, modul ini dilengkapi isolasi elektromagnetik pada bus internal dan output lapangan, memastikan stabilitas dan keamanan di lingkungan industri yang keras.

T: Apakah modul memiliki mekanisme perlindungan terhadap situasi arus berlebih atau panas berlebih?

J：Ya, ini mencakup penghentian termal dan perlindungan arus berlebih untuk melindungi modul dan peralatan yang terhubung dari kerusakan akibat panas berlebih atau kondisi arus tidak normal.

T：Bagaimana cara memeriksa status kerja setiap saluran dengan cepat?

J:Modul ini dilengkapi dengan indikator LED untuk setiap saluran keluaran digital, memberikan status operasional waktu nyata untuk kemudahan diagnostik dan pemeliharaan.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
