Deskripsi Produk

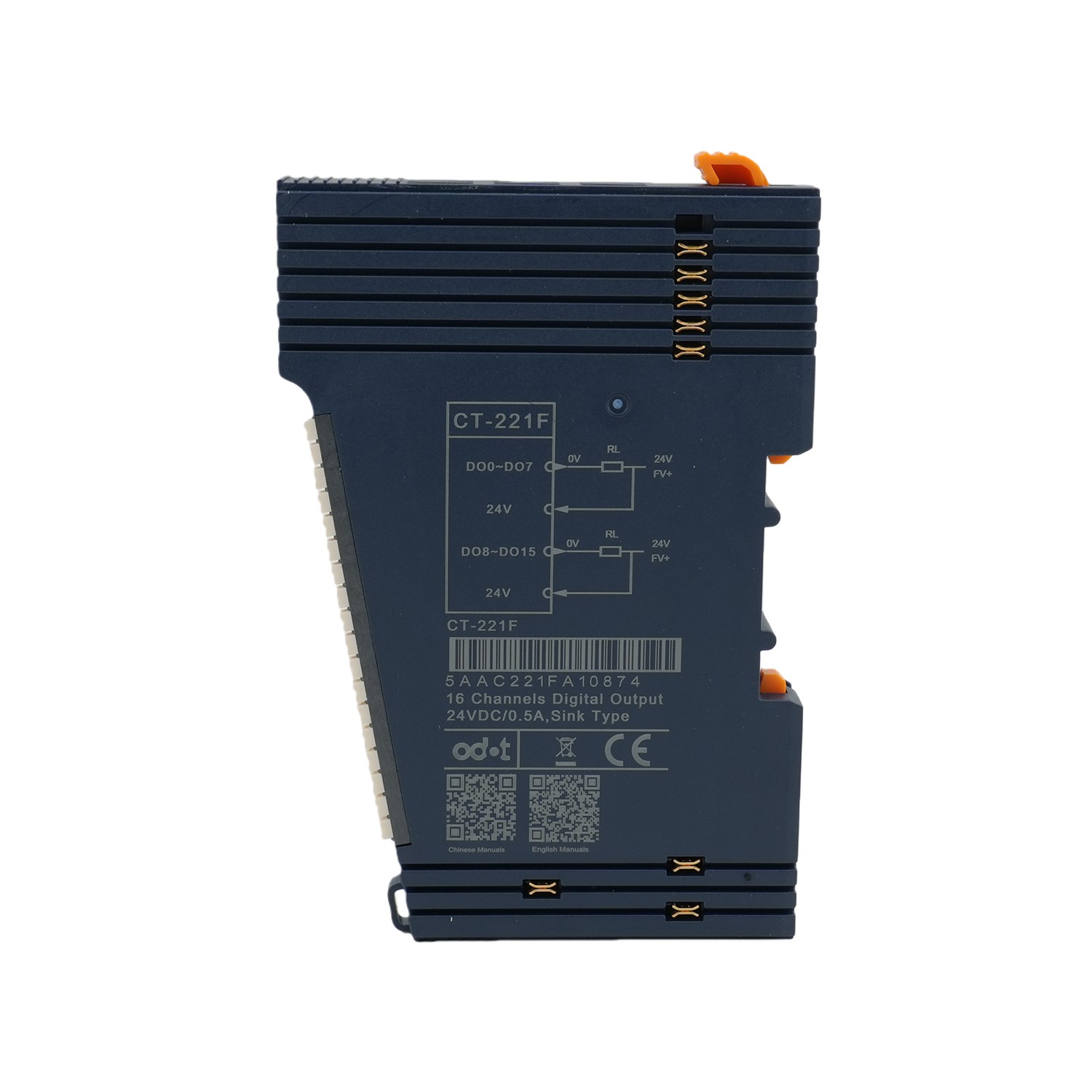

CT-221F IO 16 Saluran Modul Output Digital Tipe Wastafel 24VDC

Fitur modul

Modul output digital 16 saluran CT-221F oleh Sichuan Odot adalah solusi I/O tipe sink 24VDC (gaya NPN) berkinerja tinggi yang dirancang untuk menggerakkan perangkat lapangan seperti relai, katup solenoid, dan lampu indikator dengan andal. Ini memiliki 16 saluran keluaran digital independen, beroperasi dengan logika aktif tingkat rendah (output = 0V saat ON), menjadikannya ideal untuk integrasi dengan arsitektur kontrol berbasis NPN dan sistem PLC standar. Keamanan penting dipastikan melalui isolasi elektromagnetik antara bus backplane internal dan semua output lapangan—mencegah ground loop, noise couple, dan transien tegangan tinggi mengganggu sistem kontrol. Setiap saluran dilengkapi indikator LED khusus untuk visibilitas status waktu nyata, mempercepat commissioning, dan pemecahan masalah. Modul ini juga mengintegrasikan fungsi proteksi arus berlebih dan penghentian termal: jika terjadi korsleting, kelebihan beban, atau suhu berlebih, output secara otomatis dinonaktifkan dan dapat pulih sendiri setelah kondisi menjadi normal—meningkatkan ketahanan sistem tanpa intervensi manual. Terbukti pada mesin pengemasan Eropa, jalur perakitan otomotif Amerika Utara, dan sistem irigasi cerdas di Asia Tenggara, CT-221F terintegrasi secara mulus dengan platform PLC utama dan mematuhi standar CE dan EMC industri. Sebagai modul keluaran digital tipe wastafel 16 saluran berdensitas tinggi yang kuat, CT-221F menghadirkan aktuasi yang aman, stabil, dan bebas perawatan untuk aplikasi otomasi industri global.

Parameter Teknis

Output Parameters
Power	Max.70mA @ 5.0VDC
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24VDC, Range: 19.2～28.8VDC
VCLAMP Voltage	Nominal:24VDC, Input range:12-36VDC
Wiring	Max.: AWG 18；Min.: AWG 24
Installation	35 mm Din-Rail
Size	1151475mm
Weight	65g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~70℃
Operating Temperature of Horizontal Installation	-35℃~60℃
Relative Humidity	5~ 95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~ 95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Output Parameters
Channel Number	16 channel sink type output
LED Indicator	16 channel output LED indicator
Rated Current	single channel output：Max.1000mA simultaneously output：Max.500mA
Leakage Current	Max. 10uA
On Resistance	Typical value：500mΩ
Output Delay	OFF to ON: Max.100us ON to OFF: Max.150us
Protection Function	Over-temperature shut down: typical value 160℃ Overcurrent protection: typical value 1.8A Short circuit protection: supported New hardware association protection: a group of 4 channels
Load type	GENERAL USE LOADS, PILOT DUTY LOADS

Skenario aplikasi:

Tanya Jawab

T: Apa jenis keluaran dan tegangan CT-221F?

J: keluaran NPN, aktif tingkat rendah, 24VDC/0,5A, catu daya internal.

T: Perangkat apa saja yang dapat dikontrol oleh CT-221F?

A：Indikator, kumparan relai, aktuator kecil, dan beban berdaya rendah lainnya.

T: Apakah CT-221F mendukung diagnostik tingkat modul?

J:Modul catu daya internal tidak menyediakan diagnostik; modul pasokan independen mendukung diagnostik. ODOT Solutions

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
