Sumber Modul Output Digital 32DO

dapatkan harga terbaru

Min. Memesan:

Hubungi sekarang

Deskripsi Produk

Atribut Produk

Model No: CT-222H

& pengiriman paket

Unduh

The file is encrypted. Please fill in the following information to continue accessing it

Seri SPS-C IO_20260119_11180739

Mengungkap Masa Depan- Sorotan ODOT dari SPS205



Deskripsi Produk

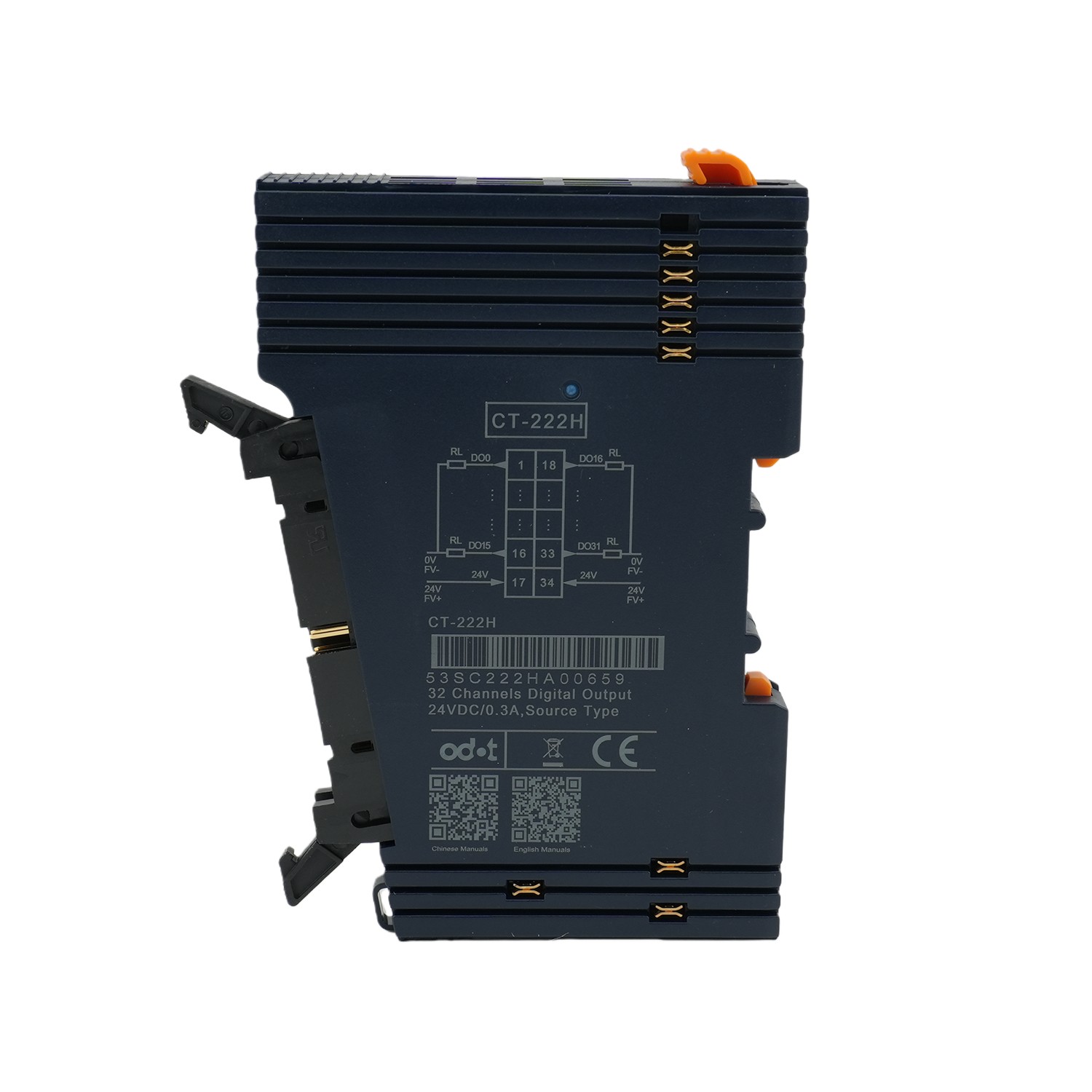

Sumber Modul Output Digital CT-222H 32DO

Modul keluaran digital 32 saluran CT-222H oleh Sichuan Odot adalah modul keluaran tipe sumber (PNP) 24VDC berdensitas tinggi dan berkinerja tinggi, dirancang untuk menggerakkan beban industri secara langsung seperti relai, katup solenoid, lampu pilot, dan kontaktor kecil. Ini memberikan 32 saluran output independen, masing-masing mampu menghasilkan sumber daya hingga 0,5A, beroperasi dengan logika aktif tingkat tinggi (output = 24V saat ON)—sehingga ideal untuk integrasi dengan PLC standar Eropa dan arsitektur kontrol berbasis PNP. Semua saluran diisolasi sepenuhnya dari bus backplane internal melalui opto-kopler berkecepatan tinggi, menghilangkan ground loop dan melindungi sistem kontrol dari transien sisi lapangan. Setiap saluran dilengkapi indikator LED khusus untuk visibilitas status real-time, mempercepat commissioning dan pemecahan masalah. Modul ini mengintegrasikan perlindungan empat lapis: fungsi arus lebih, arus pendek, kelebihan beban, dan pematian termal secara otomatis menonaktifkan saluran yang terpengaruh jika terjadi gangguan dan mendukung pemulihan mandiri—mencegah kegagalan berjenjang dan memastikan waktu aktif sistem. Konektor jantan 34-pin yang kuat memungkinkan kabel berdensitas tinggi dan penggantian bidang yang cepat dalam lemari kontrol dengan ruang terbatas. Berhasil diterapkan di jalur perakitan otomotif Jerman, sistem pengisian minuman di Amerika Utara, dan penyortir gudang pintar di Asia Tenggara, CT-222H terintegrasi secara mulus dengan Siemens, Beckhoff, dan platform otomasi besar lainnya serta mematuhi standar CE dan EMC industri. Sebagai modul keluaran digital tipe sumber 32 saluran dengan jumlah saluran tinggi, penggerak tinggi, dan sangat terlindungi, CT-222H menghadirkan aktuasi yang andal dan ramah perawatan untuk aplikasi manufaktur cerdas global.

Parameter Teknis

General parameters
Power	Max.175mA @ 5.0Vdc
Isolation	I/O to internal bus: opto-couple isolation (3KVrms)
Field Power	Nominal:24Vdc, Range: 19.2-28.8Vdc
Wiring	34P male connector 2.54mm Pin header
Mounting Type	35mmDIN-Rail
Size	1151475mm
Environment Specification
Operational Temperature	-35~70℃
Operational Humidity	5%~95% RH(No Condensation)
Protection Class	IP20
Output Parameters
Channel Number	32 channels source type output
LED Indicator	32 channel output LED indicator
Rated Current	Typical value：300mA
Leakage Current	Max：10uA
Output Impedance	<200mΩ
Output Delay	OFF to ON: Max.100us ON to OFF: Max.150us
Protection	Overtemperature shutdown: typical value is 135℃ Overcurrent protection: typical value 1.1A Short circuit protection support
Weight	65g

Skenario aplikasi:

Tanya Jawab

T: Apa jenis keluaran dan tingkat logika modul CT-222H?

J：CT-222H adalah modul output digital tipe sumber dengan 32 saluran output 24VDC, di mana level tinggi aktif (output AKTIF saat pada 24V).

T: Dapatkah modul ini menggerakkan perangkat lapangan secara langsung, dan mekanisme perlindungan apa yang disertakan di dalamnya?

J: Ya. CT-222H dapat secara langsung menggerakkan perangkat lapangan seperti relay dan katup solenoid, dan memiliki fitur proteksi arus berlebih, penghentian termal, proteksi hubung singkat, dan proteksi beban berlebih untuk memastikan keandalan sistem.

T: Bagaimana cara memantau status setiap saluran keluaran, dan apakah modul menggunakan isolasi listrik?

J:Setiap saluran keluaran memiliki indikator LED khusus untuk pemantauan status waktu nyata. Selain itu, opto-skrup menyediakan isolasi listrik antara bus internal dan output lapangan, sehingga meningkatkan kekebalan dan keamanan kebisingan.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
