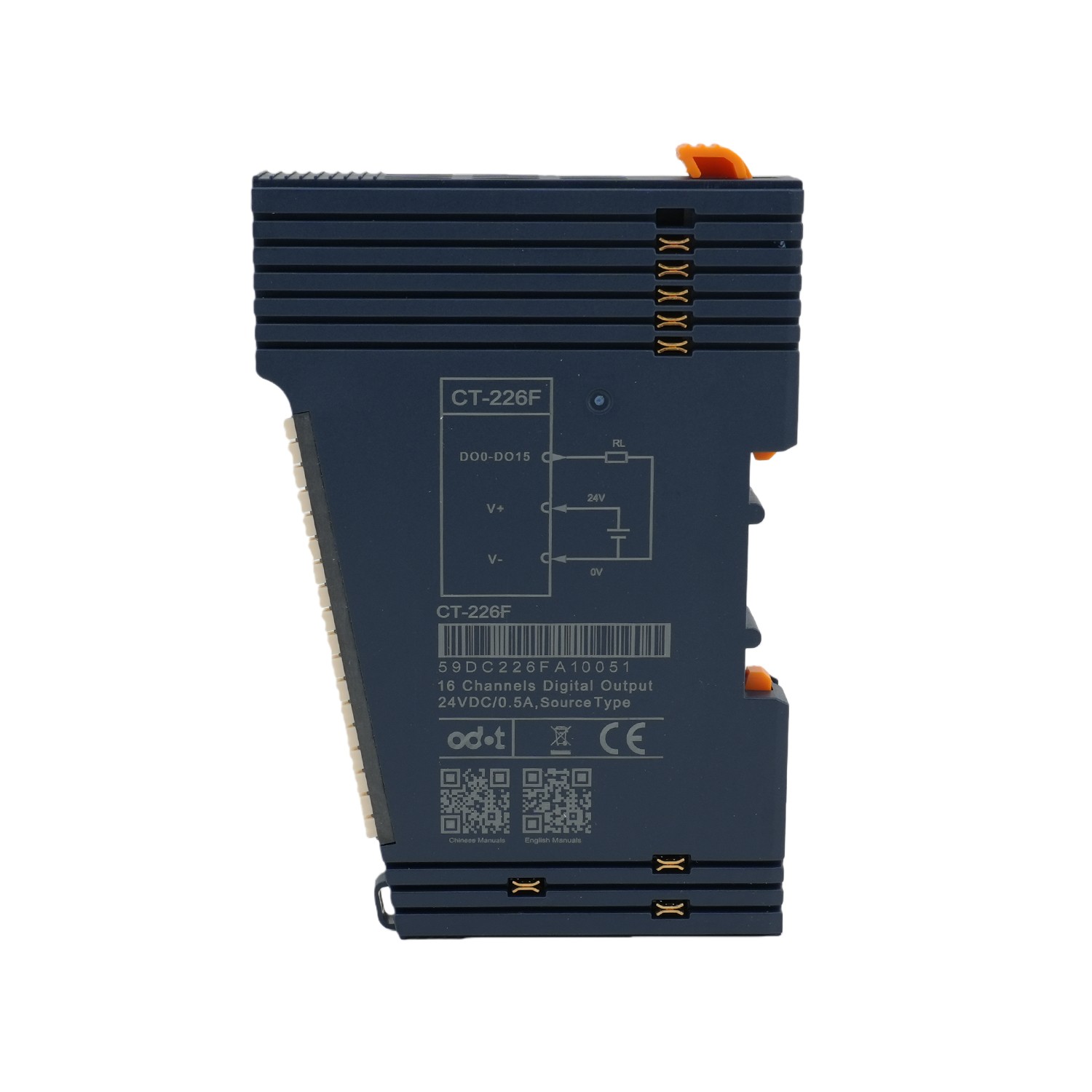

CT-226F 16 saluran keluaran digital/24VDC/PNP

Fitur modul

CT-226F adalah modul keluaran digital 16 saluran dengan keluaran PNP (sumber) 24VDC, dirancang untuk kontrol perangkat lapangan yang andal seperti relai, katup solenoid, dan lampu indikator dalam otomasi industri. Ini memiliki fitur isolasi elektromagnetik antara bus internal dan sirkuit sisi lapangan, memastikan kekebalan kebisingan dan keamanan sistem. Setiap saluran dilengkapi indikator status LED untuk diagnostik waktu nyata. Mekanisme perlindungan yang komprehensif— termasuk arus berlebih, korsleting, beban berlebih, dan penghentian termal—meningkatkan keandalan operasional; saluran yang salah ditutup secara independen tanpa mempengaruhi saluran lain. Catu daya 24VDC eksternal diperlukan untuk loop keluaran. Ideal untuk otomatisasi pabrik, pengemasan, penanganan material, dan jalur perakitan otomotif, CT-226F memberikan kinerja yang kuat dan ramah perawatan untuk OEM dan integrator sistem.

Parameter teknis

General Parameters
Power	Max.60mA @ 5.0VDC
Isolation	The isolation voltage between the channel and system power is AC500V The isolation voltage between the channel and field power is AC500V The isolation voltage between the channel and PE is AC500V
Field power	Power supply: 19.2~28.8V (nominal: 24VDC) Alarm when the voltage is lower than 15~17V
Wiring	Max.1.0mm² (AWG 18) Max.0.2mm² (AWG 24)
Installation	35mm DIN-Rail
Size	1151475mm
Weight	80g
Environment Specification
Operating Temperature of Vertical Installation	-35℃~60℃
Operating Temperature of Horizontal Installation	-35℃~70℃
Relative Humidity	5~95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5~95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2 and IEC 60068-2-6
Impact Resistance	Comply with IEC 61131-2 and IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2 and IEC 61000-4
Output Parameters
Channel Number	16 channels output
LED Indicator	16 panel LEDs and 16 channel LEDs, all green
Rated Current	Single channel current: Max.1A. Current per channel 0.5A
Leakage Current	Max. 5uA
Output Impedance	Typical value: 200mΩ
Output Delay	OFF to ON: Max.100us ON to OFF: Max.150us
Protection Function	Over-temperature shut down: typical value 150℃ Overcurrent protection: typical value 1.3~1.8A Short circuit protection: supported Channel independent protection
Load type	GENERAL USE LOADS, PILOT DUTY LOADS
Output Type	Source / High-side output

Skenario aplikasi:

Tanya Jawab

T: Berapa peringkat arus dan tegangan CT-226F?

J:16 saluran, keluaran PNP, aktif tingkat tinggi, 24VDC/0,5A, catu daya independen.

T: Perangkat apa saja yang dapat dikontrol oleh CT-226F?

A：Indikator, relai, aktuator kecil, dan beban terkontrol PLC berdaya rendah lainnya.

T: Apakah CT-226F mendukung diagnostik tingkat modul?

J: Tidak, diagnostik tingkat modul tidak didukung; status dapat dipantau melalui program PLC.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
