Modul keluaran digital ODOT DT-221F 16 saluran Dijelaskan_20260116_14584459



Deskripsi Produk

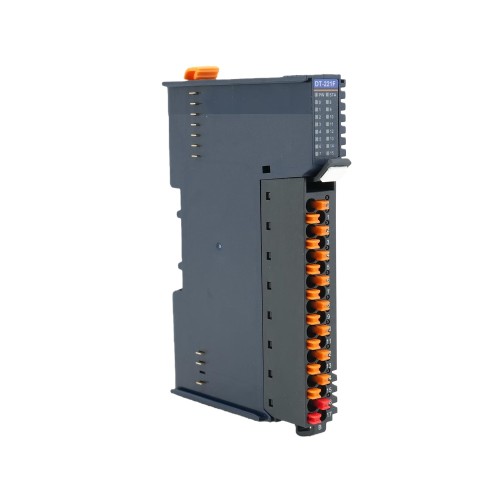

DT-221F 16 Saluran Output Digital /24VDC/NPN

Fitur Modul

1. Modul mendukung 16 saluran keluaran digital, keluaran tingkat rendah valid dan tegangan keluaran 0V.

2. Modul ini membawa 16 indikator LED saluran keluaran digital.

3. Modul memiliki fungsi pematian termal dan perlindungan arus berlebih.

4. Modul bus backplane redundan berkecepatan tinggi dengan blok terminal yang dapat dicolokkan.

Parameter Teknis

General Parameters
Current Consumption	48mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification

Input parameters
Channel number	16 channels output
Indicator	16 channel indicators
Output Type	Transistor output, NPN
Load capacity	12W (0.5A)/ each channel
Output Current of Module	Max.8A
Load Resistance	Min.48Ω
Output Delay	OFF to ON: Max.100μs ON to OFF: Max.200μs
Output voltage	0V
Residual Current	<8 μA
Switching Frequency	Resistive load: Max.100Hz Inductive load: Max.2Hz
Module Fault Handling	Output fault value or hold last output value can be configured
Protection Function	Overcurrent protection, protection current: 0.7~1.4A

Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T: Apa jenis keluaran digital dan tingkat logika modul DT-221F?

J:DT-221F menyediakan output digital tipe NPN 16 saluran dengan logika aktif tingkat rendah (output AKTIF saat 0V).

T：Apakah modul ini menyertakan indikator status dan fitur perlindungan?

J: Ya, setiap saluran keluaran digital memiliki indikator LED khusus, dan modul ini mencakup perlindungan arus berlebih dan pematian termal bawaan untuk pengoperasian yang aman dan andal.

T: Bagaimana modul DT-221F memungkinkan instalasi cepat dan konektivitas dengan keandalan tinggi?

J:Modul ini dilengkapi dengan bus backplane redundan berkecepatan tinggi dan blok terminal yang dapat dicolokkan, memungkinkan pemasangan kabel di lapangan dengan cepat dan perawatan yang mudah.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
