Deskripsi Produk

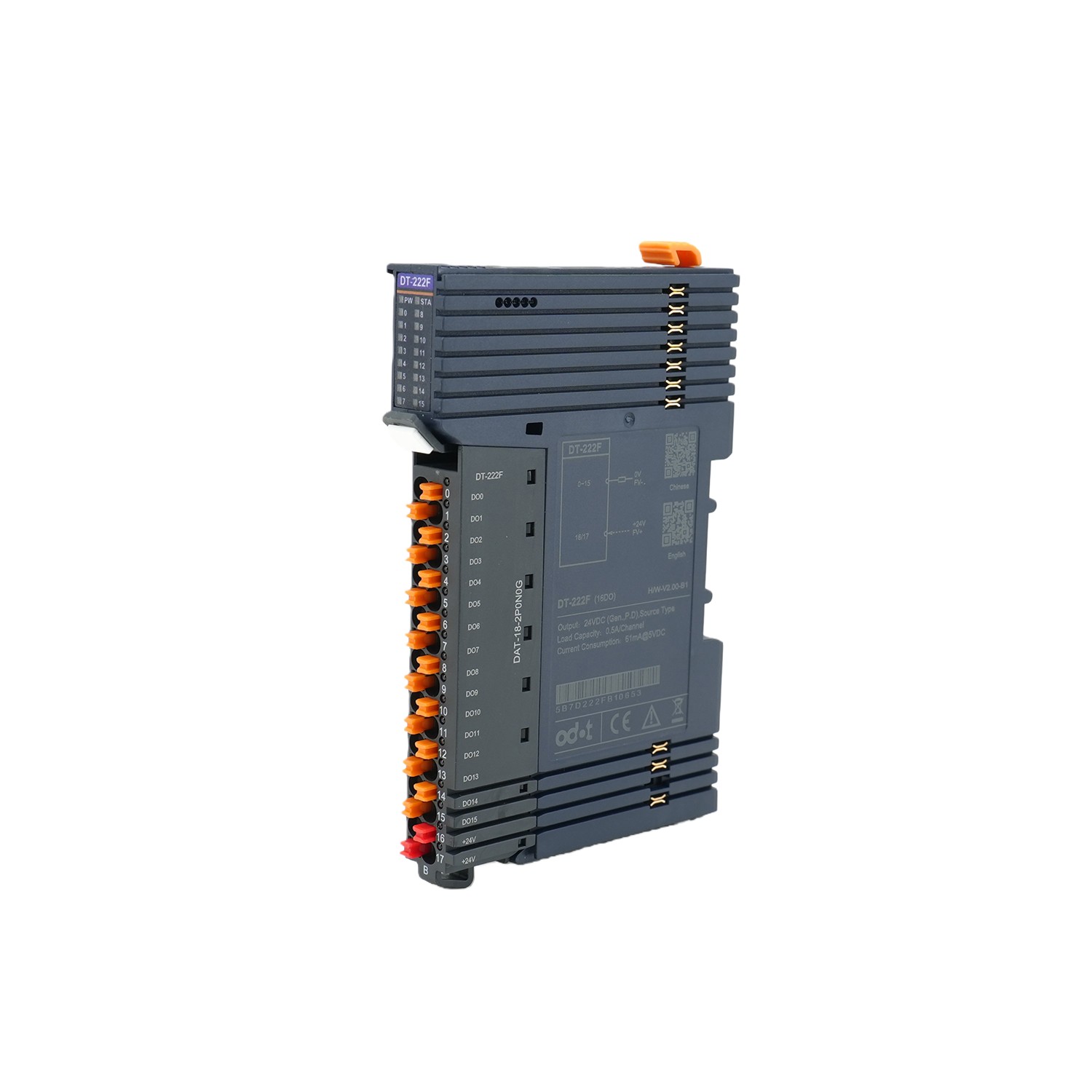

Modul Output Digital DT-222F 16DO PNP

Output Digital 16 saluran /24VDC/PNP

Fitur Modul

1. Modul mendukung 16 saluran keluaran digital, tegangan keluaran 24VDC dan keluaran tingkat tinggi valid.

2. Modul ini membawa 16 lampu indikator LED saluran keluaran digital.

3. Modul ini memiliki fungsi pematian termal dan perlindungan arus lebih.

4. Modul ini mendukung perlindungan sirkuit pendek dan perlindungan kelebihan beban.

5. Modul bus backplane redundan berkecepatan tinggi dengan blok terminal yang dapat dicolokkan.

Parameter Teknis

General Parameters
Current Consumption	61mA@5VDC
Field Power	19.2~28.8VDC (Nominal: 24VDC)
Wirring Diameter	Min.0.2mm²(AWG24) Max.1.5mm²(AWG16)
Terminal Pluggable	Support
Backplane Bus	Double bus redundancy
Installation	35mm DIN-Rail
Dimension	1191480mm
Product Certification	CE Certification

Output Parameters
Channel Number	16 channels output
Indicator	16 channel indicators
Output Type	Transistor output, PNP
Load Capacity	12W (0.5A)/ each channel
Output Current of Module	Max.8A
Load Resistance	Min.48Ω
Output Delay	OFF to ON: Max.100μs ON to OFF: Max.200μs
Switching Frequency	Resistive load: Max.100Hz Inductive load: Max.2Hz
Module Fault Handling	Output fault value or hold last output value can be configured
Protection Function	Overcurrent protection, protection current: 0.7~1.4A

Environment parameters
Horizontal Installation Operating Temperature	-35℃~60℃
Vertical Installation Operating Temperature	-35℃~50℃
Storage Temperature	-40℃~85℃
Environment Humidity	5%~95%RH (No condensation)
Installation Altitude	<2000m
Pollution Degree	Ⅱ
Protection Grade	IP20
Mechanical Properties	Comply with IEC60068-2-6, IEC6008-2-27
Insulation Withstand	Comply with IEC61131-2
EMC Performance	Comply with IEC61131-2, IEC61000-4 (ESD: Contact discharge ±6kV, Performance level A; Air discharge±8kV, Performance level A SURGE: Common mode ±2kV, Performance level A EFT: ±2kV, Performance level A)

Skenario aplikasi:

Tanya Jawab

T：Jenis beban apa yang dapat dikendarai modul DT-222F, dan apa logika outputnya?

J:DT-222F memiliki 16 output digital tipe PNP dengan logika aktif tingkat tinggi (24VDC), yang mampu menggerakkan relai, katup solenoid, lampu indikator, dan aktuator industri standar lainnya secara langsung dalam aplikasi kontrol 24VDC.

T：Mekanisme perlindungan apa yang disertakan DT-222F untuk memastikan pengoperasian yang aman?

J: Ini mengintegrasikan perlindungan arus lebih, arus pendek, kelebihan beban, dan pematian termal yang secara otomatis menonaktifkan output jika terjadi kesalahan—mencegah kerusakan dan memastikan keandalan sistem jangka panjang.

T: Bagaimana cara memantau status keluaran DT-222F, dan apakah mudah dipasang dan dirawat?

J:Setiap saluran memiliki indikator LED khusus untuk visibilitas status hidup/mati secara real-time. Dikombinasikan dengan backplane bus redundan berkecepatan tinggi dan terminal penjepit pegas yang dapat dipasang (0,2–1,5 mm² / AWG 24–16), hal ini memungkinkan pemasangan dan penggantian yang cepat dan bebas alat—sangat meningkatkan kemudahan servis di lokasi.

Sertifikasi & Jaminan Kualitas:

Produk ODOT mematuhi standar industri internasional, termasuk CE dan RoHS, dan menjalani kontrol kualitas yang ketat untuk memastikan pengoperasian jangka panjang yang andal di lingkungan industri.
